Pro účely energetického hodnocení jsou zóny seskupovány do “tepelných bloků”. Tepelné bloky jsou skupiny místností nebo prostorů budovy, které mají podobné požadavky na vytápění a větrání - neboli vnitřní požadavky na teplotu. Tepelné bloky jsou v energetickém modelu budovy v Archicadu reprezentovány 3D zónami.

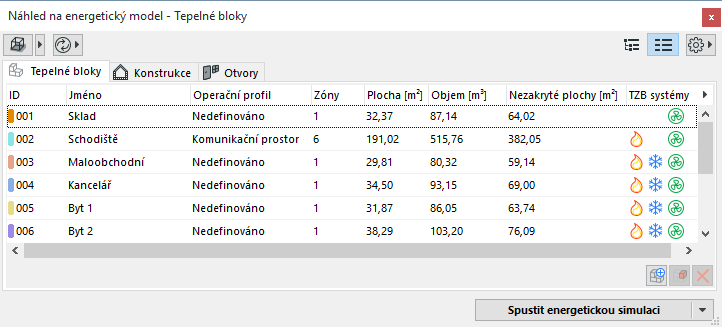

Na záložce tepelných bloků v paletce náhledu na energetický model jsou tepelné bloky zobrazeny se všemi souvisejícími informacemi.
Ve stromovém zobrazení lze tepelné bloky zobrazit i se zónami, které tepelný blok tvoří - kliknutím na černou šipku u názvu tepelného bloku rozbalíte seznam. Pokud je označený tepelný blok, jeho vlastnosti jsou zobrazeny ve spodní části okna.

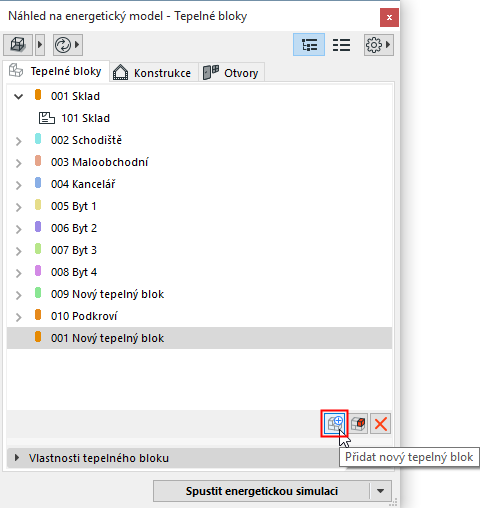

Tepelný blok vytvoříte pomocí tlačítka přidat nový tepelný blok. Jeho ID a název lze upravit v seznamu.
Přiřaďte zóny do tepelného bloku:
•Přetáhněte 3D zóny na tepelný blok (ve stromovém zobrazení)
•Použijte funkci najít a vybrat a výsledek přiřaďte do tepelného bloku (v seznamu)
Poznámka: Pokud mají být zóny součástí jednoho tepelného bloku, musí na sebe navazovat.
Informace o tepelném bloku
Seznam tepelných bloků může být zobrazen v tabulce nebo ve stromovém zobrazení. Na této záložce jsou dva typy dat:
•Informace o modelu Archicadu (vychází přímo z BIM modelu):
V případě tepelných bloků: Počet zón, podlahová plocha, objem a nezakryté plochy
•Doplňkové informace (zadané v seznamu tepelných bloků přímo uživatelem):
ID a název tepelného bloku, operační profil, TZB systémy.
Viz Nastavení vlastností tepelných bloků (Energetické hodnocení).
