TZB systémy (energetické hodnocení)
Okno TZB systémy otevřete:
•z nabídky paletky Náhled na energetický model v pravém horním rohu
•v menu 3D model > Energetické hodnocení > Systémy budovy nebo
•na stránce Tepelné bloky paletky Náhled na energetický model
V tomto okně nastavte TZB systémy, které budou udržovat vnitřní podmínky (které jsou definovány operačním profilem) tepelných bloků vaší budovy.
Můžete vybrat výchozí systémy nebo si nastavit vlastní, který přiřadíte k tepelným blokům.
Okno TZB systémů je tvořeno seznamem všech systémů na levé straně a jejich možnostmi na pravé. Obsah možností pro zvolený TZB systém se mění v závislosti na zvolené konfiguraci. V okně TZB systémů můžete upravovat stávající systémy, vytvářet nové a přiřazovat systémy k tepelným blokům.
Můžete zobrazit nebo upravit seznam tepelných bloků, ke kterým je vybraný systém přiřazen.
Poznámka: Systémy můžete k tepelným blokům přiřadit také na záložce tepelných bloků v okně náhledu na energetický model.
Zmáčkněte tlačítko zdroj energie na záložce bojler nebo krb (systém vytápění) nebo na záložce nastavení dálkového chlazení (systém chlazení).

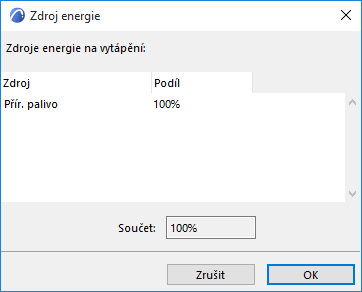

V okně, které se objeví, klikněte na zdroj energie v seznamu a z nabídky vyberte zdroje energie (zemní plyn, propan, nafta, dřevo, uhlí, elektřina nebo paletky) pro bojler/krb nebo chlazení.
Pokud je třeba použít více než jeden zdroj energie pro jednu funkci (vytápění nebo jiný), klikněte na tlačítko + (plus) a vyberte další zdroj energie.
U každého zdroje definujte podíl jeho využití v navrhované budově, přičemž součet musí být roven 100%.
Chcete-li řádek odstranit, klikněte na tlačítko – (minus).
V níže uvedené tabulce jsou uvedeny zdroje energie použité při energetickém hodnocení a v závislosti na jejich typu a barvě jsou zobrazené ve zprávě hodnocení energetické náročnosti.
Vyberte buď dálkové vytápění, nebo zvolte zařízení, které bude obstarávat vytápění v objektu.
Centrální (dálkové) vytápění znamená, že budova je pro potřeby vytápění nebo ohřev vody zásobována teplem z externího (dálkového) zdroje ve formě teplé vody nebo páry.
Pokud chcete nastavit zdroj energie potřebné pro systém ohřevu, klikněte na tlačítko zdroj energie.
Viz okno Zdroj energie.
Zařízení v objektu
Vyberte jedno nebo více zařízení, která odpovídají zvolenému zdroji tepla:
•Bojler nebo krb
•Solární tepelný kolektor
•Vodní tepelné čerpadlo
Všechny volby nastavení jsou umístěny na odpovídajícím panelu ve spodní části okna.

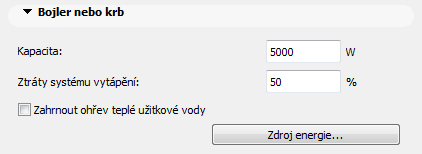

Dolaďte informace o výkonu vytápění, jako jsou kapacita nebo tepelná ztráta, nebo použijte chytré předvolby, které vám poskytuje program.
Určete, zda má být zahrnut také ohřev teplé vody
Pokud chcete nastavit jeden nebo více zdrojů energie potřebné pro systém ohřevu, klikněte na tlačítko Zdroj energie.
Viz okno Zdroj energie.

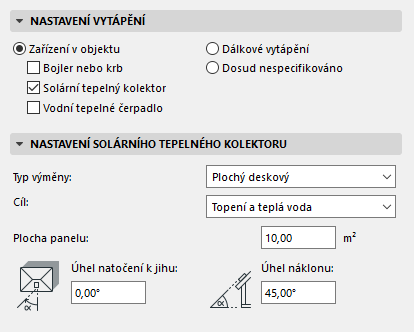

Nastavení solárního tepelného kolektoru
Solární panely absorbují energii ze slunečního záření a transformují ji do využitelnější formy.
•Typ: Vyberte buď plochý deskový nebo trubicový vakuový.
•Cíl: Nastavte způsob využití energie získané sluncem: vytápění, ohřev vody nebo obojí.
Poznámka: Pokud jsou solární kolektory využity pro více účelů, pak má nejvyšší prioritu ohřev teplé vody. Tím je myšleno, že pokud není solární kolektor schopný poskytnout energii pro všechny účely, poskytne ji přednostně pro ohřev teplé vody a teprve zbytek energie poskytne pro účely vytápění.
Upravte informace o geometrii kolektoru, které jsou potřebné pro výpočty:
•Plocha panelu
•Úhel natočení k jihu (nebo k severu v případě umístění na jižní polokouli)
•Úhel náklonu

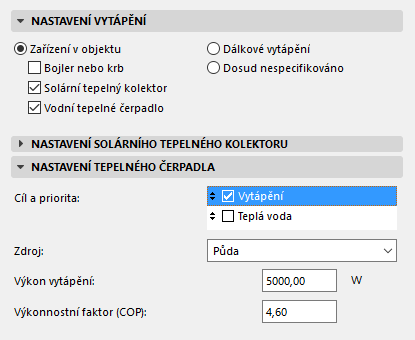

Nastavte cíl systému a prioritu (přesuňte položky v seznamu podle priority) a také zdroj.
Parametry systému můžete doladit, nebo použít chytré předvolby nabízené programem.

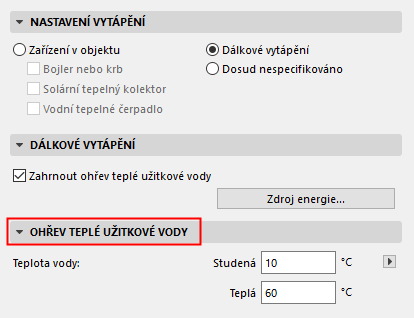

Cílové teploty studené a teplé vody. Výpočtový engine využívá tato data k odhadu spotřeby energie v souvislosti s ohřevem teplé vody.
Chcete-li změnit teplotní stupnici (stupně Celsia nebo Fahrenheita), klepněte na šipku vedle tlačítka zadávacího pole.
Poznámka: Ostatní jednotky (kromě jednotek teploty) používané energetickým hodnocením vycházejí z nastavení jednotek Archicadu v menu Volby > Předvolby projektu > Výpočtové jednotky.
Viz Předvolby výpočtových jednotek.

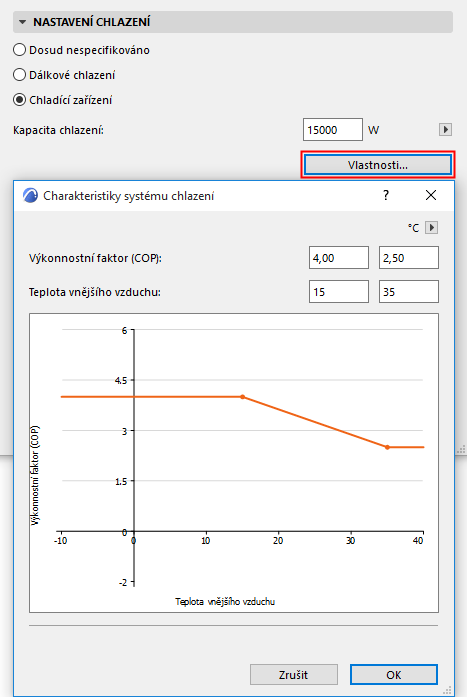

Upravte nastavení systému chlazení v tomto okně, nebo použijte chytré volby, které nabízí program.
•Chladící zařízení znamená, že v budově bude nainstalovaný nějaký systém chlazení. Tlačítkem vlastnosti otevřete okno s grafem výkonu chladícího zařízení.
•Dálkové chlazení V některých zemích fungují systémy dálkového chlazení, které dodávají studený vzduch. Pokud je budova na takový systém napojena, vyberte možnost dálkové chlazení a použijte tlačítko Zdroj energie.
Více o nastavení dalších zdrojů energie dálkového zdroje najdete zde: Zdroj energie.
Specifikujte typ větrání budovy: “není specifikováno nebo přirozené” nebo mechanické. Oba typy větrání můžou být definovány stálou výměnou vzduchu nebo časovým rozvrhem.
Není specifikováno nebo přirozené větrání
Přirozené větrání nevyužívá TZB systémy: přirozené proudění vzduchu vhání čerstvý vzduch do budovy a použitý ven z ní. Z ekologického hlediska je přirozeného větrání preferovanější než mechanické, ale vzhledem k jeho omezené ovladatelnosti je použití omezené spíše na obytné budovy.

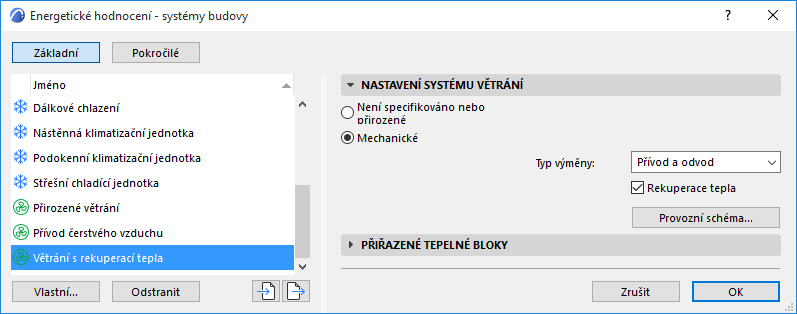

Mechanické
Pro stavby jiné funkce než obytné, normy obvykle předepisují přísné cílové hodnoty výměny vzduchu, které vyžadují mechanický systém větrání:
•Systémy pouze přívod jsou vybaveny ventilátory, které přivádějí čerstvý vzduch do tepelného bloku.
•Systémy pouze odvod jsou vybaveny ventilátory, které odvádějí odpadní vzduch z tepelného bloku.
•Systémy přívod a odvod se starají o řízenou výměnu vzduchu.
•Rekuperace tepla: Systémy řízeného větrání můžou obsahovat jednotky pro rekuperaci vzduch - vzduch. Zapněte tuto možnost zaškrtnutím příslušné volby.
Poznámka: Rekuperační jednotka vzduch - vzduch je dostupná jen tehdy, vyžaduje li zvolený ventilační systém nucený (mechanický) odtah vzduchu. Pokud jste nastavili přirozené větrání, nejsou tyto volby aktivní.
Systém rekuperace vzduch - vzduch může získat podíl tepelného obsahu mechanicky odváděného větracího vzduchu.
•Výměna vzduchu za hodinu: Zadejte hodnotu hodinové výměny vzduchu. Tato hodnota je závislá na národních standardech a hygienických normách, a mění se podle funkce budovy a místního klimatu.

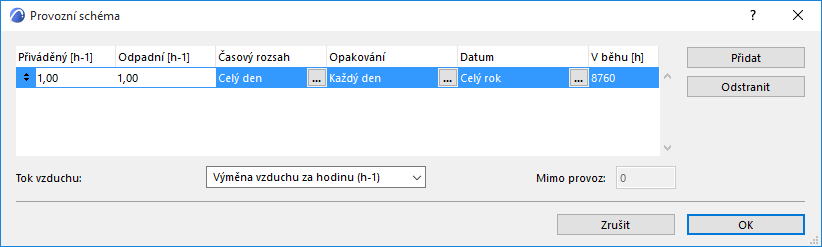

•Výměna vzduchu podle časového rozvrhu: Hodnoty přiváděného a odváděného vzduchu se můžou měnit podle dne v týdnu a v průběhu celého roku. Provozní schéma větrání může obsahovat libovolný počet denních rozvrhů, které reprezentují konkrétní časová období a dny v týdnu.
Každému rozvržení dne můžete nastavit následující charakteristiky:

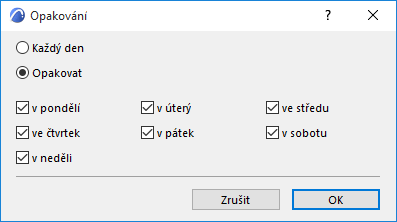

•Opakování: dny v týdnu, kdy se dané rozvržení opakuje

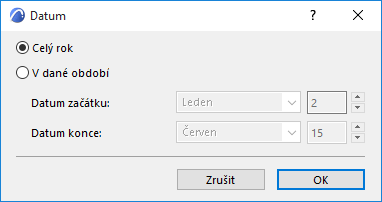

•Datum: období v rámci simulovaného roku, kdy se rozvržení opakuje
Opakování a datum jsou definovány hodinami použití (celková doba v hodinách, kdy je vybrané denní rozvržení aktivní).
Pokud je v hodinách mimo provoz v pravém spodním rohu v okně operačních profilů zobrazena jiná hodnota než nula, znamená to, že v rámci referenčního roku jsou hodiny, které nejsou pokryté provozním schématem, takže je potřeba upravit opakování a datum.
Pokud je v překrytých hodinách v pravém spodním rohu v okně operačních profilů zobrazena jiná hodnota než nula, znamená to, že v rámci referenčního roku jsou hodiny, které nejsou pokryté provozním schématem, takže je potřeba upravit opakování a datum.
