Génération automatique des charges d’exploitation

Jusqu'à présent, les zones d'Archicad servaient principalement à catégoriser les espaces.

À partir d'Archicad 26, les données de la zone sont traduites en valeurs de charge d’exploitation. Une nouvelle commande génère automatiquement des charges d’exploitation sur la base des catégories de charges que vous avez fait correspondre avec les classifications. Chaque fois que le modèle change, vous pouvez facilement mettre à jour les charges d’exploitation en un seul clic.

Grâce à cette fonction, les ingénieurs structure peuvent accéder à des informations détaillées directement à partir du modèle physique, ce qui permet d'accélérer la coordination du modèle et de réduire les saisies manuelles.

Comment ça fonctionne :

•Faites correspondre vos zones (via leur Classification) avec les Catégories de charge appropriées

•Les Catégories de charge déterminent les valeurs de la charge d’exploitation. Archicad est livré avec des définitions de catégories de charge par défaut (basées sur la norme EN1991-1-1:2002 - Eurocode 1 : Actions sur les structures - Partie 1-1 : Actions générales), que vous pouvez personnaliser selon vos besoins.

•Dans le Modèle analytique structurel : utilisez la commande Dessin> Éléments d'analyse structurelle > Générer/mettre à jour charge d’exploitation

Quelles sont les zones qui génèrent des charges d’exploitation ?

•Les charges d’exploitation sont générées pour les zones qui répondent aux conditions suivantes :

•La zone est classifiée (dans Options Zone)

•La classification de la zone est mise en correspondance avec une Catégorie de charge (Correspondance charges)

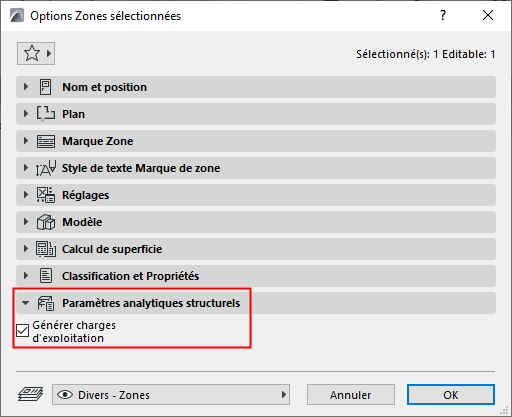

•la case à cocher "Générer des charges d’exploitation" est activée (dans Options Zone)

Vérifier les Catégories de charge

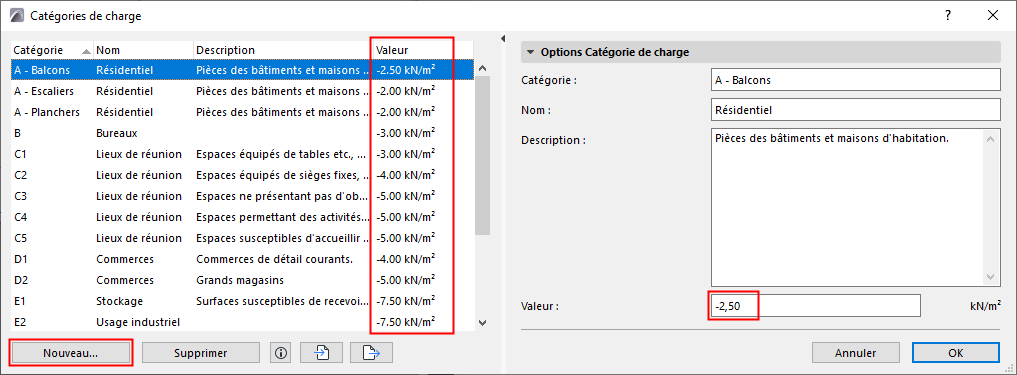

Ouvrez le dialogue à partir d'Options > Catégories de charge

Pour chaque catégorie, révisez et définissez les valeurs de charge d’exploitation selon vos besoins ou créez une nouvelle catégorie de charge.

Remarque : L'unité de la valeur (par exemple KN/m2) provient du paramètre Force de surface dans le dialogue Préférences du projet > Unités de charge structurelle

Remarque 2 : Les valeurs par défaut fournies sont basées sur la norme EN1991-1-1:2002 - Eurocode 1 : Actions sur les structures - Partie 1-1 : Actions générales

Configurer la Correspondance des charges

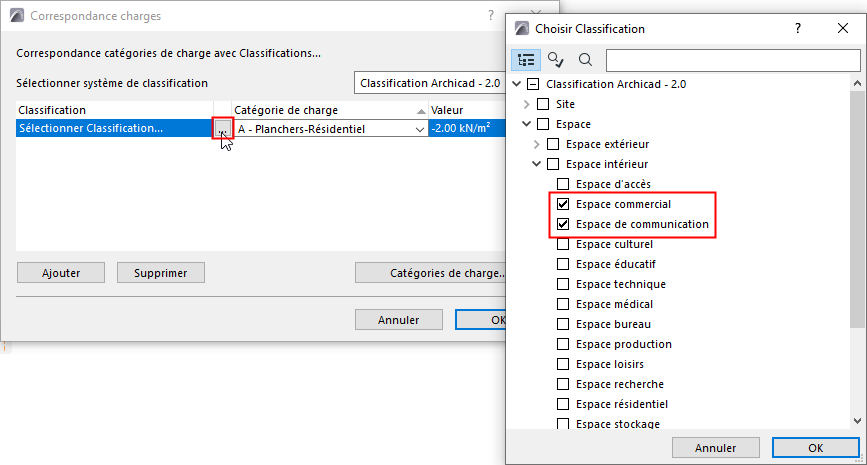

Ouvrez Options > Correspondance des charges

Utilisez ce tableau pour faire correspondre les Classifications (colonne de gauche) avec les Catégories de charge.

Vous pouvez associer une ou plusieurs classifications de zones à une seule Catégorie de charge : ici, les classifications "Salle de réunion" et "Bureau" sont mises en correspondance avec la même Catégorie de charge.

Commande Générer charges d'exploitation

1.Assurez-vous que le Modèle analytique structurel est activé.

2.Choisissez la commande Dessin > Éléments d'analyse structurelle > Générer/mettre à jour charges d'exploitation.

3.Vérifiez les charges de surface obtenues en 3D.

Mettre à jour Charges d'exploitation

Lorsque le modèle change, vous pouvez mettre à jour les charges d’exploitation de la même manière :

Choisissez la commande Dessin> Éléments d'analyse structurelle > Générer/mettre à jour charges d'exploitation.

De nouvelles charges d’exploitation sont créées, mises à jour ou supprimées selon les besoins, afin de refléter les modifications apportées au modèle (par exemple, la géométrie ou la classification de la zone).
