Prise en charge des poutres et poteaux à inertie variable/multisegments dans l’exportation SAF
Des calculs analytiques plus précis sont désormais possibles grâce à l'exportation et à l'importation plus précises de poutres ou de poteaux à inertie variable ou multisegments avec des profils variés.
Le Modèle analytique structurel peut maintenant exporter toutes les coupes transversales nécessaires au format analytique structurel (SAF) au lieu du seul profil de remplacement utilisé dans les versions précédentes.
La gestion des coupes transversales diverses est une nouvelle option supplémentaire d'Archicad 26. Choisissez cette option lors des étapes ultérieures du développement du projet nécessitant des calculs plus précis
|
|
|
|
Modèle physique original dans Archicad |
|
|
|
|
|

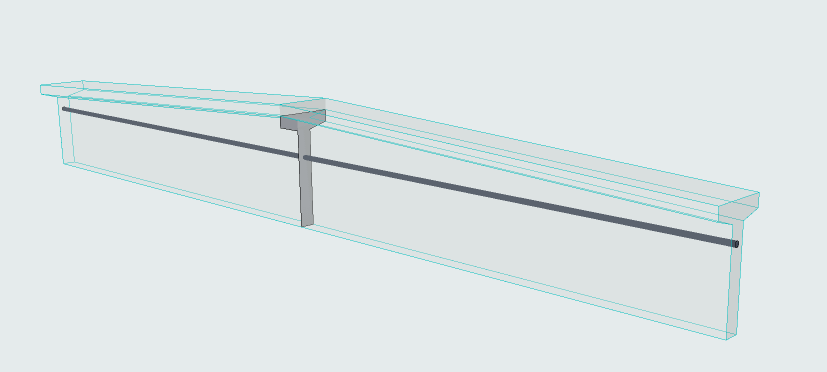

Prismatique(Exportation avec un seul profil de remplacement) |
Exportation prismatique dans les logiciels d'analyse |
|
|
|
|

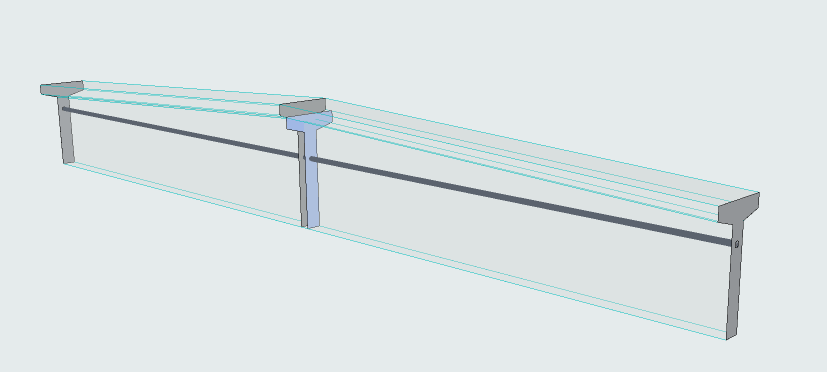

Coupes transversales variables(Exportation de toutes les coupes transversales) |
Coupes transversales diverses dans le logiciel d'analyse |

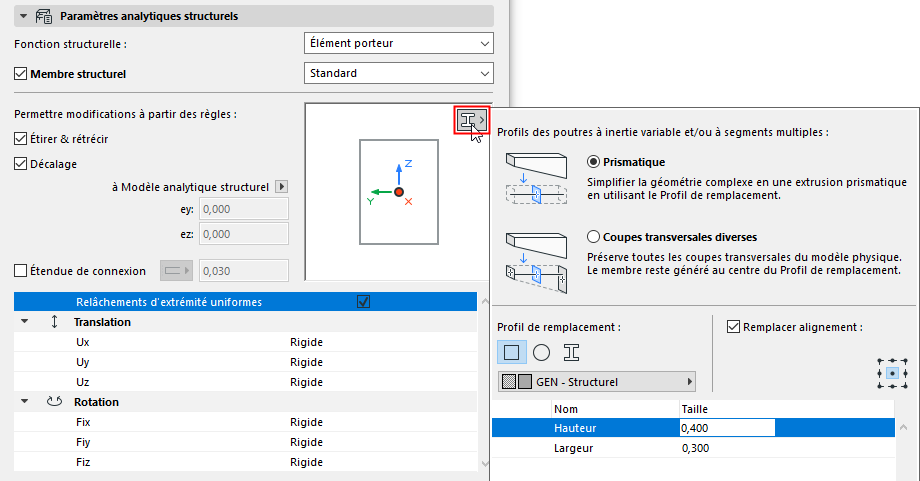

Accédez à l'option des coupes transversales diverses dans le dialogue Options Poutre ou Options Poteau (pour tout élément 1D possédant un profil varié) :
•L'option "sections transversales variables" préserve tous les détails du modèle physique, en exportant toutes ses données de sections transversales
•l'option "Coupes transversales diverses" vous permet également de choisir un "profil de remplacement", mais sa seule fonction est de positionner l'élément 1D

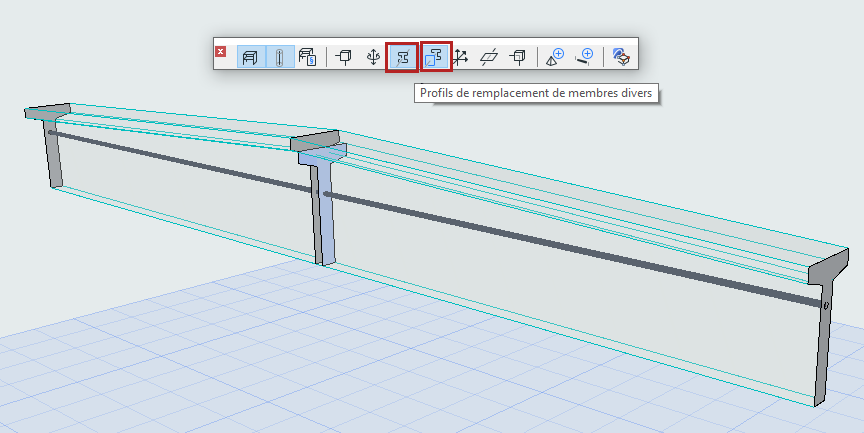

•Affichez/masquez ce profil de remplacement grâce à un nouveau bouton dans la Barre d'outils structurelle - pour vous aider à comprendre et à corriger le positionnement des membres
Lorsque vous réimportez le fichier SAF dans Archicad, les éléments importés et leurs différents profils sont représentés correctement dans votre modèle.
