Critères de surface dans les règles de Substitution graphique et de Détection de collisions

Sachez que les fonctions de Substitution graphique et de Détection de collisions reconnaissent les surfaces de manière limitée.

Les critères de surface dans ces interfaces (Surface, Nom de surface) peuvent s’appliquer ou non, selon le type d'élément et la manière dont la surface a été associée.

Éléments de construction: Les critères s'appliquent si la surface a été définie dans les paramètres de l'élément

Pour les éléments de construction, si une surface est définie dans les paramètres de l'élément, la règle s'applique.

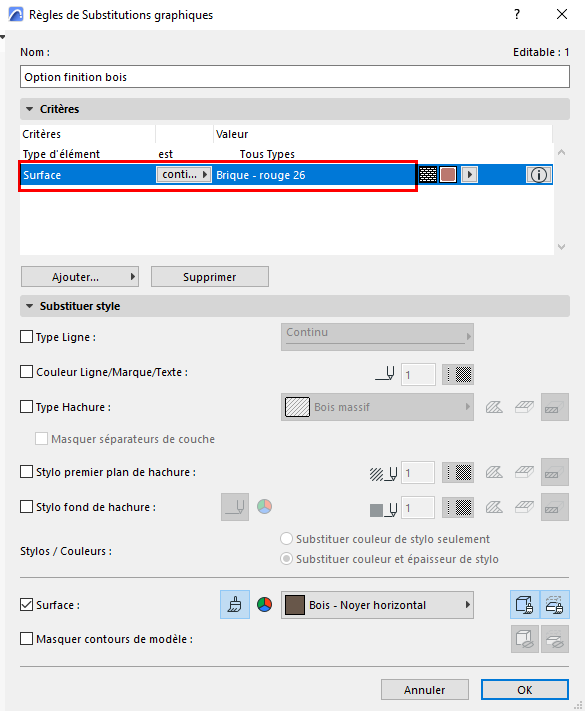

Par exemple, une substitution graphique applique une finition en Noyer à tous les éléments contenant une surface en briques rouges.

Original :	Remplacer la surface de la brique par Noyer

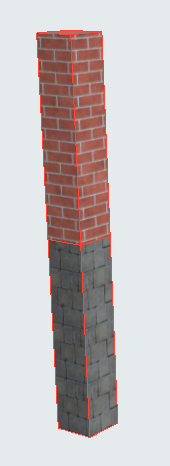

Segment de poteau avec matériau de construction en brique rouge	remplacement de "Noyer" appliqué au poteau entier, en fonction de la surface en briques rouges associée au segment dans les paramètres de l'élément (via Matériau de construction)

Mur avec surface d'arête en brique	remplacement de "Noyer" appliqué à l’élément entier, en fonction de la surface en briques associée dans les paramètres de l'élément (via le remplacement de l’arête dans le volet Modèle)

Dalle en briques rouges avec élément de percement bleu	remplacement de "Noyer" appliqué à l'élément dalle (mais pas au percement), en fonction de la surface en briques associée dans Options Dalle

Dalle bleue, plus élément Percement avec surface en brique	remplacement de "Noyer" appliqué à la surface du percement (mais pas à la dalle), en fonction de la surface en briques associée dans Options Percement (via le volet Modèle)

Dalle avec surface supérieure en briques (via remplacement dans le volet Modèle) Surface supérieure coupée par le toit	remplacement de "Noyer" appliqué à l’élément entier, en fonction de la surface en briques associée dans les paramètres de l'élément (bien que la surface des briques ne soit pas visible dans le modèle)

Éléments de bibliothèque : Les critères ne s'appliquent que si la surface provient du remplacement dans le volet Modèle

•Les fonctions Substitution graphique et Détection de collisions s'appliquent si la surface est appliquée dans le volet Modèle des Options Objet (il s'agit d'un paramètre Archicad disponible sur chaque sortie Archicad qui repose sur des données de propriétés).

•En revanche : Si la surface est définie uniquement dans le volet Options personnalisées de l’élément de bibliothèque (il s'agit du volet définisantt le script GDL, qui n'est PAS un paramètre Archicad), les Substitutions graphiques et la Détection de collisions n'appliqueront pas les critères de surface.

Original :	Remplacer les surfaces vertes par des surfaces bleues

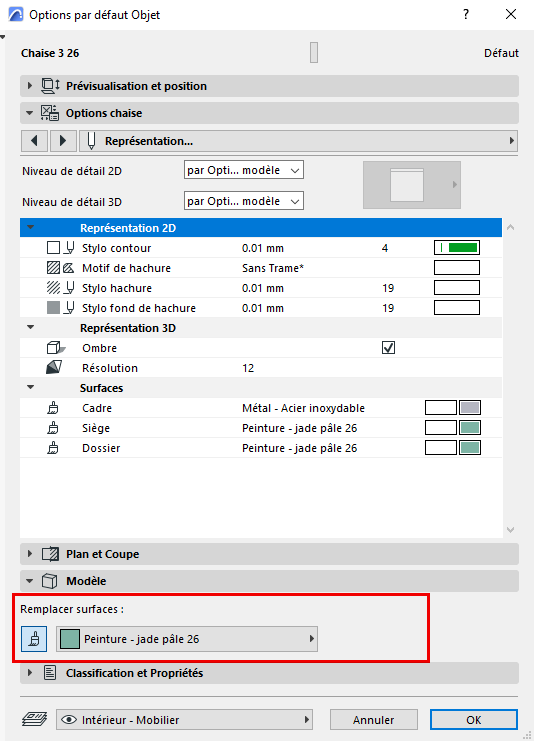

Surface verte de la chaise associée dans le volet Modèle	Un critère fondé sur une surface est appliqué

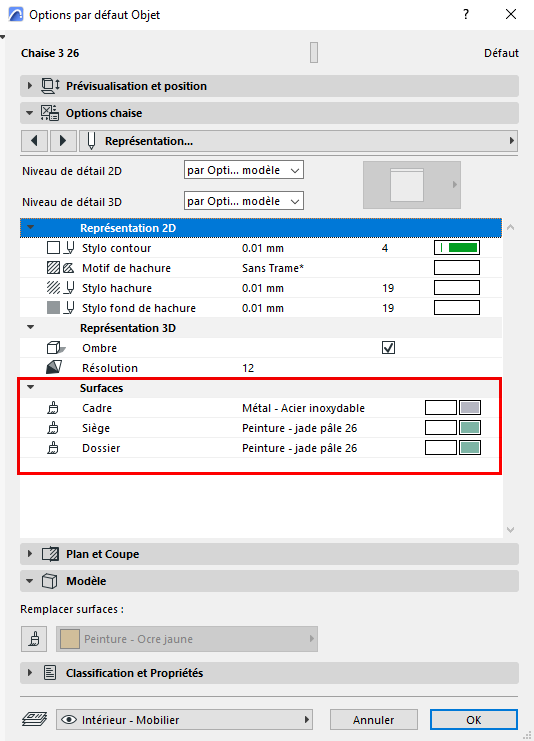

Surface d’assise verte de la chaise associée dans le volet Options personnalisées (script GDL)	Le critère fondé sur la surface ne s'applique pas

Surfaces obtenues par une édition du modèle 3D : Les critères NE s'appliquent PAS

Eléments de construction : si la surface est "héritée" à cause d’une édition du modèle, les surfaces obtenues ne sont PAS prises en compte pour les Substitutions graphiques. Par exemple, la surface d'un élément peut provenir de

•Une opération solide (l'élément cible hérite de la surface de l'opérateur)

•Les éléments les coupent (par exemple les percements, les portes ou les fenêtres)

Les surfaces obtenues ne seront PAS prises en compte, l'élément ne sera pas affecté par une Substitution graphique et ne participera à la Détection de collisions.
