Insérer éléments de jonction MEP

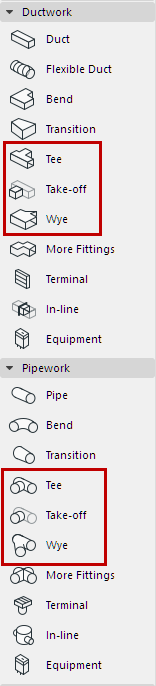

Les outils MEP de type jonction sont le Raccord en T, le Raccord en Y et le Manchon de sortie.


En général, vous ajouterez des Eléments MEP de type jonction à un Elément MEP droit déjà placé.

Remarque : Assurez-vous que la fonction Groupes auto (Edition > Grouper > Groupes auto) est désactivée. Les jonctions ne peuvent être placées sur des éléments groupés.


1.Activez l'outil Jonction désiré (Raccord en T, Raccord en Y ou Manchon de sortie).

2.Cliquez sur un élément existant - sur sa ligne centrale ou son extrémité - pour placer la jonction.

Remarque : Pour placer un Manchon de sortie, cliquez sur ligne centrale de l'élément.

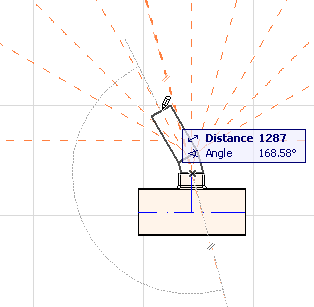

3.Selon l'endroit où vous avez cliqué et le type de jonction, des clics supplémentaires peuvent être nécessaires : déplacez le curseur pour voir les positions possibles : à droite, à gauche, en haut ou en bas de la gaine ?

4.Cliquez à l'une de ces quatre positions pour choisir la géométrie souhaitée.

Inline2.png       Droite       Inline3DRight.png

   Inline3.png   Gauche Inline3DLeft.png

   Inline4.png     Haut    Inline3DTop.png

   Inline5.png   Bas   Inline3DBottom.png

Voir aussi Commencer le cheminement par une jonction.

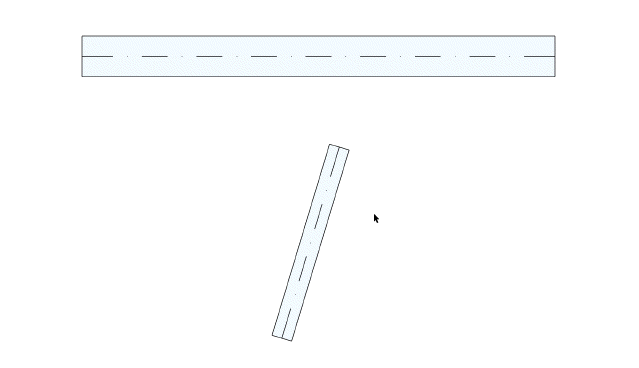

5.Selon le cas : Les Lignes guides vous inviteront à cliquer pour définir l'angle auquel vous continuerez pour placer l'élément acheminé suivant.


Remarque : Si vous souhaitez que l'élément placé suivant soit vertical, ne choisissez aucune des quatre directions horizontales. Changez la Méthode de construction (en utilisant la palette Cheminement MEP ou l'Inspecteur) en Elévation verticale, puis placez l'élément suivant.

Commencer le cheminement par une jonction

Vous pouvez commencer une opération de cheminement en plaçant une jonction (Raccord en T, Raccord en Y, Manchon de sortie) à un élément MEP droit déjà placé.

1.Cliquez sur le bouton Commencer cheminement dans la palette Cheminement MEP.

2.Cliquez sur la ligne centrale d'un élément MEP placé.

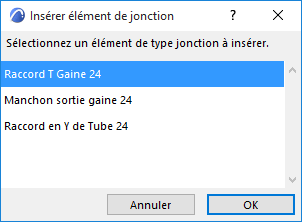

3.Le dialogue Insérer élément de jonction apparaît.

Choisissez le type de jonction à insérer (par ex. Raccord en T, Raccord en Y ou Manchon de sortie), puis cliquez sur OK. (Les types de jonction disponibles varient selon le type de l'élément sur lequel vous avez cliqué : tube, câble ou tuyau.)
