Générer Charges d'exploitation
Grâce à cette fonctionnalité, les ingénieurs structurels peuvent générer automatiquement des charges dynamiques sur les zones.
Voyons un peu comment ça fonctionne :
•Faites correspondre vos zones (via leur Classification) avec les Catégories de charge appropriées
•Les catégories de charge déterminent les valeurs de charge d’exploitation. Archicad est livré avec des définitions de Catégories de charge par défaut que vous pouvez personnaliser selon vos besoins.
•Choisissez Dessin > Éléments d'analyse structurelle > Générer/mettre à jour charge d’exploitation
Quelles sont les zones qui génèrent des charges d’exploitation ?
Les charges d’exploitation sont générées pour les zones qui répondent aux conditions suivantes :
•la case à cocher "Générer Charges d’exploitation" est activée (Options Zone)
•la zone possède une classification (Options Zone)
•La Classification de la zone est mise en correspondance avec une Catégorie de charge (dialogue Correspondance des charges)

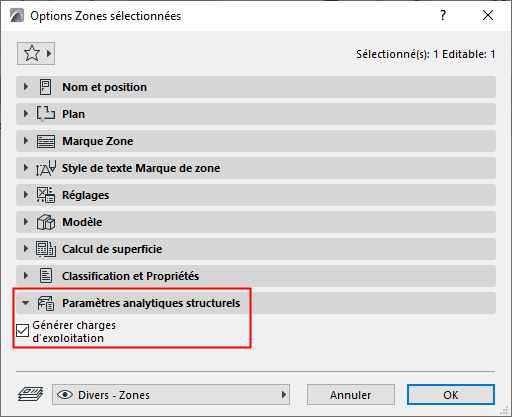

Activez la case à cocher : Générer des Charges d'exploitation
Activez ceci dans Options Zone ou dans la Zone Informations (volet Paramètres d'analyse structurelle) :

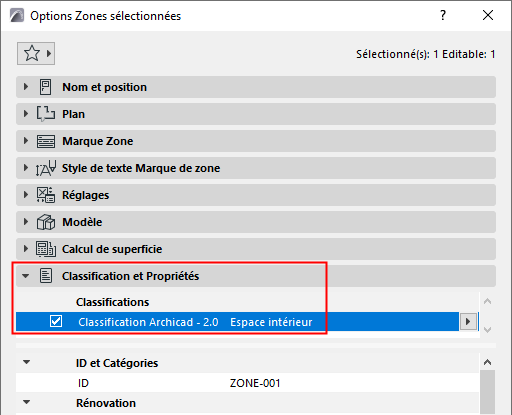

Classifier la zone
Classifiez les zones dans le dialogue Options Zone ou dans la Zone informations (volet Classification et propriétés) :

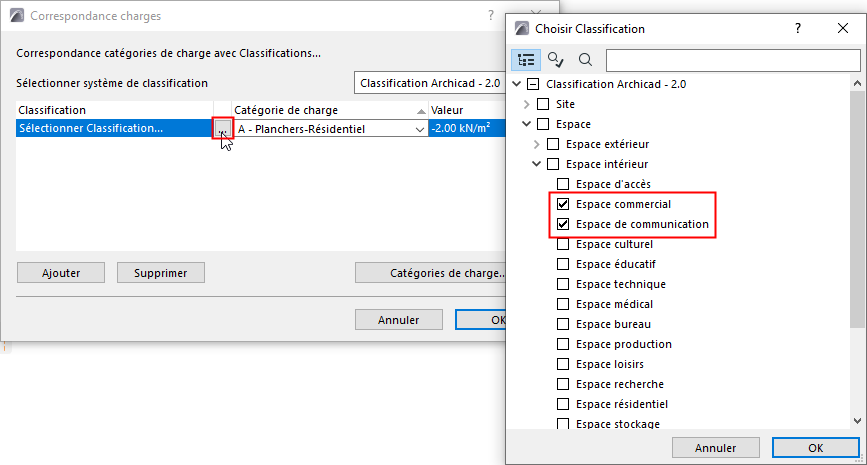

Configurer la Correspondance des charges
1.Ouvrez Options > Correspondance des charges
2.Utilisez ce tableau pour faire correspondre les Classifications (colonne de gauche) avec des Catégories de charge.
–Cliquez sur Ajouter pour créer autant de règles de correspondance que nécessaire
–Ce dialogue affiche la valeur de la Catégorie de charge (pour éditer cette valeur, utilisez le dialogue Catégories de charge)
–Vous pouvez associer une ou plusieurs Classifications de zones à une seule Catégorie de charge : ici, les classifications "Salle de réunion" et "Bureau" sont mises en correspondance avec une seule Catégorie de charge.
Commande Générer Charges d'exploitation
1.Assurez-vous que le modèle analytique structurel est activé : Utilisez la commande Afficher Modèle analytique structurel
–dans le menu Vue
–dans la Barre d'outils Modèle analytique structurel
2.Choisissez Dessin > Éléments d'analyse structurelle > Générer/mettre à jour charges d’exploitation
Vérifiez les charges surfaciques obtenues en 3D.
Mettre à jour Charges d'exploitation
Lorsque le modèle change, vous pouvez mettre à jour les charges d’exploitation de la même manière :
Choisissez Desssin > Éléments d'analyse structurelle > Générer/mettre à jour charges d’exploitation
De nouvelles charges d’exploitation sont créées, mises à jour ou supprimées comme nécessaire pour refléter les modifications apportées au modèle (par exemple la géométrie des zones ou la classification) ou aux correspondances de charge.
