Erstellen von Fenstern und Türen

Anmerkung: Teil des Add-Ons Library Part Maker. Siehe Library Part Maker.

Detaillierungsgrad der Definition von Türen und Fenstern

Ursprung der Tür-/Fensterkomponenten

Eine besondere Methodik gilt für Tür- und Fenster-Bibliothekselemente.

•Die Komponentenursprünge für 2D-Tür-/Fenstersymbole müssen mit der Mitte der Tür-/Fensterwandöffnung und der Außenkante der Wand, in der sie platziert werden, übereinstimmen.

•Die Komponentenursprünge für 3D-Tür-/Fenstermodelle müssen an der unteren Mitte der Tür-/Fensterwandöffnung ausgerichtet sein.

Türsymbol mit Komponentenursprung am Fixpunkt

Definition der Tür-/Fenstertoleranz

Die Rohbauöffnung ist der Teil des Ausschnitts der Wand, der die gesamte Fenster/Türstruktur aufnimmt.

Die Breite der Rohbauöffnung entspricht der Breitenbemaßung der Einheit zuzüglich einer horizontalen Toleranz.

Die Höhe der Rohbauöffnung entspricht der Höhenbemaßung der Einheit zuzüglich einer vertikalen Toleranz.

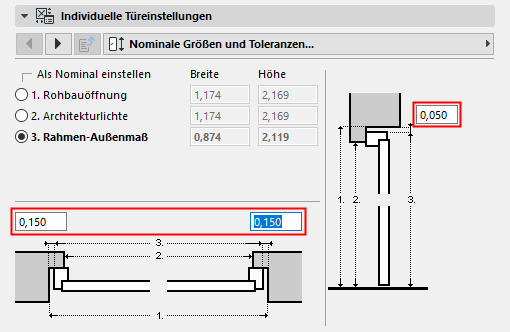

Toleranzwerte in individuellen Dacheinstellungen

Design-Prinzipien der Toleranz

Das Toleranz 2D-Symbol muss immer (mit Archicad 2D-Werkzeugen) auf der linken Seite der Tür-/Fenster-2D-Symbole gezeichnet werden, mit der gleichen Breite für alle verwendeten 2D-Symbole in einem Tür-/Fenster-Bibliothekselement.

Die 2D-Toleranzsymbole werden automatisch an den rechten, oberen und unteren Tür-/Fensterkanten hinzugefügt und parametrisch an die Kanten der Rohbauöffnung angepasst. Das 3D-Modell wird automatisch erstellt, basierend auf der im 2D-Symbol definierten Toleranzbreite und der Tür-/Fensterrahmendicke. Die Toleranzbreite und die Toleranzflächen werden der Benutzeroberfläche von Tür/Fenster automatisch als parametrische Werte hinzugefügt.

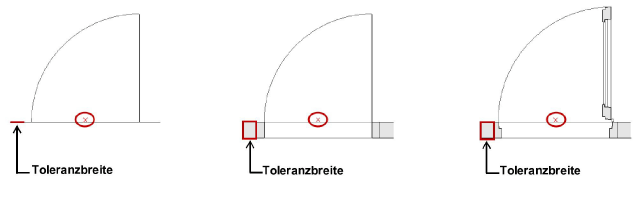

Toleranzanzeige bei niedriger, mittlerer und kompletter Zuordnung des Detaillierungsgrads

Öffnungslinien, Bänder und Griffe

Design-Prinzipien von Öffnungslinien, Bändern und Griffen

LPM ermöglicht die Definition einer beliebigen Anzahl und Richtung von Öffnungslinien und/oder Öffnungssymbolen in 3D-Modellen mithilfe von 3D Archicad-Werkzeugen. Die 3D-Öffnungslinien können mit dem Werkzeug Morph definiert werden (eingestellt auf die Liniengeometrie-Methode).

Es ist auch möglich, z. B. das 3D Text-Bibliothekselement (aus der Standard Archicad Bibliothek) zu verwenden, um beliebige feste Textanmerkungen zu definieren.

In Anbetracht der unterschiedlichen Standards für die Richtung der Öffnungslinien stellt LPM zwei Zuordnungen zur Verfügung, die die Ausrichtung der Öffnungslinien entweder als "Bänder" oder "Griff" definieren.

Die Steuerung der Öffnungslinienausrichtung (verfügbar in den Modelldarstellungsoptionen und der Benutzeroberfläche des Bibliothekselements) ermöglicht es dem Benutzer, seine Positionierung nach Bedarf umzukehren.

Positionierung der Tür-/Fenstergriffbaugruppe

Beachten Sie, dass die Option für die Montage des 3D-Griffs nur für den Detaillierungsgrad "3D Model komplett" verfügbar ist.

LPM ermöglicht die Definition einer beliebigen Anzahl und Richtung von Griffmontagetypen, getrennt für Innen- und Außenflächen einer Öffnung. Der Typ der Griffbaugruppe kann aus den Standard Archicad-Typen oder allen benutzerdefinierten Komponenten-Bibliothekselementen (in geladenen Bibliotheken) ausgewählt werden.

Design-Prinzipien der Griffpositionierung

Verwenden Sie die 3D-Öffnungslinien, die mit dem Morph-Werkzeug definiert werden können (eingestellt auf die Liniengeometrie-Methode).

Definition (Morph-Linie)

Morph-Ursprung

Der Morph-Ursprung wird als Ankerpunkt verwendet (im 3D-Raum, sodass die Morph-Linie auf der Tür-/Fensteroberfläche positioniert werden muss), und die Richtung der Linie wird als Orientierung der Griffbaugruppe verwendet. Die Länge der Linie hat keinen Einfluss auf die endgültige Position oder Form des Griffs. Die Beziehung zwischen einer Morph-Linie, die für das Design verwendet wird, und dem endgültigen Griffmodell ist im Folgenden dargestellt:

Der Zuweisungstyp definiert die Griffausrichtung in Bezug auf die Innen- oder Außenfläche einer Tür oder eines Fensters.

Siehe Ursprung der Tür-/Fensterkomponenten.

Tür und Fenster Standardarmaturen und Beschläge

Die folgenden parametrischen Elemente und Funktionen der Archicad-Standardbibliothek für Türen und Fenster werden jeder Tür und jedem Fenster automatisch hinzugefügt:

Fenster

•Wandöffnung - Anschlag

•Wandöffnung – Wandabschluss

•Wandöffnung – Wandeinsatz

•Wandöffnung – Mauerwerksbogen

•Wandöffnung - Attribute

•Armaturen und Beschläge – Brüstung

•Armaturen und Beschläge – Fensterbank

•Armaturen und Beschläge – Verkleidung Innen/Außen

•Armaturen und Beschläge – Sonnenschutz

•Armaturen und Beschläge – Individuelle Ecke

•Armaturen und Beschläge – Attribute

Tür

•Wandöffnung - Anschlag

•Wandöffnung – Wandabschluss

•Wandöffnung – Mauerwerksbogen

•Armaturen und Beschläge – Schwelle

•Armaturen und Beschläge – Verkleidung Innen/Außen

•Armaturen und Beschläge – Sonnenschutz

•Armaturen und Beschläge – Attribute

Systemseitig vorgegebener Parameter für Türen und Fenster

•Breite - Breite des Tür-/Fenstersets

•Höhe - Höhe des Tür-/Fenstersetst

•Nominale Rahmenstärke – Rahmenstärke des Tür/Fenster-Sets

•Darstellung der Ausrichtung - Wenn auf 'Automatisch' eingestellt, werden die Werte für die Standardposition des Etiketts und die umgekehrte Position des Etiketts für Tür-/Fensterbeschriftungen und in interaktiven Auswertungen verwendet. Bei der Einstellung "Individuell" wird stattdessen der Wert des Parameters Individuelle Ausrichtung verwendet.

•Individuelle Ausrichtung - wird in Verbindung mit dem Parameter Darstellung der Ausrichtung verwendet

•Etikett Standardposition – (standardmäßig auf "L" für "Links" eingestellt) in Verbindung mit dem Parameter Darstellung der Ausrichtung verwendet.

•Etikett Umgekehrte Position – (standardmäßig auf "R" für "Rechts" eingestellt) in Verbindung mit dem Parameter Darstellung der Ausrichtung verwendet.

•IFC-Betrieb - Definition des IFC-Betriebs

•Oberflächen > Tür-/Fenstertoleranz Außenfläche - Außenfläche der Toleranzfüllung

•Oberflächen > Tür-/Fenstertoleranz Innenfläche - Innenfläche der Toleranzfüllung

•Oberflächen > Tür-/Fenstertoleranz Griff-Oberfläche - Oberfläche der Tür/Fenster-Griffe

•Stifte > Öffnungslinien-Stift - Stift von Tür-/Fensteröffnungslinien
