Empfehlungen zum Detaillierungsgrad
Anmerkung: Teil des Add-Ons Library Part Maker. Siehe Library Part Maker.
Empfohlener Detaillierungsgrad für 2D-Symbole
Berücksichtigen Sie die Stiftdicke und das Detailbild am Maßstab - zu detaillierte 2D-Darstellungen für größere Dimensionen sind möglicherweise schwer zu lesen.
Beispiele für 2D-Symbol Detailgenauigkeit
Fenster: Niedrige, mittlere, komplette Detaillierungsgrad-Zuweisungen
Tür: Niedrige, mittlere, komplette Detaillierungsgrad-Zuweisungen
Objekt: Niedrige, mittlere, komplette Detaillierungsgrad-Zuweisungen
Empfohlener Detaillierungsgrad für 3D-Symbole
Die Erstellung sehr detaillierter 3D-Modelle kann zu einer hohen Polygonzahl führen, die Archicad verlangsamen kann. Hier sind einige Hinweise, die Ihnen helfen können, Bibliothekselemente zu erstellen, ohne die Leistung zu beeinträchtigen:
•Vermeiden Sie Modellierungsdetails, die bei Maßstäben unter 1:20 im Allgemeinen lesbar sind (z.B. 1:10 oder 1:5 etc.).
•Vereinfachung der Formen von Rahmen-/Flügelabschnitten oder Montageprofilen
•Modellieren Sie keine unnötigen Elemente (wenn möglich) wie Tür-/Fensterdichtungen, detaillierte Tür-/Fensterbeschläge, Verbindungselemente und dergleichen.
•Vermeiden Sie das Erzeugen einer übermäßigen Anzahl gebogener Oberflächen.
•Das Erzeugen gebogener Oberflächen mit sehr kleinen Radien führt zu facettierten Flächen; am besten vereinfachen Sie diese Flächen. (Ein typisches Beispiel für die Vereinfachung sind stranggepresste Stahl-Aluminium-Profile von Tür- oder Fensterrahmen und Flügeln).
•Verwenden Sie das Morph-Werkzeug (Ebene mit Nulldicke) für Elemente, die in Schnitten als eine einzelne Linie erscheinen sollen (z. B. Glasscheiben oder Türblatt / Fensterflügel im 3D-Detaillierungsgrad "Schematisch").
Beispiele für 3D-Modell-Detailgenauigkeit
Fenster: Schematische, vereinfachte, komplette Detaillierungsgrad-Zuweisungen

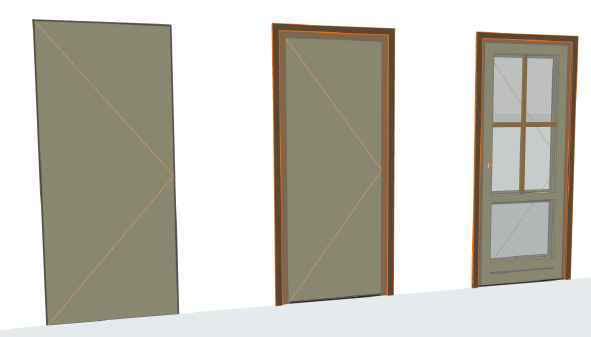

Tür: Schematische, vereinfachte, komplette Detaillierungsgrad-Zuweisungen
Objekt: Schematische, vereinfachte, komplette Detaillierungsgrad-Zuweisungen
