Typ-Zuordnung für den IFC-Import
Ablage > Interoperabilität > IFC > IFC-Übersetzer
Wählen Sie einen Übersetzer für den Import und öffnen Sie die Voreinstellung Typ-Zuordnung.

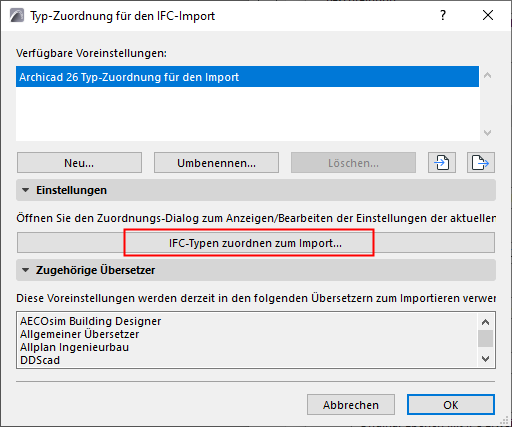

Klicken Sie in diesem Voreinstellungs-Dialogfenster auf IFC-Typen zum Importieren zuordnen, um die Definitionen für die Zuordnung aufzurufen.
Verwenden Sie dieses Diagramm zum Definieren der Klassifizierung der in Archicad importierten IFC-Elemente auf der Basis ihres IFC-Typs.
Wählen Sie oben (“Ziel-Klassifizierungssystem”) ein Klassifizierungssystem in Archicad aus, dessen Definitionen verwendet werden sollen.
Der IFC-Typ (Spalte ganz links) ist der Klassifizierung (Spalte ganz rechts) wie hier definiert zugeordnet. Sie können die Zuordnung gemäß den vordefinierten Typen (sofern vorhanden) und den benutzerdefinierten Typen weiter präzisieren.
“Sofern vorhanden” bedeutet, dass die Typ-Definition bei der Zuordnung der Klassifizierung in Archicad nicht berücksichtigt, auch wenn das importierte Element eine solche Definition hat.
