Μεταφορά στο Archicad 26

Θέματα Μεταφοράς: Μεταφορά από Εκδόσεις 18-25

Το Archicad 26 ανοίγει όλες τις παλαιότερης έκδοσης μελέτες αρχίζοντας από την 8.1.

Εάν μεταφέρετε μελέτες από την έκδοση 18-25 σε έκδοση 26, υπάρχει περίπτωση να παρουσιαστούν τα ακόλουθα ζητήματα. Κάντε κλικ στο ζήτημα για να διαβάσετε περισσότερα.

Σημείωση: Για πρόσθετα θέματα που επηρεάζουν μελέτες, από εκδόσεις παλαιότερες της 18, δείτε επίσης Μεταφορά από Παλαιότερες Εκδόσεις (Archicad 8.1 έως 17).

Μεταφραστή Ενημέρωση αρχείων Μεταφραστή για Μετατροπή DXF-DWG

Μεταφορά από Archicad 25 και προγενέστερο

Το αρχείο Μεταφραστή DXF-DWG (διάταξη xml) χρησιμοποιεί τώρα μία ενημερωμένη διάταξη αρχείου. Η ανατροφοδότηση σε επίπεδο διαλόγου σας βοηθά να μετατρέψετε τους Μεταφραστές σας για να διασφαλίσετε μία ομαλή μεταφορά οποτεδήποτε χρειαστεί.

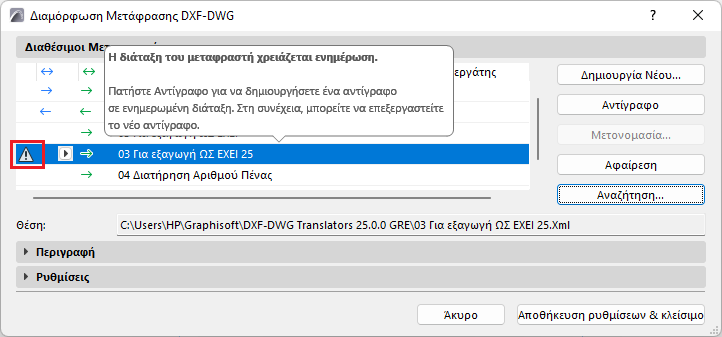

•Οι μεταφραστές που έχουν εισαχθεί από μελέτες παλαιότερης έκδοσης Archicad παρατίθενται στη Διαμόρφωση Μετάφρασης DXF/DWG, αλλά είναι ξεπερασμένοι και επομένως μη επεξεργάσιμοι. Σημειώνονται με ένα εικονίδιο και μία συμβουλή εργαλείου. Απλά δημιουργήστε ένα αντίγραφο - το νέο αντίγραφο ενημερώνεται στη νέα διάταξη.

•Εάν ο ξεπερασμένος (και επομένως μη επεξεργάσιμος) μεταφραστής τυχαίνει να χρησιμοποιεί ένα αρχείο υποδείγματος που δεν είναι προσβάσιμο: επισημαίνεται επίσης με ένα εικονίδιο και μία συμβουλή εργαλείου με οδηγίες.

1.Ανοίξτε πρώτα τον μεταφραστή σε μία παλαιότερη έκδοση του Archicad (πριν το 26) - τώρα οι ρυθμίσεις του μεταφραστή είναι επεξεργάσιμες

2.Αναζήτηση για το αρχείο υποδείγματος - τώρα το αρχείο υποδείγματος και οι ρυθμίσεις του είναι προσβάσιμες

3.Ανοίξτε ξανά τον μεταφραστή στο Archicad 26: τώρα μπορείτε να ενημερώσετε τον μεταφραστή (να δημιουργήσετε ένα αντίγραφο), με βάση τις ρυθμίσεις του αρχείου υποδείγματος

Μεταφορά Βιβλιοθηκών για Διατήρηση Επιφανειών και Υφών Παλαιότερης Έκδοσης

Μεταφορά από Archicad 25 και προγενέστερο

Κατά το άνοιγμα μίας μελέτης παλαιότερης έκδοσης, βεβαιωθείτε ότι έχετε ζητήσει “Μεταφορά Βιβλιοθηκών” για να εξασφαλίσετε ότι θα είναι διαθέσιμες οι επιφάνειες και οι υφές παλαιότερης έκδοσης. (Όταν ξεκινάτε το Archicad, οι Βιβλιοθήκες "μεταφέρονται" εξ ορισμού.) Όλες οι επιφάνειες από το Archicad 25 και παλαιότερες εκδόσεις περιέχονται στην Βιβλιοθήκη Μεταφοράς.

Δείτε: Μεταφορά Βιβλιοθηκών στο Archicad 26.

Αν θέλετε να αντικαταστήσετε τις επιφάνειες παλαιότερης έκδοσης στη μελέτη σας με νέες από τον Κατάλογο Επιφανειών Βιβλιοθήκης AC25, κάντε τα εξής:

1.Ανοίξτε τον διάλογο Επιφάνειες (Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες)

2.Προσθέστε νέες Επιφάνειες στον Κατάλογο χρησιμοποιώντας το στρογγυλό κουμπί Νέα > Νέα από Κατάλογο, στη συνέχεια, εφαρμόστε τη νέα Επιφάνεια σε υπάρχοντα στοιχεία. (Ή αντικαταστήστε τις παλιές επιφάνειες με νέες, χρησιμοποιώντας το Νέα > Αντικατάσταση Ρυθμίσεων από Κατάλογο.)

Αλλαγές σε IFC Μεταφραστές

Μεταφορά από Archicad 24 και προγενέστερο:

Τα αρχεία Μεταφραστών απομνημονεύονται σε ένα αρχείο υποδείγματος (.TPL), και όχι σε ένα αρχείο XML (όπως στις προηγούμενες AC εκδόσεις). Δεν μπορείτε πλέον να εισάγετε αρχεία Μεταφραστών σε διάταξη XML.

Για να χρησιμοποιήσετε μεταφραστές, σε διάταξη XML, από μελέτες παλαιότερης έκδοσης:

1.Ανοίξτε τη μελέτη σε έκδοση 21-24 του AC

2.Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές.

3.Στον διάλογο IFC Μεταφραστές, πατήστε Εισαγωγή

4.Επιλέξτε τη διάταξη αρχείου .XML, και στη συνέχεια αναζητήστε τον Μεταφραστή

5.Αποθηκεύστε τη μελέτη και στη συνέχεια ανοίξτε την στο AC26. Τα δεδομένα του Μεταφραστή θα αναγνωριστούν.

Μεταφορά από Archicad 20 και προγενέστερο:

•Οι Ρυθμίσεις Σχεδίου IFC έχουν αντικατασταθεί από Αντιστοιχίες Ιδιοτήτων του Μεταφραστή.

–Η προρρύθμιση “Αντιστοιχία Ιδιότητας για IFC Εξαγωγή” περιέχει τις Ρυθμίσεις Σχεδίου της παλαιότερης έκδοσης μελέτης

•Η Αντιστοιχία Tύπου διαμορφώνεται από τον χρήστη

–Η προρρύθμιση “Αντιστοιχία Tύπου για IFC Εξαγωγή” περιέχει την αρχική Αντιστοίχηση Ταξινόμησης που χρησιμοποιούσαν οι παλαιότερης έκδοσης μελέτες.

Σχέδια με Αλλαγμένο Μέγεθος Πλαισίου Περικόπτονται

Μεταφορά από Archicad 22 και προγενέστερο

Όταν ανοίγετε μία μελέτη παλαιότερης έκδοσης, τα Σχέδια των οποίων τα Πλαίσια είχαν “Χειροκίνητη Αλλαγή Μεγέθους” (όπως φαίνεται στις Ρυθμίσεις Σχεδίου) θα περικοπούν.

Το περιεχόμενο Περικοπής Σχεδίου ήταν ένα νέο χαρακτηριστικό στο Archicad 23 για βελτίωση της απόδοσης. Το Περικομμένο περιεχόμενο μπορεί να αποκατασταθεί ανά πάσα στιγμή, εφόσον η πηγή του παραμένει διαθέσιμη.

Για περισσότερες πληροφορίες, δείτε: Πλαίσιο Σχεδίου.

Αντικατάσταση Πλαισίων/Πάνελ Τοιχοπετάσματος

Μεταφορά από Archicad 21 και προγενέστερο

Τα υφιστάμενα GDL Πλαίσια και Πάνελ μεταφέρονται στο Archicad 26, όπως είναι.

Συνιστάται να τα αντικαταστήσετε με τα αντίστοιχα Πάνελ και Πλαίσια που παρέχονται στη ΒΙΒΛΙΟΘΗΚΗ 26 του Archicad.

Πλεονεκτήματα:

•Στο Archicad 26, σε αυτά τα συστατικά μπορούν να ανατεθούν ξεχωριστά Δομικά Υλικά

•Τα Πλαίσια της AC 26 θα διασταυρώνονται έξυπνα - συμπεριλαμβανομένων των Πλαισίων που συναντούν υπό γωνία (π.χ. εξαγωνικά μοτίβα)

•Τα Πλαίσια και Πάνελ AC 26 χρησιμοποιούν τις νέες Επιλογές Άποψης Μοντέλου για τα Τοιχοπετάσματα (Σχηματική, Απλοποιημένη και Πλήρη)

Σημείωση: Μόλις αντικαταστήσετε ένα GDL Πλαίσιο-Πάνελ με κάποιο του Archicad 26, δεν μπορείτε να το αλλάξετε πάλι σε ένα βασισμένο σε GDL στοιχείο.

•Σε μελέτες που μεταφέρονται στο AC 26, οι κλάσεις Πάνελ “Κύριο” και “Δευτερεύον” γίνονται κλάσεις που δημιουργούνται από τον χρήστη και έχουν το ίδιο όνομα.

•Οι κλάσεις Πλαισίου “Κατ. Χώρισμα,” “Οριζ. Χώρισμα” και “Όριο” γίνονται κλάσεις που δημιουργούνται από τον χρήστη και έχουν το ίδιο όνομα.

Δεν υπάρχουν “Ειδικοί” Συνδυασμοί Επιλογών Άποψης Μοντέλου

Μεταφορά από Archicad 21 και προγενέστερο

Οι τροποποιημένοι Συνδυασμοί ΕΑΜ δεν ονομάζονται πλέον “Ειδικοί”, αλλά πάντα έχουν το δικό τους όνομα.

“Ειδικοί” Συνδυασμοί ΕΑΜ που μεταφέρονται από παλαιότερες εκδόσεις, γίνονται αυτόματα Συνδυασμοί ΕΑΜ με δικό τους όνομα.

Οι Ρυθμίσεις Προσφιλούς Σκάλας Μπορούν να Επαναφερθούν

Μεταφορά από Archicad 21

Όταν ανοίγετε μία μελέτη AC 21, μπορεί να διαπιστώσετε ότι τα 2D χαρακτηριστικά που προσαρμόσατε στις Προσφιλείς Σκάλες έχουν επαναφερθεί στις ενσωματωμένες τους προεπιλογές.

Αυτό επηρεάζει όλα τα χαρακτηριστικά (π.χ. Σημάδι Διακοπής, Γραμμή Ανάβασης, Αρίθμηση) που ρυθμίστηκαν στις Ρυθμίσεις Σκάλας (Εμφάνιση στην Κάτοψη/Σχέδιο Οροφής), για Σκάλες που αποθηκεύτηκαν ως Προσφιλείς.

Ανάλογα με τις ανάγκες, ανοίξτε τις Ρυθμίσεις Προσφιλούς Σκάλας και ρυθμίστε ξανά τα 2D χαρακτηριστικά.

(Αυτό το πρόβλημα πηγάζει από μία διόρθωση που είναι απαραίτητη για την επισκευή μίας ανωμαλίας της δομής δεδομένων της Σκάλας.)

Το Νέο Εργαλείο Σκάλα Αντικαθιστά το StairMaker

Μεταφορά από Archicad 20 και προγενέστερο

Το Add-on StairMaker δεν υποστηρίζεται πλέον.

Οι ΣΚΑΛΕΣ StairMaker από παλαιότερης έκδοσης μελέτες μετατρέπονται σε GDL αντικείμενα τύπου Σκάλα, με περιορισμένο αριθμό διαθέσιμων GDL παραμέτρων στις Ρυθμίσεις Αντικειμένου.

Σημάνσεις ID με ΑυτοΚείμενο

Μεταφορά από Archicad 20 και προγενέστερο

Οι Σημάνσεις τύπου ID (ID, Μοναδικό ID) προηγούμενων εκδόσεων, μετασχηματίζονται στις ανανεωμένες σημάνσεις τύπου Κείμενο/ΑυτοΚείμενο, που χρησιμοποιούν ΑυτοΚείμενο για την εμφάνιση του ID του στοιχείου.

Νέα Επιλογή Άποψης “3D Στυλ”

Μεταφορά από Archicad 20 και προγενέστερο

Η απεικόνιση των 3D απόψεων εξαρτάται από τα 3D Στυλ, μία Επιλογή Άποψης. (Άποψη > Επιλογές 3D Άποψης > 3D Στυλ).

Αυτές οι ρυθμίσεις αντικαθιστούν τις Ρυθμίσεις 3D Παραθύρου των παλαιότερων εκδόσεων.

Εάν οι μελέτες σας περιέχουν έναν μεγάλο αριθμό 3D απόψεων με ποικίλες ρυθμίσεις, πρέπει να γνωρίζετε ότι μπορεί να παραχθεί ένας μεγάλος αριθμός 3D Στυλ, το καθένα τους με ένα μοναδικό όνομα.

Επιλογές Εμφάνισης Ράστερ Μοντέλου Αντικαταστάθηκαν από Υπερισχύοντα Γραφικά

Μεταφορά από Archicad 18 και προγενέστερο

Το πάνελ Υπερισχύουσα Εμφάνιση Ράστερ (Επιλογές Άποψης Μοντέλου) έχει καταργηθεί. Αντ' αυτού, τις αγνοήσεις χειρίζονται οι Κανόνες Υπερισχύοντος Γραφικού (ΚΥΓ). Αυτοί οι Κανόνες εφαρμόζονται σε μεμονωμένες απόψεις/σ-άποψης ως Συνδυασμοί Υπερισχύοντος Γραφικού.

Τα Υπερισχύοντα Στυλ Ανακαίνισης (από προηγούμενες AC εκδόσεις) είναι τώρα προκαθορισμένα ως Κανόνες Υπερισχύοντος Γραφικού.

Γραμμές-Οδηγοί και Σημεία Έλξης

Μεταφορά από Archicad 18 και προγενέστερο

•Η ρύθμιση Σημείου Έλξης που ονομαζόταν “Καθ' όλο το μήκος του Στοιχείου” τώρα ονομάζεται “Μεταξύ Κορυφών”.

•Η ενεργή ή μη κατάσταση των Γραμμών-Οδηγών στο αρχείο που μεταφέρθηκε θα ερμηνεύεται ως Οδηγοί Έλξης ΝΑΙ/ΟΧΙ.
