Επεξεργασία Τύπου Γραμμής (από Σύμβολο)
Για τη δημιουργία ενός νέου τύπου γραμμής από σύμβολο:
1.Για να δημιουργήσετε έναν νέο τύπο γραμμής από σύμβολο, σχεδιάστε το πρότυπο σχέδιο στην Κάτοψη ή σε ένα άλλο παράθυρο, χρησιμοποιώντας Γραμμές, Τόξα και Χαρ. Σημεία.
2.Επιλέξτε όλα τα συστατικά του πρότυπου σχεδίου
3.Επιλέξτε Επεξεργασία > Αντιγραφή.

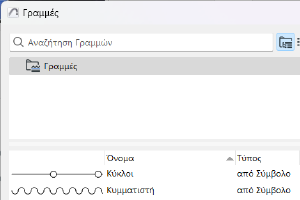

4.Ανοίξτε το παράθυρο διαλόγου Γραμμές (Επιλογές > Χαρακτηριστικά Στοιχείου > Γραμμές)
5.Κάντε κλικ στο Νέα.
6.Στον διάλογο Νέα Γραμμή, επιλέξτε από Σύμβολο και κάντε κλικ στο ΟΚ.
7.Στον διάλογο Γραμμές, κάντε κλικ στο Επικόλληση κάτω από την περιοχή γραφικής επεξεργασίας.
Τα στοιχεία που είχατε αντιγράψει προηγουμένως, θα εμφανιστούν μέσα σε αυτήν την περιοχή. Μπορείτε να αλλάζετε τα μεγέθη του συμβόλου και των κενών είτε σύροντας τις μικρές σημαίες, είτε δίνοντας αριθμητικές τιμές στα πεδία που βρίσκονται πιο κάτω. Το συστατικό γραμμή μεγαλώνει στο σύνολό της.
Σημειώσεις: Κατά τη σχεδίαση του συμβόλου, μπορείτε να χρησιμοποιήσετε μόνον Τόξα, Γραμμές και Χαρ. Σημεία. Εάν τα επιλεγμένα στοιχεία που έχουν αντιγραφεί από το παράθυρο Archicad περιλαμβάνουν splines, ράστερ, κείμενα ή άλλα στοιχεία, τότε αυτά δεν πρόκειται να επικολληθούν στο παράθυρο επεξεργασίας Γραμμές. Το περίγραμμα των επικολλημένων στοιχείων θα κεντραριστεί στον άξονα της Γραμμής-Σύμβολο. Αν η Αρχή της Μελέτης βρισκόταν μέσα στο περίγραμμα των στοιχείων που έχουν αντιγραφεί, θα χρησιμοποιηθεί για τη στοίχιση.
Οι συνήθεις λειτουργίες Αντιγραφής-Επικόλλησης δεν είναι διαθέσιμες μέσα σε αυτόν τον διάλογο.
Για να αλλάξετε μία συμβολική γραμμή, μετά τη διαγραφή των πρωτότυπων συστατικών από την Κάτοψη, επιλέξτε την προς επεξεργασία γραμμή μέσα στον διάλογο Γραμμές, και πατήστε Αντιγραφή. Μετά, κάντε Επικόλληση αυτών των συστατικών στην Κάτοψη, όπου πλέον μπορείτε να τα επεξεργαστείτε.
Η εμφάνιση των γραμμών στην οθόνη, στον εκτυπωτή ή στον plotter, εξαρτάται από τα ακόλουθα:
•Υπό Κλίμακα (μνδ Μοντέλου): Χρησιμοποιήστε αυτήν την επιλογή για να εξασφαλίσετε ότι ο τρέχων τύπος Γραμμής, σε κάθε εξαγωγή, θα απεικονίζεται με την κλίμακα που έχει το μοντέλο.
Σημείωση: Αποφύγετε την επεξεργασία μίας υπό κλίμακα γραμμής, εάν η κλίμακα της μελέτης διαφέρει από εκείνην της Γραμμής, διότι θα παραμορφωθεί.
•Ανεξάρτητο Κλίμακας (μνδ Χαρτιού): Χρησιμοποιήστε αυτό το κουμπί για εμφάνιση, πλοτάρισμα και εκτύπωση του τρέχοντος τύπου Γραμμής σε σταθερό μέγεθος, ανεξαρτήτως κλίμακας εξαγωγής.
Εμφάνιση Πάχους Γραμμής
Εξ ορισμού, όλες οι γραμμές θα εμφανίζονται με Λεπτή Γραμμή, πάχους ενός pixel.
Μπορείτε επίσης να ενεργοποιήσετε το Έντονες Γραμμές Τεμνομένων (Άποψη > Επιλογές Άποψης στην Οθόνη). Αυτό θα εμφανίζει έντονες (πλάτους δύο pixel, ανεξάρτητα από το πραγματικό πάχος πένας) όλες τις Γραμμές Τεμνομένων. Όλες οι υπόλοιπες γραμμές θα εμφανίζονται με πλάτος Λεπτών Γραμμών.
Εναλλακτικό του πάχους Λεπτής Γραμμής είναι η εμφάνιση κάθε πένας με το Πραγματικό Πάχος Γραμμής: ενεργοποιήστε το Πραγματικό Πάχος Γραμμής στο Άποψη > Επιλογές Άποψης στην Οθόνη. Θα εμφανίζεται με ακρίβεια το πάχος πένας κάθε γραμμής (ανάλογα με την τιμή πάχους πένας όπως αυτή ορίζεται στον διάλογο Πένες και Χρώματα).
Δείτε: Επιλογές Εμφάνισης στην Οθόνη.
