Οι τιμές συντεταγμένων εμφανίζονται στον Ιχνηλάτη, που ακολουθεί τον κέρσορα και είναι διαθέσιμος σε οποιοδήποτε παράθυρο επιδέχεται επεξεργασία.
Ο Ιχνηλάτης σας δίνει μία δυναμική πληροφόρηση για αυτές τις τιμές όπως μήκη, γωνίες, τιμές χαρ. σημείου επεξεργασίας GDL Αντικειμένου.
Χρησιμοποιήστε επίσης τον Ιχνηλάτη για εισαγωγή στοιχείων με καθορισμένες τιμές.
Δείτε: Εισαγωγή Στοιχείου Χρησιμοποιώντας Συντεταγμένες Ιχνηλάτη.
Εμφάνιση Ιχνηλάτη
Ενεργοποιήστε τον διακόπτη Ιχνηλάτης στην Τυπική γραμμή εργαλείων

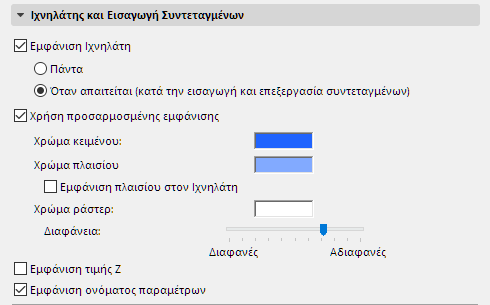

ή τσεκάρετε το Εμφάνιση Ιχνηλάτη στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων.
•Εξ ορισμού, ο Ιχνηλάτης εμφανίζεται μόνον Όταν απαιτείται: δηλαδή, μόνο κατά την εισαγωγή συντεταγμένων και τις λειτουργίες επεξεργασίας.
•Για εμφάνιση/κρύψιμο του Ιχνηλάτη εάν δεν έχετε αρχίσει την εισαγωγή στοιχείων: χρησιμοποιήστε τη συντόμευση N. Ο Ιχνηλάτης θα εμφανιστεί και θα δείχνει τη θέση του κέρσορα.
•Εναλλακτικά, επιλέξτε Πάντα για συνεχή εμφάνιση του Ιχνηλάτη. Αυτό σημαίνει ότι ο Ιχνηλάτης θα ακολουθεί τον κέρσορα ακόμα και αν δεν εισάγετε κάτι, παρέχοντας πληροφορίες για τη θέση του κέρσορα.
Οι επιλογές του Ιχνηλάτη (χρώματα, περιεχόμενο και συμπεριφορά) ορίζονται στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων.
Μερικές επιλογές του Ιχνηλάτη είναι εντολές προσβάσιμες από το pop-up βέλος, δίπλα στον διακόπτη Ιχνηλάτης της Τυπικής γραμμής εργαλείων.
Αρχή των Τιμών Συντεταγμένων στον Ιχνηλάτη
Εξ ορισμού, ο Ιχνηλάτης εμφανίζει Σχετικές συντεταγμένες.
•Οι Σχετικές Συντεταγμένες μετρώνται από την Αρχή Επεξεργασίας.
Χρησιμοποιήστε το μενού Ιχνηλάτης στην Τυπική Γραμμή Εργαλείων για εναλλαγή της προτίμησης Σχετικές Συντεταγμένες στον Ιχνηλάτη.
Κατά την εισαγωγή, όταν έλκεστε από έναν Οδηγό Έλξης, η Αρχή Χρήστη επανατοποθετείται αυτομάτως στο πλησιέστερο σημείο Αναφοράς Έλξης. Εμφανίζεται προσωρινά ένα μπλε X, που υποδεικνύει την Αρχή Χρήστη για την τρέχουσα εισαγωγή.
•Οι Απόλυτες συντεταγμένες μετρώνται από την Αρχή Χρήστη. (Εάν δεν έχετε επαναφέρει την Αρχή Χρήστη, αυτή είναι η ίδια με την Αρχή Μελέτης). Ο Ιχνηλάτης εμφανίζει Απόλυτες συντεταγμένες εάν έχετε κλείσει τον διακόπτη “Σχετικές Συντεταγμένες στον Ιχνηλάτη”.
Δείτε: Αρχές Συντεταγμένων.
Μεταξύ αρχής και κέρσορα σχεδιάζεται μία προσωρινή διακεκομμένη γραμμή για να υποδείξει ότι χρησιμοποιούνται απόλυτες συντεταγμένες.
Πληροφορίες για τις τιμές Υψομέτρων, δείτε: Υψόμετρα στον Ιχνηλάτη.
