Αναμόρφωση Πολυγώνων και Αλυσίδας Στοιχείων

Μετατόπιση Κορυφής Πολυγώνου

Για να μετατοπίσετε μία κορυφή του επιλεγμένου πολυγώνου (συμπεριλαμβανομένου ενός πολυγωνικού τοίχου), κάντε κλικ στην κορυφή και χρησιμοποιήστε την επιλογή Μετακίνηση Κορυφής της ΜικροΠαλέτας.

Οι δύο γειτονικές πλευρές θα ακολουθήσουν την κίνηση συστολής/διαστολής και το σχήμα του πολυγώνου θα αλλάξει αναλόγως.

Απόκλιση Πλευράς Πολυγώνου

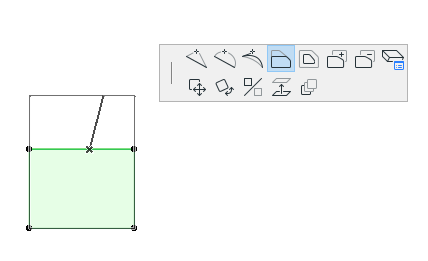

Για να εφαρμόσετε απόκλιση σε μία ολόκληρη πλευρά του επιλεγμένου πολυγώνου, κάντε κλικ στην πλευρά και χρησιμοποιήστε την επιλογή Απόκλιση Πλευράς της ΜικροΠαλέτας. Η κίνηση αυτή παρασύρει και τις γειτονικές πλευρές.

Αυτό το χαρακτηριστικό απόκλισης είναι διαθέσιμο για αλυσίδες στοιχείων, καθώς επίσης και για πολύγωνα. Τα επιλεγμένα στοιχεία θα χειρίζονται προσωρινά σαν ένα πολύγωνο και θα είναι διαθέσιμες όλες οι δυνατότητες της ΜικροΠαλέτας για αλλαγή σχήματος πολυγώνου.

Απόκλιση Πλευράς - Σταθερό Εμβαδόν

Αυτή η επιλογή είναι διαθέσιμη μόνο για τα πολύγωνα Χώρου.

Δείτε: Απόκλιση Πλευράς - Σταθερό Εμβαδόν.

Προσθήκη και Αφαίρεση Πολυγωνικών Σχημάτων

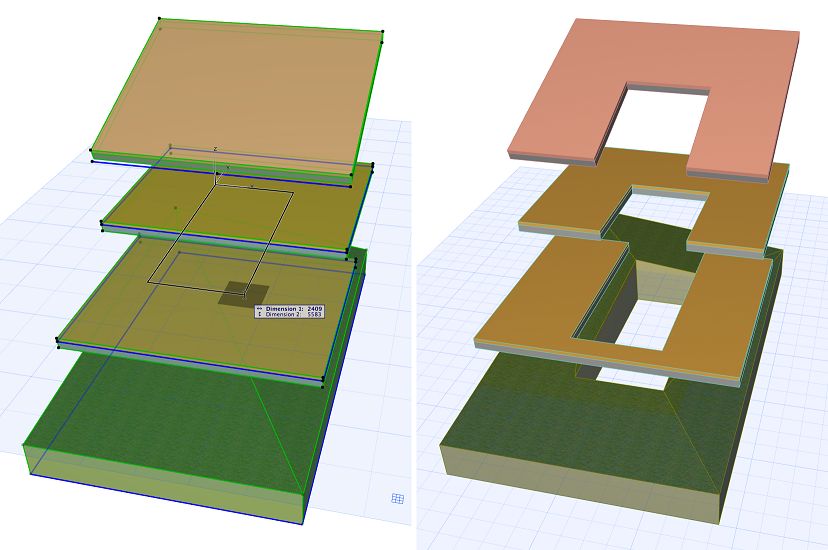

Μπορείτε να χρησιμοποιήσετε τη ΜικροΠαλέτα για να προσθέσετε τη μορφή ενός πολυγωνικού στοιχείου ή για να αφαιρέσετε νέα πολύγωνα από αυτό. (Αυτό θα λειτουργήσει και σε πολλαπλά επιλεγμένα στοιχεία).

Για να προσθέσετε ένα νέο πολύγωνο σε ένα υφιστάμενο:

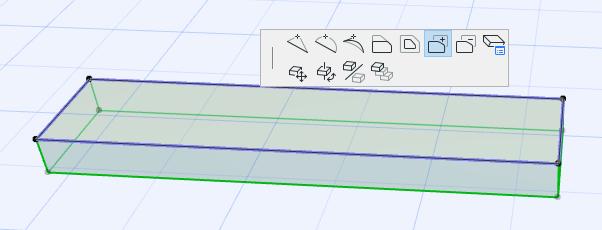

Επιλέξτε το πολύγωνο και κάντε κλικ σε μία κορυφή ή σε μία πλευρά του. Από τη ΜικροΠαλέτα, επιλέξτε το εικονίδιο με το πρόσημο [+] (Πρόσθεση σε Πολύγωνο).

Σχεδιάστε το νέο πολυγωνικό σχήμα. Το νέο πολύγωνο θα πρέπει να τέμνει το επιλεγμένο ή θα πρέπει να έχει τουλάχιστον μία κοινή ακμή με αυτό.

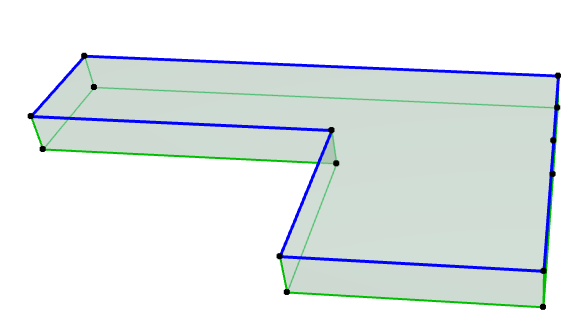

Κάντε κλικ για να ολοκληρώσετε τη σχεδίαση του νέου πολυγώνου που θα προστεθεί αυτόματα στο αρχικό πολύγωνο.

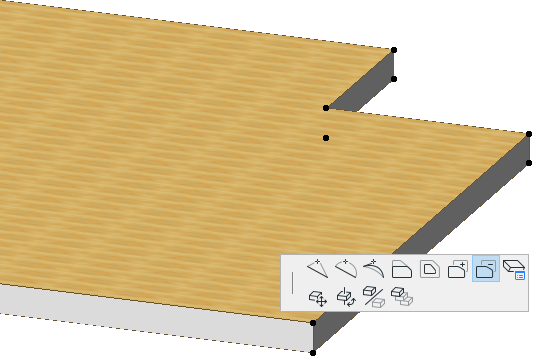

Η διαδικασία είναι η ίδια με την αφαίρεση ενός σχήματος από ένα πολύγωνο, αλλά επιλέξτε το εικονίδιο Αφαίρεση από Πολύγωνο.

Για την προσθήκη/αφαίρεση μίας πολυγωνικής μορφής μπορείτε να χρησιμοποιήσετε το Μαγικό Ραβδί.

Δείτε: Χρήση του Μαγικού Ραβδιού για Προσθήκη/Αφαίρεση Πολυγωνικών Σχημάτων.

Δείτε επίσης: Γραφική Επεξεργασία της Γεωμετρίας Στέγης και Δημιουργία Οπής σε μία Στέγη.
