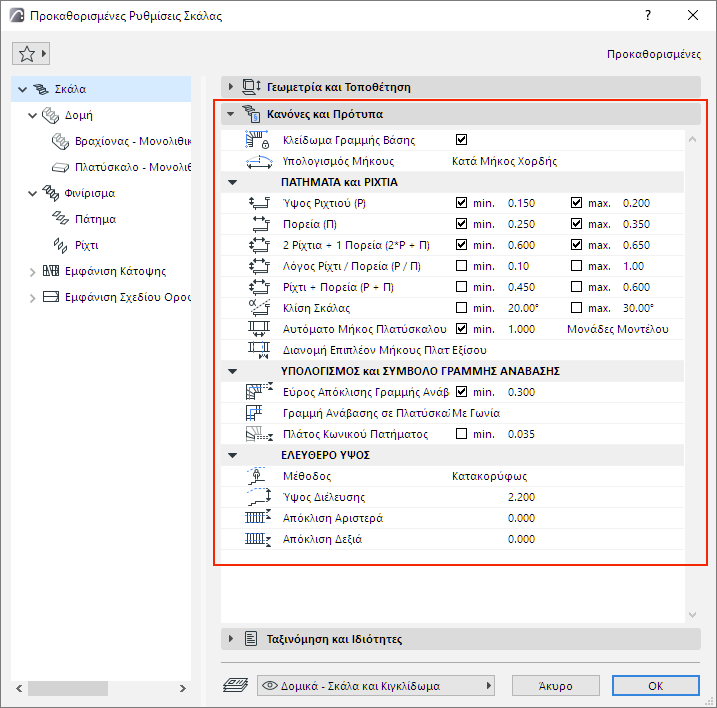

Ρυθμίσεις Σκάλας: Κανόνες και Πρότυπα
Χρησιμοποιήστε αυτό το πάνελ της σελίδας των κύριων Ρυθμίσεων Σκάλας για να ρυθμίσετε προαιρετικά εύρη προτιμητέων τιμών για μεταβλητές της γεωμετρίας της Σκάλας, π.χ. για να ακολουθεί τοπικούς κανονισμούς Σκάλας.
Κατά την εισαγωγή Σκάλας, το Archicad θα δημιουργήσει αυτόματα μία Σκάλα που συμμορφώνεται με τους Κανόνες και τα Πρότυπα που ορίζετε εδώ.
Κλείδωμα Γραμμής Βάσης
Σημείωση: Δεν διατίθεται με τη μέθοδο υπολογισμού μηκών “Κατά Μήκος Τόξου - Παλαιού Τύπου)”.
Οι βραχίονες Σκάλας μπορούν αυτόματα να τεντώνονται ή να συρρικνώνονται κατά την τοποθέτηση ή την επεξεργασία Σκάλας - επομένως, τα σημεία στα οποία έγινε κλικ κατά την εισαγωγή ενδέχεται να μετακινηθούν. Για την ενεργοποίησή του, μη τσεκάρετε το “Κλείδωμα Γραμμής Βάσης” στις Ρυθμίσεις Σκάλας.
Εάν ξεκλειδώσετε τη βασική γραμμή, οι βραχίονες μεταξύ στροφών επιλέγονται αυτόματα και ξεκλειδώνουν. Αυτή η επιπλέον ευελιξία σας βοηθά να αποφύγετε αδύνατες διαμορφώσεις γεωμετρίας, αλλά εξακολουθεί να τοποθετεί ασυνήθιστες σκάλες χωρίς να χρειάζεται η "Επίλυση".
Υπολογισμός Μήκους
Επιλέξτε μία μέθοδο για τον υπολογισμό του μήκους κάθε τμήματος Σκάλας κατά μήκος των στροφών.
•Κατά Μήκος Τόξου: τμήμα που μετράται κατά μήκος του τόξου
•Κατά Μήκος Χορδής: τμήμα που μετράται κατά μήκος της χορδής του (π.χ. κατά το Γερμανικό πρότυπο).
•Κατά Μήκος Τόξου (Παλαιού Τύπου): Αυτήν τη μέθοδο χρησιμοποιούσαν όλες οι Σκάλες πριν από την έκδοση Archicad 25.
Σημείωση: Με την Παλαιού Τύπου μέθοδο, οι επιλογές “Κλείδωμα Γραμμής Βάσης” και “Κατανομή Επιπλέον Μήκους Πλατύσκαλου” δεν είναι διαθέσιμες.

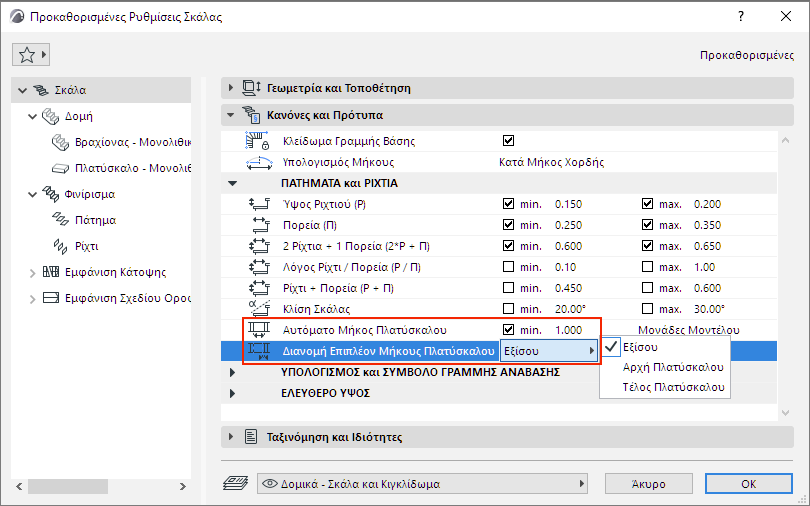

Αυτόματο Πλατύσκαλο: Ελάχιστο Μήκος και Κατανομή
Για μία Σκάλα της οποίας ο Τύπος Στροφής είναι Αυτόματο Πλατύσκαλο: μπορείτε να ορίσετε εδώ ένα ελάχιστο μήκος Πλατύσκαλου, εκφρασμένο είτε σε μονάδες μήκους είτε σε αριθμό πορειών.
Διανομή Επιπλέον Μήκους Πλατύσκαλου
Σημείωση: Δεν διατίθεται με τη μέθοδο υπολογισμού μηκών “Κατά Μήκος Τόξου - Παλαιού Τύπου)”.
Για το επιπλέον μήκος πλατύσκαλου (πλέον της ελάχιστης τιμής που έχετε ορίσει), επιλέξτε σε ποιο άκρο του πλατύσκαλου θα το τοποθετήσετε, ή εάν θα το ισοκατανείμετε και στα δύο άκρα του πλατύσκαλου.
Για να επαληθεύσετε τα αποτελέσματα της αυτόματης γεωμετρίας πλατύσκαλου, ενεργοποιήστε το "Οδηγοί Υπολογισμού Πλατύσκαλου Σκάλας" (Άποψη > Επιλογές Εμφάνισης στην Οθόνη).
Σημείωση: Αυτές οι γραμμές-οδηγοί είναι ορατές μόνο στα αυτόματα πλατύσκαλα.

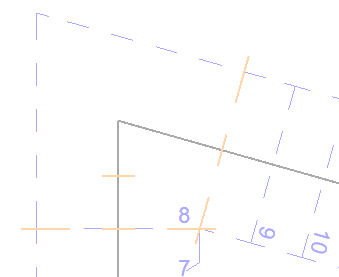

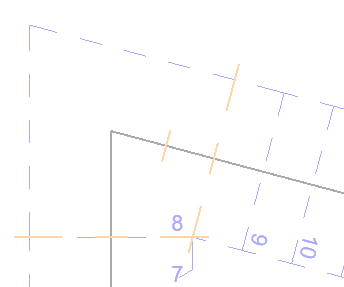

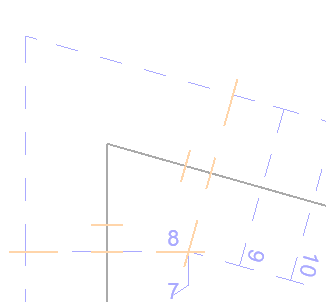

Γραμμές-Οδηγοί που τονίζουν διαφορετικές επιλογές: Εξίσου, Αρχή Πλατύσκαλου, Τέλος Πλατύσκαλου
ΠΑΤΗΜΑΤΑ και ΡΙΧΤΙΑ
Αυτές οι τιμές καθορίζουν το εύρος των πιθανών τιμών εισαγωγής στο Πάνελ Γεωμετρία και Τοποθέτηση - για παράδειγμα, δεν μπορείτε να εισάγετε ένα Ύψος Ριχτιού μικρότερο από το ελάχιστο που ορίσατε στους Κανόνες και Πρότυπα.
Σε περίπτωση που οι Κανόνες και τα Πρότυπα που ορίσατε έρχονται σε αντίθεση με την γεωμετρία Σκάλας που εισάγετε γραφικά ή μέσα από τους διαλόγους Ρυθμίσεων, το Archicad θα προτείνει αυτομάτως εναλλακτικές λύσεις και θα σας επιτρέψει να διαλέξετε μία από αυτές.
Δείτε: Επιλογές Αυτόματης “Επίλυσης” για Επίλυση Διενέξεων Γεωμετρίας.
Υπολογισμός και Σύμβολο Γραμμής Ανάβασης
Το Εύρος Απόκλισης Γραμμής Ανάβασης που ορίστηκε εδώ περιορίζει τις τιμές που μπορείτε να εισάγετε κατά τον καθορισμό μίας απόκλισης της Υπολογσθείσας Γραμμής Ανάβασης.
Δείτε: Απόκλιση Γραμμής Ανάβασης σε Στροφή (Σφηνοειδής Ίσων Πορειών).
Ορίστε κανόνες για την εμφάνιση ενός συμβόλου Ελεύθερου Ύψους στο 3D και στην Τομή/Όψη.
•Μέθοδος: Επιλέξτε τον ορισμό τους ύψους είτε κατακορύφως, είτε καθέτως στη γραμμή ανάβασης.
•Ύψος Διέλευσης
•Αποκλίσεις από πλευρές Σκάλας
Ενεργοποιήστε ή μη την εμφάνιση του Ελεύθερου Ύψους στις Επιλογές Άποψης Μοντέλου.
Δείτε: Επιλογές Άποψης Μοντέλου για Σκάλες.
Μπορείτε να εκτελέσετε την Ανίχνευση Συγκρούσεων για τον εντοπισμό συγκρούσεων του ελεύθερου ύψους.
Δείτε: Ανίχνευση Σύγκρουσης.
Αποθήκευση Κανόνων και Προτύπων στο Υπόδειγμα Μελέτης
Οι ρυθμίσεις Κανόνων και Προτύπων είναι μέρος ενός αρχείου Υποδείγματος Archicad. Επομένως, μπορείτε να διαμορφώνετε εδώ ρυθμίσεις συγκεκριμένης εταιρείας και/ή περιοχής, και να τις χρησιμοποιείτε πάλι, μέσω ενός υποδείγματος, σε οποιονδήποτε αριθμό μελετών.

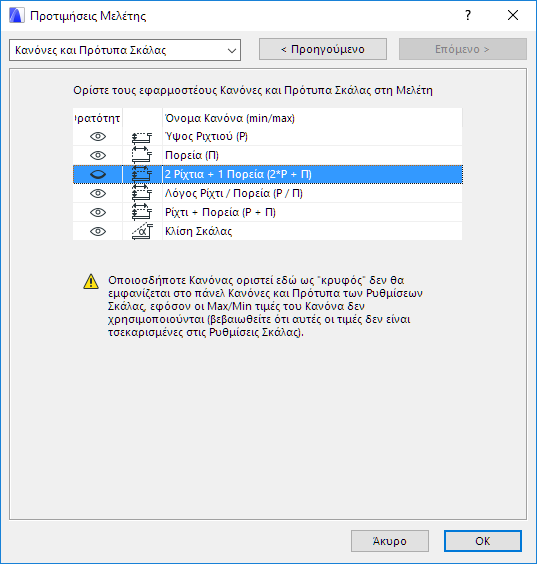

Κανόνες και Πρότυπα Σκάλας: Προτιμήσεις Μελέτης
Χρησιμοποιήστε τα εικονίδια Ορατότητας (εμφάνιση/κρύψιμο) στο Επιλογές > Προτιμήσεις > Κανόνες και Πρότυπα Σκάλας για εμφάνιση ή κρύψιμο συγκεκριμένων κανόνων για τη μελέτη σας.
Οποιοδήποτε στοιχείο είναι ρυθμισμένο να είναι κρυφό (στις Προτιμήσεις) δεν θα εμφανίζεται στο πάνελ Κανόνες και Πρότυπα των Ρυθμίσεων Σκάλας, με την προϋπόθεση ότι ο κανόνας δεν είναι σε χρήση.
Εάν κρύψετε ένα όνομα Κανόνα Σκάλας στις Προτιμήσεις Μελέτης, και ο Κανόνας συνεχίζει να εμφανίζεται στο πάνελ Κανόνες και Πρότυπα των Ρυθμίσεων Σκάλας, υπάρχει κάποιος λόγος για αυτό:
•Ο Κανόνας έχει τιμές που του ανατέθηκαν (για να διορθωθεί αυτό, μη τσεκάρετε τις Min/Max τιμές για τον Κανόνα στις Ρυθμίσεις Σκάλας), ή
•Ο Κανόνας χρησιμοποιείται από μία υφιστάμενη Σκάλα της μελέτης
