Προεπισκοπήσεις και Εικόνες στον Διαδραστικό Πίνακα

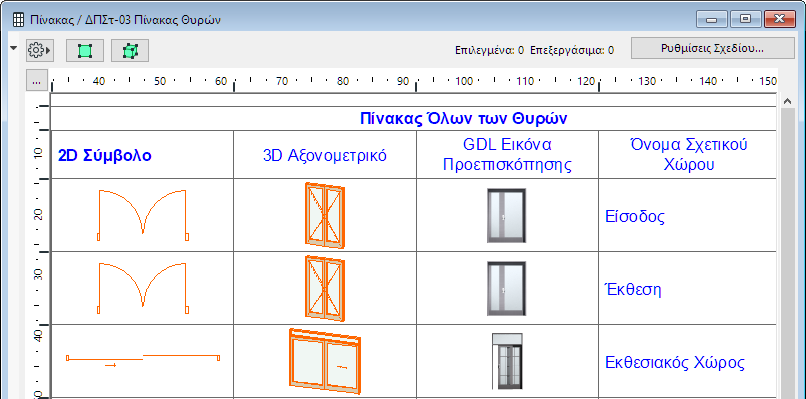

Οι Διαδραστικοί Πίνακες μπορούν να περιέχουν εικόνες 2D ή 3D προεπισκοπήσεων:
Αυτόματη Διαστασιολόγηση των Προεπισκοπήσεων Πίνακα (Πόρτες/Παράθυρα)
Διάταξη Εικόνας Προεπισκόπησης
Μπορείτε να προσθέσετε συσχετισμένες διαστάσεις σε αυτές τις προεπισκοπήσεις στον Πίνακα.

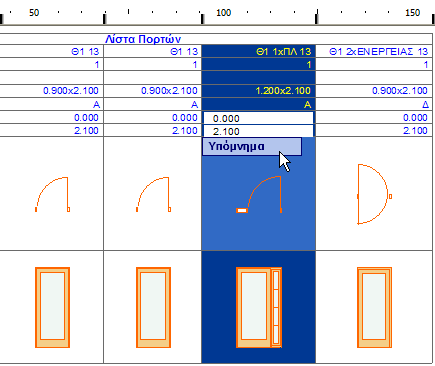

1.Κάντε διπλό κλικ στο κελί που θέλετε να σχολιάσετε, ή
Επιλέξτε το κελί και ακολούθως κάντε κλικ στο Υπόμνημα.

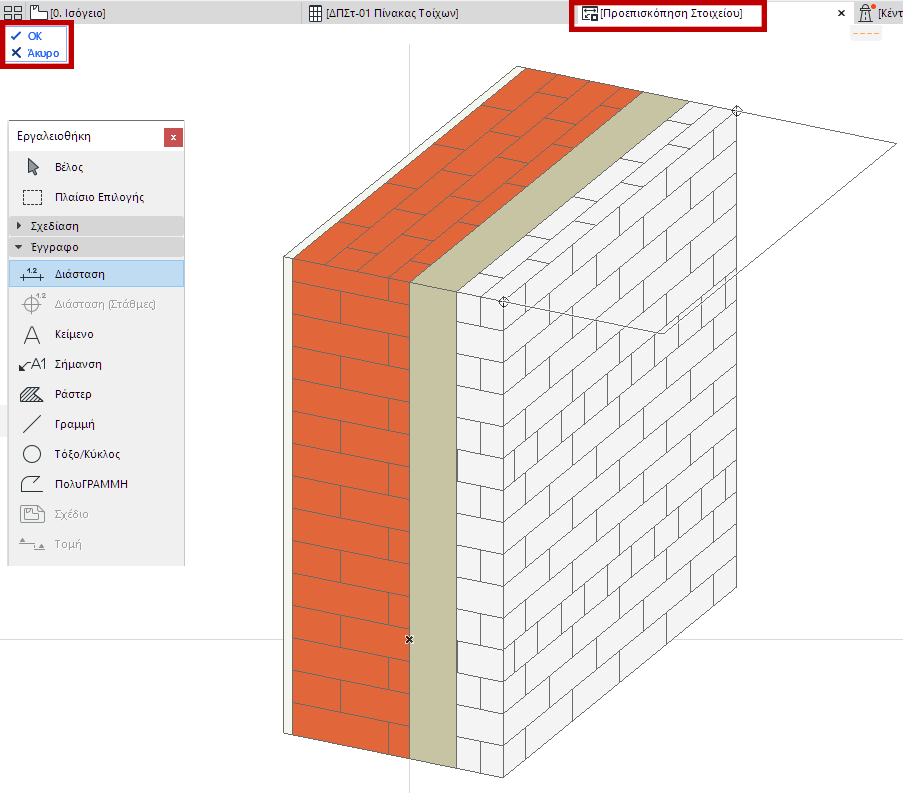

2.Η άποψη ανοίγει σε μία ξεχωριστή καρτέλα/παράθυρο με τίτλο Προεπισκόπηση Στοιχείου.
3.Χρησιμοποιήστε τα διαθέσιμα 2D εργαλεία για να της προσθέσετε σχόλια, όπως διαστάσεις, σημάνσεις, κείμενα. Μπορείτε επίσης να προσθέσετε σχόλια από διαθέσιμες βιβλιοθήκες, χρησιμοποιώντας το εργαλείο Αντικείμενο.
4.Πατήστε OK από το μενού (άνω, αριστερά) για να κλείσετε αυτή την καρτέλα/παράθυρο και να εφαρμοστούν οι σχολιασμοί (υπομνήματα) στην επιλεγμένη άποψη ή κάντε κλικ στο Άκυρο για κλείσιμο χωρίς εφαρμογή των αλλαγών.
Αυτόματη Διαστασιολόγηση των Προεπισκοπήσεων Πίνακα (Πόρτες/Παράθυρα)

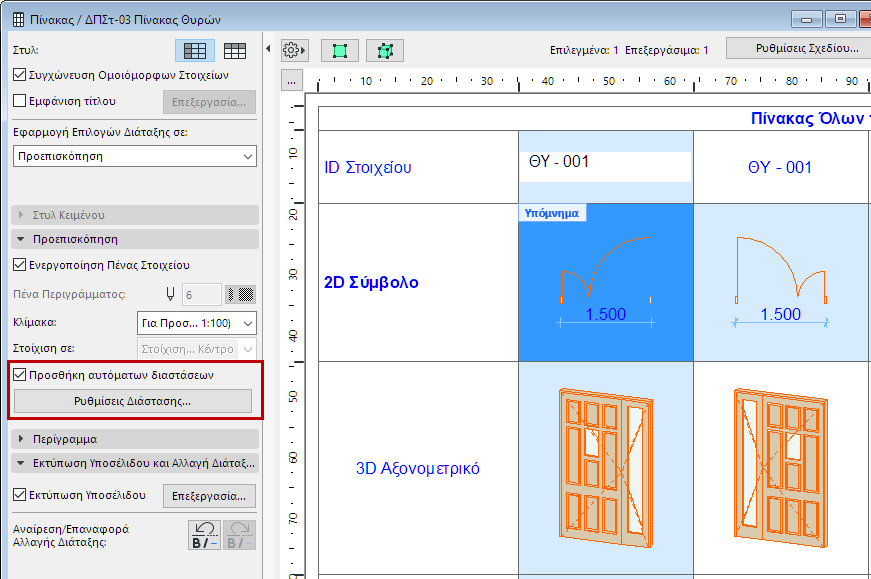

Για Πίνακες που εμφανίζουν προεπισκοπήσεις Πόρτας/Παραθύρου, οι Επιλογές Πίνακα περιλαμβάνουν την επιλογή Προσθήκη αυτόματων διαστάσεων.
Τσεκάρετε αυτό το κουτάκι για να προσθέσετε αυτόματες διαστάσεις στην επιλεγμένη εικόνα.

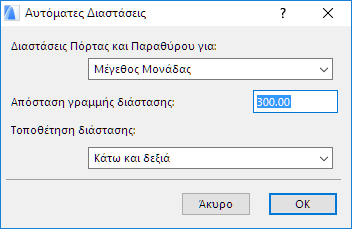

Στη συνέχεια κάντε κλικ στο Ρυθμίσεις Διάστασης για να ορίσετε επιλογές διαστάσεων για την εικόνα, στον διάλογο Αυτόματες Διαστάσεις που εμφανίζεται.
Διάταξη Εικόνας Προεπισκόπησης

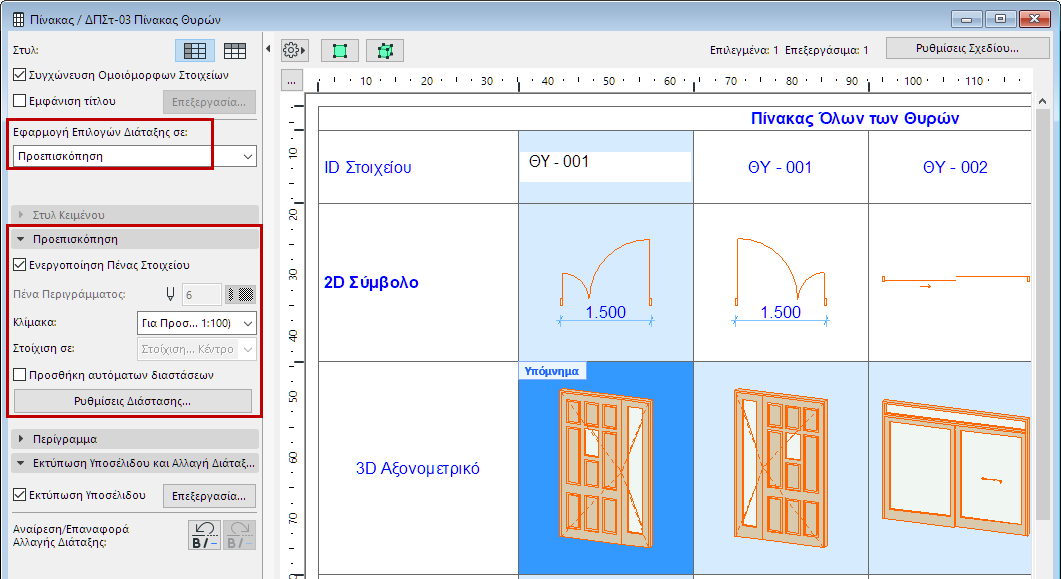

Αυτό το πάνελ είναι διαθέσιμο εάν το Εφαρμογή Επιλογών Διάταξης σε είναι ρυθμισμένο σε Προεπισκόπηση, ή εάν είναι επιλεγμένο ένα κελί προεπισκόπησης στον Πίνακα.
Ενεργοποίηση Πένας Στοιχείου: Τσεκάρετέ το για να χρησιμοποιήσετε τα χρώματα πένας που ορίστηκαν για το στοιχείο, στην εικόνα προεπισκόπησής του, στον πίνακα.
–Εάν δεν είναι τσεκαρισμένο, επιλέξτε ένα χρώμα πένας στο πεδίο Πένα Περιγράμματος, παρακάτω.
Κλίμακα: Ορίστε την βέλτιστη κλίμακα για τις εικόνες προεπισκόπησης του πίνακα. Το Για Προσαρμογή εξασφαλίζει ότι η εικόνα θα ταιριάζει στο κελί, κλιμακώνοντας την προεπισκόπηση προς τα κάτω εάν χρειαστεί (δεν κλιμακώνεται προς τα άνω).
Στοίχιση σε: Στοιχίστε τις εικόνες προεπισκόπησης αυτού του πίνακα, μέσα στα κελιά: στο Κέντρο, στο Άνω ή στο Κάτω μέρος του κελιού, ή (μόνο για 2D προεπισκοπήσεις) ώστε να αντιστοιχούν στα σχετικά τους ύψη από την επιλεγμένη στάθμη αναφοράς (Μηδέν Ορόφου, Αρχή Μελέτης ή άλλη στάθμη αναφοράς που έχετε καθορίσει).
Σημείωση: Δεν διατίθεται όταν η Κλίμακα είναι “Για Προσαρμογή”.
Προσθήκη αυτόματων διαστάσεων: Προσθέτει Προεπισκοπήσεις με πληροφορίες διαστάσεων σε αυτόν τον πίνακα. Οι διαστάσεις είναι συσχετισμένες. Εάν τροποποιηθεί το στοιχείο στη μελέτη, οι διαστάσεις του θα ενημερωθούν.
Σημείωση: Μπορείτε να προσθέσετε χειροκίνητα διαστάσεις σε οποιαδήποτε εικόνα Προεπισκόπησης, με διπλό-κλικ στο κελί της εικόνας, ή με κλικ στην εντολή οθόνης “Υπόμνημα”.
