ΤΕΜΝΟΜΕΝΕΣ ΕΠΙΦΑΝΕΙΕΣ και ΠΕΡΙΓΡΑΜΜΑΤΑ (Ρυθμίσεις Στοιχείου)

Έχει σχέση με Τοίχο, Δοκό, Υποστύλωμα, Πλάκα, Στέγη, Κέλυφος, Μορφή, Ανάγλυφο.

ΤΕΜΝΟΜΕΝΕΣ ΕΠΙΦΑΝΕΙΕΣ

Ρυθμίστε τα χαρακτηριστικά εμφάνισης για επιφάνειες τεμνομένων στην Τομή και στην Κάτοψη.

•Για ένα βασικό στοιχείο:

◦Καθορίστε τη γραμμή και την πένα τεμνομένων

•Για ένα βασικό, σύνθετης δομής ή σύμπλοκης διατομής στοιχείο:

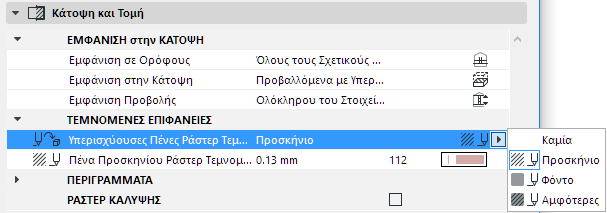

◦Εάν είναι απαραίτητο, χρησιμοποιήστε τις υπερισχύουσες πένες προσκηνίου/φόντου ράστερ αυτού του στοιχείου (καθορίζονται εξ ορισμού στο Δομικό Υλικό). Για να γίνει αυτό, επιλέξτε Προσκήνιο, Φόντο ή Αμφότερες από το pop-up Υπερισχύουσες Πένες Ράστερ Τεμνομένων για να έχετε πρόσβαση στους αντίστοιχους ελέγχους.

ΠΕΡΙΓΡΑΜΜΑΤΑ

Χρησιμοποιήστε αυτές τις ρυθμίσεις για να ορίσετε γραμμές και χρώματα πένας σε περιγράμματα στοιχείων που είναι πάνω (Υπερκείμενα) και/ή κάτω από (Μη Τεμνόμενα) το Επίπεδο Τομής Κάτοψης.

•Οι Γραμμές Υπερκειμένων θα εμφανίζονται, όταν το pop-up Εμφάνιση στην Κάτοψη είναι ρυθμισμένο σε “Προβαλλόμενα με Υπερκείμενα” ή “Υπερκείμενα Όλα”.

•Οι Γραμμές Μη Τεμνομένων θα εμφανίζονται, όταν το pop-up Εμφάνιση στην Κάτοψη είναι ρυθμισμένο σε “Προβαλλόμενα” ή “Μόνο Περιγράμματα”.
