Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Παράμετρος

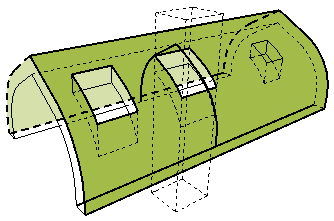

Εμβαδόν της Απένα­ντι από την Πλευρά Αναφοράς Κελύφους (υπό συνθή­κες)

Εμβαδόν της πλευ­ράς απέναντι από την πλευρά Αναφο­ράς του κελύφους - αυτό το Εμβαδόν μπορεί να διέπεται από έναν καθορι­σμένο Κανόνα Υπο­λογισμού.

Πλευρά Αναφοράς: Η μεμβράνη Κελύ­φους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμί­σεις Σύνθετης Δομής.

Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδή­ποτε ανοιγμάτων υπερβαίνουν ένα δεδο­μένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Κανό­νες Υπολογισμού

Μειωμένος από περικοπές και ΠμΣ.

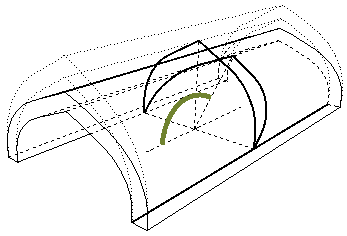

Γωνία Παραμόρ­φωσης

Για ένα Κέλυφος Εξώθησης: Γωνία του προφίλ του Κελύφους, μετρη­μένη από το επί­πεδο του Κελύφους. Εξ ορισμού: 90 μοί­ρες, αλλά αλλάζο­ντάς την μπορείτε να εξωθήσετε το προφίλ Κελύφους υπό γωνία, δημι­ουργώντας ένα Κέλυφος στρεβλού προφίλ.

Για ένα Κέλυφος εκ Περιστροφής: Γωνία του άξονα του Κελύ­φους εκ περιστρο­φής, μετρημένη από το επίπεδο του Κελύφους.

Η τιμή της γωνίας Παραμόρφωσης ρυθμί­ζεται στο πάνελ Ιδιότητες Εξώθησης των Ρυθμίσεων Κελύφους ή στην Παλέτα Πλη­ροφοριών.

Μήκος Σύν­δεσης Θόλου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Μετα­τροπή Στέγης - Θόλος”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Κελύφους που σχηματίζουν μία κυρτή γωνία.

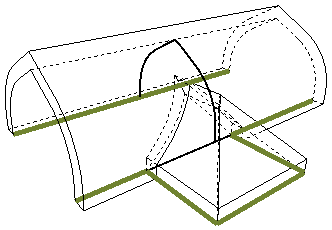

Μήκος Γεί­σων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Γείσο”, στον διάλογο Ρυθμί­σεις Ειδικής Ακμής.

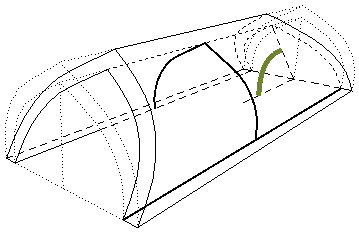

Γωνία Τέλους

Μόνον για ένα Κέλυ­φος εξώθησης. Γωνία του προφίλ του Κελύφους, μετρημένη από το επίπεδο του Κελύ­φους (γωνία κλίσης του), στο δεύτερο άκρο (τέλος) του Κελύφους εξώθη­σης. Η τιμή της γωνίας Τέλους ρυθ­μίζεται στο πάνελ Ιδιότητες Εξώθη­σης των Ρυθμίσεων Κελύφους ή στην Παλέτα Πληροφο­ριών.

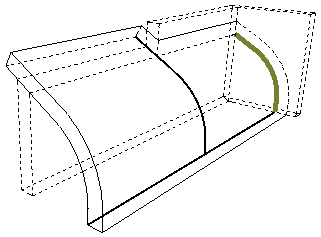

Μήκος Σύν­δεσης Ακραίου Τοίχου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Ακραίος Τοίχος”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, είναι μία ακμή η οποία ενώνει έναν Τοίχο και κλίνει προς τα κάτω κατά μήκος του Τοίχου.

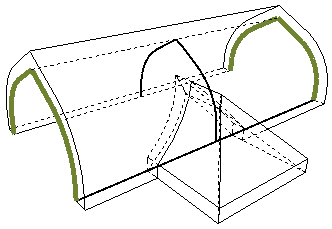

Μήκος Αετωμάτων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Αέτωμα”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Μέθοδος Γεωμετρίας

Μέθοδος Γεωμε­τρίας που χρησιμο­ποιείται για τη δημιουργία του Κελύφους: Εξώ­θηση, Περιστροφή, ή Ευθειογενές

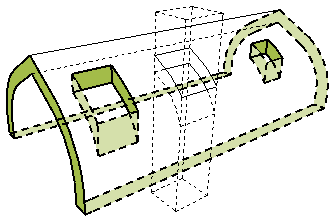

Εμβαδόν των Πλευ­ρών Κελύ­φους (Μικτό)

Εμβαδόν επιφά­νειας του χείλους του Κελύφους, συμπεριλαμβανομέ­νης της επιφάνειας όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

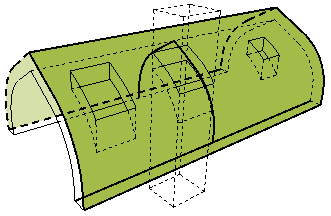

Εμβαδόν της Απένα­ντι από την Πλευρά Αναφοράς Κελύφους (Μικτό)

Εμβαδόν Επιφά­νειας της πλευράς, απέναντι από την πλευρά Αναφοράς, συμπεριλαμβανομέ­νου του εμβαδού όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

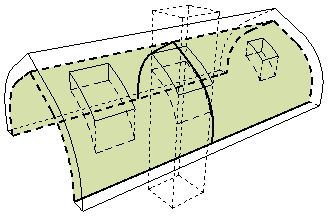

Εμβαδόν της Πλευ­ράς Αναφο­ράς Κελύφους (Μικτό)

Εμβαδόν Επιφά­νειας της πλευράς Αναφοράς του Κελύ­φους, συμπεριλαμ­βανομένου του εμβαδού όλων των οπών.

Πλευρά Αναφοράς: Η μεμβράνη Κελύ­φους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμί­σεις Σύνθετης Δομής.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών).

Μήκος Υδροκρι­τών (Κυρ­τών)

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Υδρο­κρίτης Κυρτών”, στον διάλογο Ρυθμί­σεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο παρακείμενων επιπέ­δων τα οποία συναντώνται σε έναν Υδρο­κρίτη Κυρτών

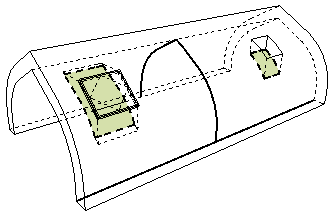

Εμβαδόν Επιφάνειας Οπών

Συνολικό εμβαδόν επιφάνειας όλων των οπών του Κελύ­φους.

Μήκος Σύν­δεσης Κοι­λώματος

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Μετα­τροπή Στέγης - Κοίλωμα”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Κελύφους που σχηματίζουν μία κοίλη γωνία.

Εμβαδόν των Πλευ­ρών Κελύ­φους (Καθαρό)

Συνολικό εμβαδόν επιφάνειας χείλους του Κελύφους

Μειωμένο από οπές, περικοπές και Πρά­ξεις Μεταξύ Στερεών (ΠμΣ).

Εμβαδόν της Απένα­ντι από την Πλευρά Αναφοράς Κελύφους (Καθαρό)

Εμβαδόν Επιφά­νειας της πλευράς, απέναντι από την πλευρά Αναφοράς του Κελύφους

Μειωμένο από οπές, περικοπές και Πρά­ξεις Μεταξύ Στερεών (ΠμΣ).

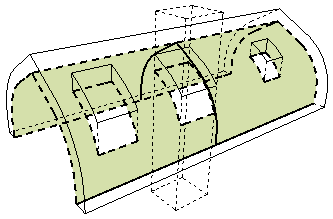

Καθαρό Εμβαδόν Επιφάνειας της Πλευ­ράς Αναφο­ράς

Εμβαδόν Επιφά­νειας της Πλευράς Αναφοράς του Κελύ­φους

Πλευρά Αναφοράς: Η μεμβράνη Κελύ­φους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμί­σεις Σύνθετης Δομής.

Μειωμένο από οπές, περικοπές και Πρά­ξεις Μεταξύ Στερεών (ΠμΣ).

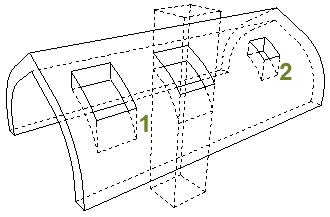

Αριθμός Οπών

Αριθμός οπών στο Κέλυφος

Οι Οπές δημιουργούνται στο Κέλυφος είτε χειροκίνητα, είτε περικόπτονται από Φεγ­γίτες που τοποθετούνται στο Κέλυφος.

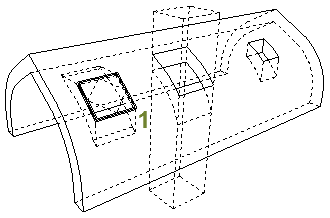

Αριθμός Φεγγιτών

Ο αριθμός των Φεγ­γιτών που είναι τοποθετημένοι στο Κέλυφος.

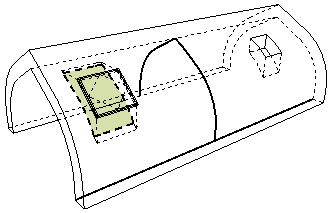

Εμβαδόν Επιφάνειας Ανοιγμάτων

Συνολικό εμβαδόν επιφάνειας όλων των Φεγγιτών που τοποθετήθηκαν στο Κέλυφος.

Μήκος Κορυφών

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Κορυφή”, στον διά­λογο Ρυθμίσεις Ειδι­κής Ακμής.

Τυπικά, η ακμή στο άνω άκρο ενός μονοε­πίπεδου Κελύφους.

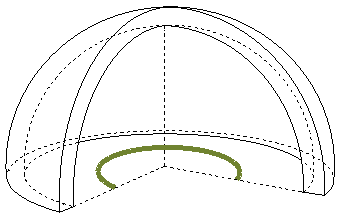

Γωνία Περι­στροφής

Μόνον για ένα Κέλυ­φος εκ Περιστρο­φής: Γωνία υπό την οποία περιστρέφε­ται το Κέλυφος γύρω από τον άξονά του. Η τιμή της γωνίας Περι­στροφής ορίζεται γραφικά, κατά τη δημιουργία του Κελύφους ή στο πάνελ των Ρυθμί­σεων Κελύφους ή στην Παλέτα Πληρο­φοριών.

Μήκος Κορ­φιάδων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Κορ­φιάς”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Κελύφους που συναντώνται σε έναν κορ­φιά.

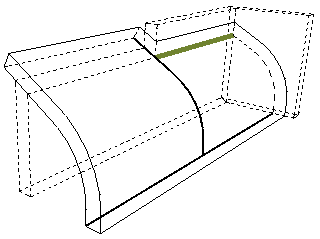

Μήκος Σύν­δεσης Πλευ­ρικού Τοίχου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμι­σμένος σε “Πλευρι­κός Τοίχος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

 Τυπικά, η ακμή Κελύφους η οποία ενώνει έναν Τοίχο και τρέχει κατά μήκος του Τοί­χου, οριζοντίως.

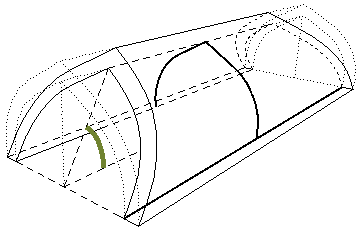

Γωνία Αρχής

Μόνον για ένα Κέλυ­φος εξώθησης. Γωνία του προφίλ του Κελύφους, μετρημένη από το επίπεδο του Κελύ­φους (γωνία κλίσης του), στην αρχή του Κελύφους εξώθη­σης. Η τιμή της γωνίας Αρχής ρυθ­μίζεται στο πάνελ Ιδιότητες Εξώθη­σης των Ρυθμίσεων Κελύφους ή στην Παλέτα Πληροφο­ριών.

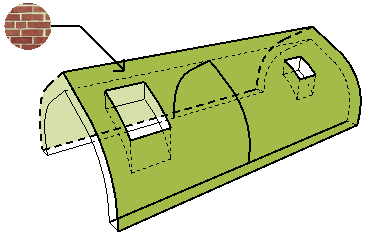

Επιφάνεια του Κελύ­φους στην Απέναντι Πλευρά

Όνομα της επιφά­νειας που ανατέ­θηκε στην πλευρά, απέναντι από την πλευρά Αναφοράς.

Αναθέστε επιφάνειες στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους

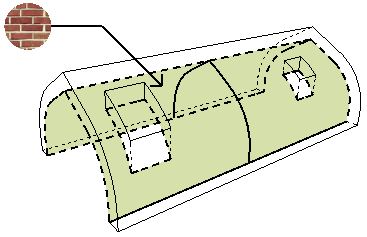

Επιφάνεια του Κελύ­φους στην Πλευρά Αναφοράς

Όνομα της Επιφά­νειας που ανατέ­θηκε στην πλευρά Αναφοράς.

Πλευρά Αναφοράς: Η μεμβράνη Κελύ­φους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμί­σεις Σύνθετης Δομής.

Αναθέστε επιφάνειες στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους

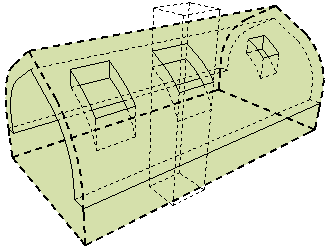

Στερεό Περικοπής

Καθοδική Εξώ­θηση, Ανοδική Εξώ­θηση, ή Επεξεργάσιμο.

Ρυθμίστε στο πάνελ Μοντέλο των Ρυθμί­σεων Κελύφους.

Προσδιορίζει τη γεωμετρία του Στερεού Περικοπής που επενεργεί σε άλλα στοι­χεία, όταν περικόπτονται από αυτό το Κέλυφος.
