Δημιουργήστε ένα ράστερ από ΣΥΜΒΟΛΟ, βασισμένο σε ένα σκίτσο σχεδιασμένο σε οποιοδήποτε 2D παράθυρο, με τα εξής βήματα:
1.Σχεδιάστε ένα μοτίβο χρησιμοποιώντας Γραμμές, Τόξα και Χαρ. Σημεία.
2.Επιλέξτε όλα τα συστατικά του μοτίβου και ύστερα το Επεξεργασία > Αντιγραφή.
3.Πηγαίνετε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Ράστερ.
4.Κάντε κλικ στο κουμπί Νέο.
5.Εισάγετε ένα νέο όνομα για το νέο ράστερ.
6.Επιλέξτε το στρογγυλό κουμπί από ΣΥΜΒΟΛΟ, στη συνέχεια πατήστε OK.

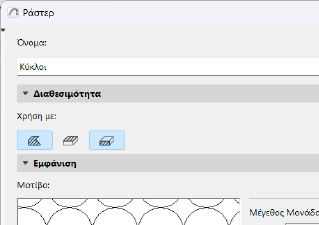

7.Στο πάνελ Επεξεργασία Μοτίβου Συμβόλου, πατήστε Επικόλληση.
Σημείωση: Η επικολλημένη επιλογή μπορεί να περιλαμβάνει μόνο Γραμμές, Τόξα και Χαρ. Σημεία.
8.Το μοτίβο εμφανίζεται στο παράθυρο Προεπισκόπησης.
9.Τσεκάρετε το Εμφάνιση Μονάδας Μοτίβου για να τονιστεί η μονάδα συμβόλου στο παράθυρο προεπισκόπησης αυτού του διαλόγου.
10.Χρησιμοποιήστε τους ελέγχους στο Επεξεργασία Μοτίβου Συμβόλου για να ρυθμίσετε το μέγεθος, το μοτίβο και τη γωνία στροφής για το ράστερ από σύμβολο.
Διαστάσεις: Χρησιμοποιήστε αυτά τα τέσσερα πεδία για να καθορίσετε τα διανύσματα των σειρών που συνθέτουν το μοτίβο συμβόλου.
Δείτε πρώτα το Μέγεθος Μοτίβου της μονάδας συμβόλου (φαίνεται στο κάτω μέρος αυτού του πάνελ). Αυτό είναι το απόλυτο μέγεθος της μονάδα Συμβόλου στην Κάτοψη.
•X1 και Y1: Αυτές οι τιμές καθορίζουν την οριζόντια (X1) και κάθετη (Y1) απόσταση μεταξύ των μονάδων συμβόλου για το πρώτο διάνυσμα του μοτίβου. Για παράδειγμα, αν το μέγεθος Μοτίβου είναι 1000 mm τότε μία τιμή X1 ίση με 1500 για το διάνυσμα, σημαίνει ότι οι μονάδες συμβόλου τοποθετούνται με ένα διάκενο 500 mm μεταξύ τους.
•X2 και Y2: Αυτές οι τιμές καθορίζουν την οριζόντια (X2) και κάθετη (Y2) απόσταση μεταξύ των μονάδων συμβόλου για το δεύτερο διάνυσμα του μοτίβου. Για παράδειγμα, αν το μέγεθος Μοτίβου είναι 1000 mm τότε μία τιμή X2 ίση με 750, σημαίνει ότι η επόμενη σειρά των μονάδων συμβόλου αποκλίνει κατά 750 mm σε σχέση με το πρώτο οριζόντιο διάνυσμα (στα 1500 mm).
Γωνία: Εισάγετε μία γωνία σε μοίρες, εάν θέλετε το μοτίβο ράστερ να είναι λοξό.
Κλίμακα: Εισάγετε συντελεστές κλίμακας, βάσει των οποίων θα γίνει “συστολή/διαστολή” της μονάδας Συμβόλου, οριζοντίως και καθέτως. Εξ ορισμού, αυτός ο συντελεστής είναι ίσος με 1.0, δηλαδή η μονάδα συμβόλου δεν θα παραμορφωθεί.
Το πεδίο ποσοστού και τα κουμπιά zoom κάτω από το παράθυρο προεπισκόπησης, αναφέρονται μόνο στην εικόνα του παραθύρου προεπισκόπησης. Η προεπισκόπηση εμφανίζει το μοτίβο συμβόλου για το δεδομένο ποσοστό, σε σχέση με την απεικόνισή του στην Κάτοψη.
Για να καθορίσετε τη σχέση μεταξύ ράστερ και κλίμακας μελέτης, χρησιμοποιήστε τα δύο στρογγυλά κουμπιά.
Δείτε επίσης: Κλίμακα των Ράστερ.
Επεξεργασία Ράστερ από ΣΥΜΒΟΛΟ
1.Στον διάλογο Ράστερ, επιλέξτε το σύμβολο που θα επεξεργαστείτε.
2.Πατήστε το κουμπί Αντιγραφή.
Κολλώντας το ράστερ από σύμβολο στο παράθυρο, γίνεται και πάλι τροποποιήσιμο.
Τα ράστερ από Σύμβολο που χρησιμοποιούνται στα σύνθετης δομής στοιχεία έχουν συγκεκριμένες επιλογές προσανατολισμού, ώστε να μπορείτε να τελειοποιήσετε την εμφάνισή τους:
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
