Δημιουργία ή Επεξεργασία Ράστερ Εικόνας

Τα Ράστερ Εικόνας μπορούν να χρησιμοποιηθούν ως προσκήνιο των ράστερ Σχεδίασης ή Κάλυψης.

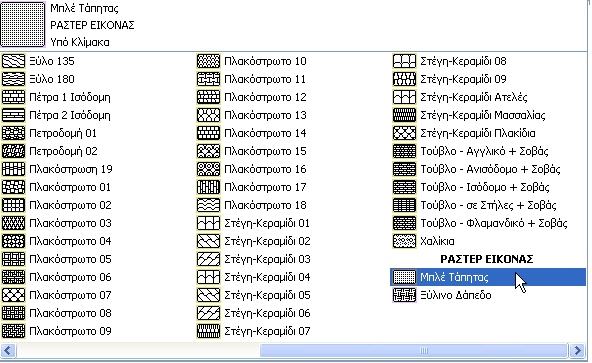

Το προκαθορισμένο υπόδειγμα του Archicad σας παρέχει προκαθορισμένα ράστερ Εικόνας, αλλά μπορείτε να καθορίσετε τα δικά σας.

Δημιουργία Νέου Ράστερ Εικόνας

1.Πηγαίνετε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Ράστερ.

2.Κάντε κλικ στο Νέο.

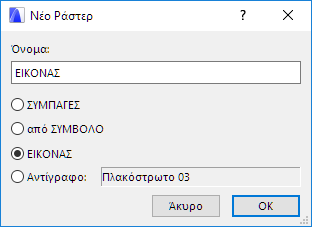

3.Στον διάλογο Προσθήκη Νέου Ράστερ, επιλέξτε Ράστερ Εικόνας.

4.Εμφανίζεται ο εξής διάλογος Ράστερ. Στο Πάνελ Διαθεσιμότητα και Μοτίβο μόνο για Οθόνη, καθορίστε το νέο ράστερ Εικόνας ως ένα ράστερ Σχεδίασης και/ή Κάλυψης.

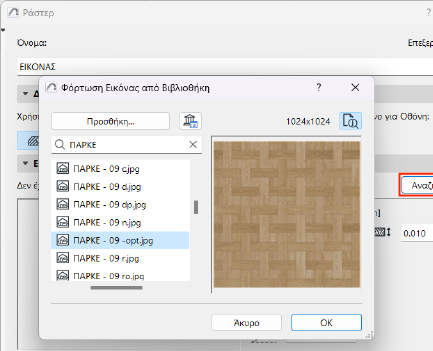

5.Στο Πάνελ Υφή του Ράστερ, πατήστε Αναζήτηση για να έρθει στο προσκήνιο ένας διάλογος καταλόγου βιβλιοθήκης. Αναζητήστε την εικόνα που θέλετε και κάντε κλικ στο OK για να τη φορτώσετε.

6.Στο πεδίο Δείγμα, ορίστε τον αριθμό των μονάδων υφής που θα εμφανίζονται στην Προεπισκόπηση.

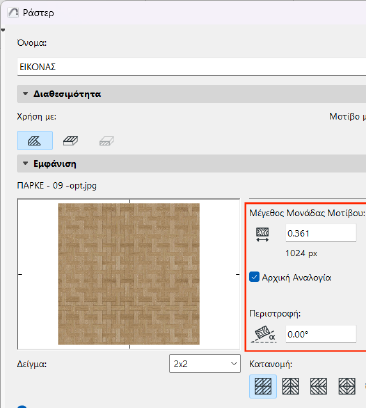

7.Χρησιμοποιήστε τους ελέγχους για το Μέγεθος Εικόνας, ώστε να μικρο-ρυθμίσετε το μέγεθος και το μοτίβο του ράστερ Εικόνας.

Διατήρηση Αρχικής Αναλογίας: Τσεκάρετε αυτό το κουτάκι, αν θέλετε τη σύνδεση των τιμών Οριζόντιου και Κατακόρυφου Μεγέθους, έτσι ώστε να μην παραμορφωθεί η εικόνα κατά την επεξεργασία του μεγέθους της.

Γωνία: Γράψτε μία γωνία, αν θέλετε να στραφεί το μοτίβο της εικόνας σε σχέση με την οριζόντια διεύθυνση.

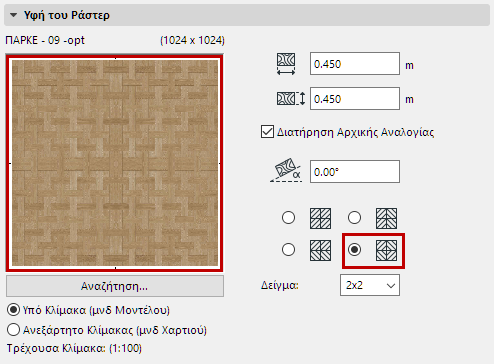

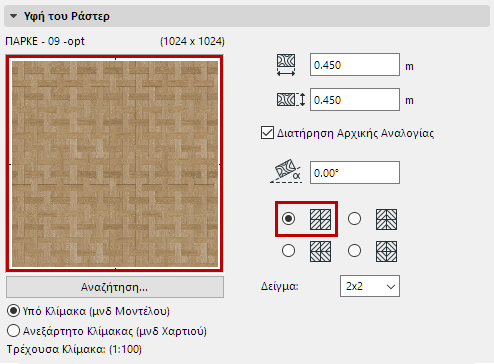

8.Διαλέξτε μία Μέθοδο Κατοπτρισμού για να διαμορφώσετε τα επαναλαμβανόμενα μοτίβα εντός του ράστερ Εικόνας: διαλέξτε τον κατοπτρισμό του μοτίβου κάθετα, οριζόντια, και τα δύο ή κανένα.

Για να καθορίσετε τη σχέση μεταξύ ράστερ και κλίμακας μελέτης, χρησιμοποιήστε τα δύο στρογγυλά κουμπιά.

Δείτε επίσης: Κλίμακα των Ράστερ.

9.Κάντε κλικ στο OK για αποθήκευση του νέου ράστερ σαν ένα χαρακτηριστικό της μελέτης.
