Σύγκριση Απόψεων Δομικών Αναλυτικών Μοντέλων

Εδώ, θα συγκρίνετε απόψεις του Δομικού Αναλυτικού Μοντέλου (όχι του Φυσικού Μοντέλου). Επομένως, πριν εκτελέσετε τη Σύγκριση Μοντέλου, πρέπει να ενεργοποιήσετε το Δομικό Μοντέλο στον διάλογο “Επιλογή Άποψης”, όπως περιγράφεται παρακάτω.

Σημείωση: Κατά το άνοιγμα ενός αρχείου SAF με τη χρήση της Σύγκρισης Μοντέλου, εφαρμόζονται εξ ορισμού οι ρυθμίσεις Μεταφραστή SAF της τρέχουσας μελέτης. Βεβαιωθείτε ότι οι ρυθμίσεις Μεταφραστή SAF της τρέχουσας μελέτης είναι αυτές που χρειάζεστε. Για να τις αλλάξετε, εισάγετε ένα άλλο αρχείο Μεταφραστή στην τρέχουσα μελέτη. Δείτε: Μεταφραστές Εισαγωγής/Εξαγωγής SAF.

Παράδειγμα Ροής Εργασίας

Χρησιμοποιήστε αυτήν τη ροή εργασίας όταν ο δομοστατικός μηχανικός έχει στείλει πίσω το αναθεωρημένο αναλυτικό μοντέλο, αφού πραγματοποίησε δομική ανάλυση.

1.Χρησιμοποιήστε Σχεδίαση > Σύγκριση Μοντέλου.

2.Από την παλέτα Σύγκριση Μοντέλου:.

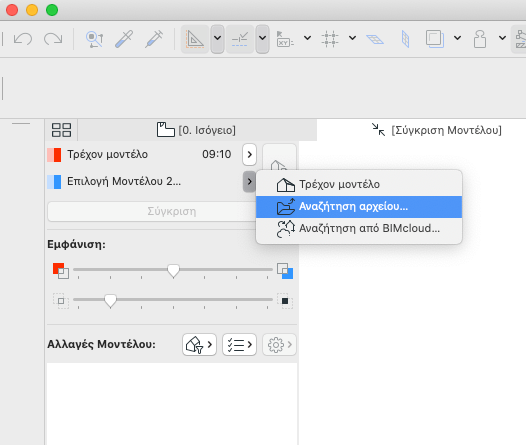

Επιλέξτε Τρέχον μοντέλο για το Μοντέλο 1

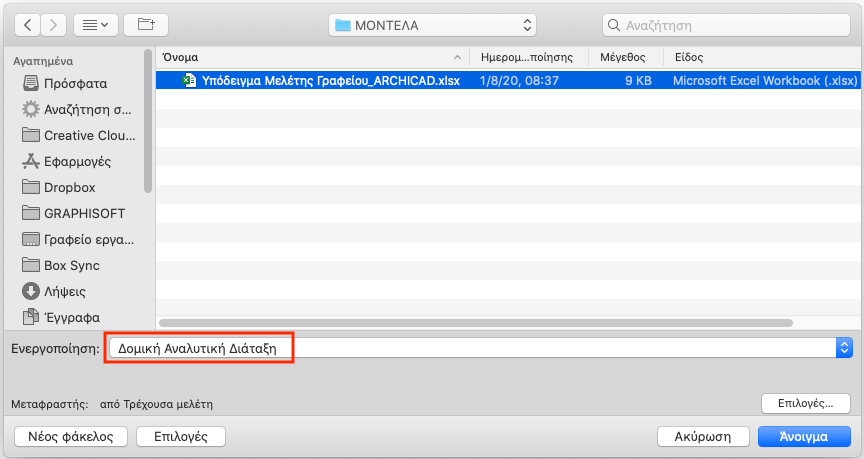

3.Για το Μοντέλο 2, αναζητήστε το αρχείο SAF (διάταξη: Αρχείο Δομικής Ανάλυσης .xlsx) που έστειλε ο δομοστατικός μηχανικός.

4.Κάντε κλικ στο Άνοιγμα.

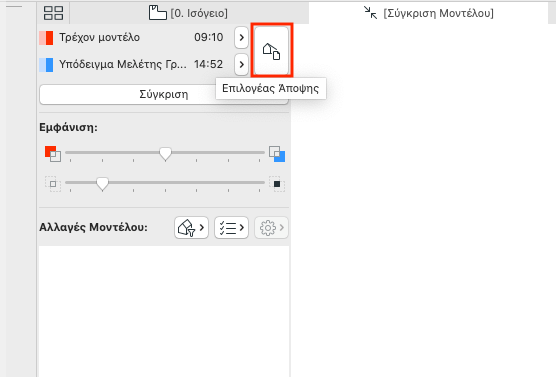

5.Από την παλέτα Σύγκριση Μοντέλου, κάντε κλικ στο κουμπί Επιλογέας Άποψης.

6.Εμφανίζεται ο διάλογος Επιλογή Άποψης.

Σημείωση: Εάν ένα ή και τα δύο μοντέλα που συγκρίνονται είναι αρχεία SAF, τότε δεν υπάρχει επιλογή άποψης.

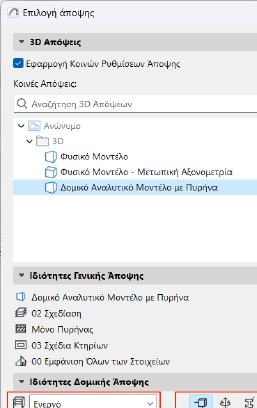

7.Στο πάνελ Ιδιότητες Δομικής Άποψης, ενεργοποιήστε την επιλογή Δομικό Αναλυτικό Μοντέλο.

•Κάντε κλικ σε οποιοδήποτε από τα τέσσερα εικονίδια (κόμβος, βαθμός ελευθερίας άκρου, διατομή φέροντος στοιχείου, τοπικό σύστημα συντεταγμένων) για να εμφανίσετε αυτά τα Δομικά συστατικά στο παράθυρο Σύγκρισης.

•Προαιρετικά, επιλέξτε να συγκρίνετε συγκεκριμένες Περιπτώσεις Φορτίου για κάθε άποψη. (Δείτε Περιπτώσεις Φορτίου στη Σύγκριση Μοντέλου, παρακάτω.)

8.Κάντε κλικ στο Σύγκριση.

•Ενώ δημιουργούνται τα αποτελέσματα Σύγκρισης Μοντέλου, μπορείτε να πλοηγηθείτε σε οποιαδήποτε άλλη καρτέλα ή παράθυρο.

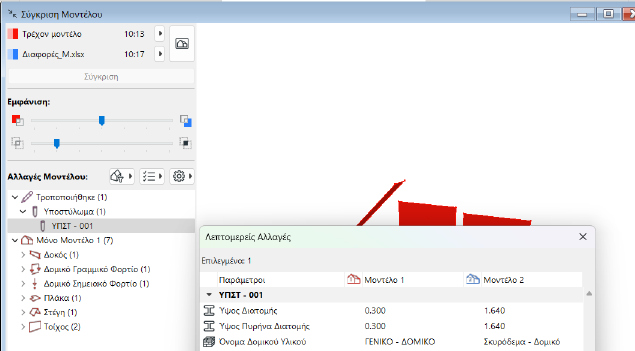

9.Τα αποτελέσματα εμφανίζονται στο παράθυρο Σύγκριση Μοντέλου.

10.Φιλτράρετε τις παραμέτρους που θέλετε να δείτε. Τα διαθέσιμα σύνολα παραμέτρων αναφέρονται ειδικά στο Δομικό Αναλυτικό Μοντέλο.

11.Δημιουργήστε Ζητήματα, όπως απαιτείται.

Δείτε: Δημιουργία Ζητήματος από Λίστα Αλλαγών Σύγκρισης Μοντέλου.

Περιπτώσεις Φορτίου στη Σύγκριση Μοντέλου

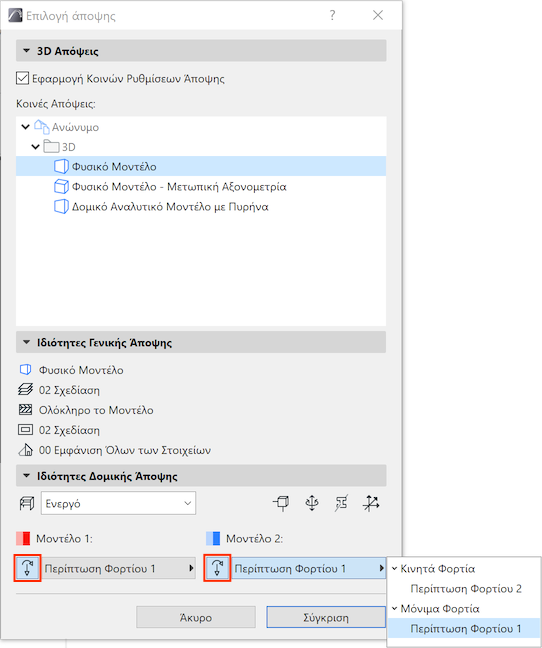

Στον διάλογο Επιλογή Άποψης (πάνελ Ιδιότητες Δομικής Άποψης):

•Και για τα δύο μοντέλα, τσεκάρετε τους ελέγχους Περίπτωση Φορτίου. Εμφανίζεται η αποθηκευμένη Περίπτωση Φορτίου του μοντέλου (μέρος των Ρυθμίσεων Άποψης).

•Προαιρετικά, ενεργοποιήστε ή απενεργοποιήστε Περιπτώσεις Φορτίου για το ένα ή και τα δύο μοντέλα. Η απενεργοποίηση της Περίπτωσης Φορτίου σημαίνει ότι οι πληροφορίες που σχετίζονται με Φορτία θα αγνοηθούν για αυτό το μοντέλο.

•Για το ένα ή και τα δύο μοντέλα, μπορείτε να επιλέξετε μία διαφορετική Περίπτωση Φορτίου που θα ληφθεί υπόψη στη Σύγκριση Μοντέλου.

Τι Συμβαίνει εάν Έχουν Αλλάξει οι Παράμετροι Περίπτωσης Φορτίου;

Εάν οι Περιπτώσεις Φορτίου των δύο συγκρινόμενων μοντέλων έχουν το ίδιο όνομα, αλλά οι ρυθμίσεις τους έχουν αλλάξει (π.χ. η κατάσταση Περίπτωσης Φορτίου άλλαξε από Στατικό σε Μεταβλητό): Η Σύγκριση Μοντέλου θα την αναφέρει ως μία τροποποιημένη παράμετρο Φορτίου.

Εάν δημιουργήσετε ένα Ζήτημα και αποδεχτείτε την τροποποίηση, το Archicad θα σας ρωτήσει πώς να χειριστεί τις αλλαγές Περίπτωσης Φορτίου: είτε να αντικαταστήσει τις υφιστάμενες ρυθμίσεις Περίπτωσης Φορτίου, είτε να τις προσθέσει ως μία νέα Περίπτωση Φορτίου.
