Οι ΡΥΘΜΙΣΕΙΣ ΔΙΑΣΥΝΔΕΣΗΣ είναι διαθέσιμες:

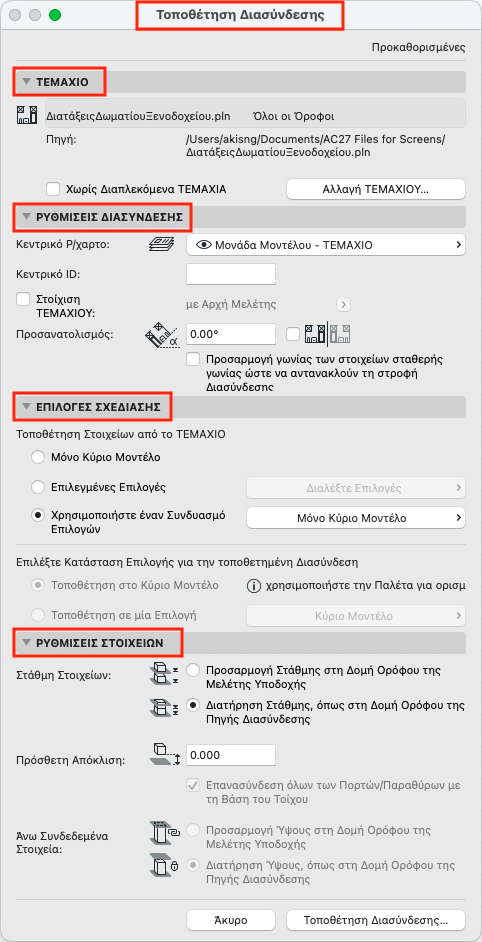

•στον διάλογο Τοποθέτηση Διασύνδεσης

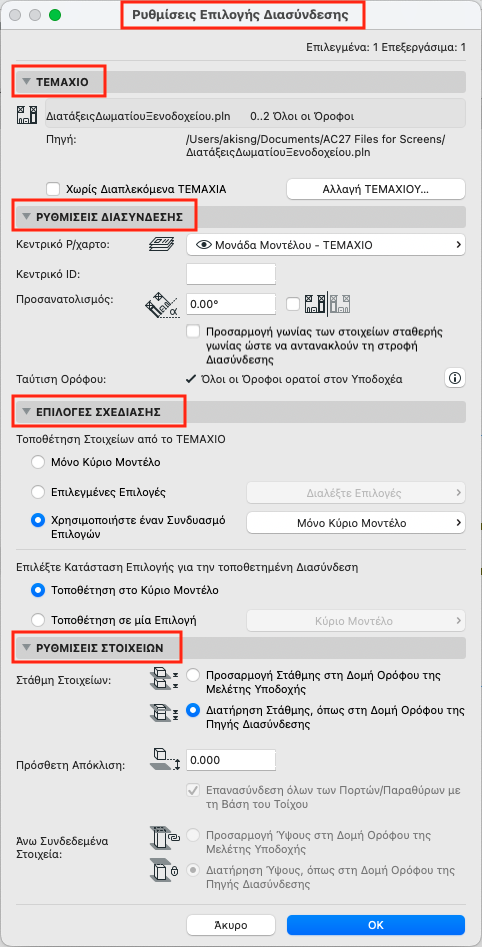

•στις Ρυθμίσεις Επιλογής Διασύνδεσης, που διατίθενται για ένα επιλεγμένο ΤΕΜΑΧΙΟ Διασύνδεσης με δύο τρόπους:
–Επιλέξτε Ρυθμίσεις Επιλογής Διασύνδεσης από το θεματικό μενού ΤΕΜΑΧΙΟΥ, ή
–Χρησιμοποιήστε Αρχείο > Εξωτερικό Περιεχόμενο > Ρυθμίσεις Επιλογής Διασύνδεσης
Χωρίς Διαπλεκόμενα ΤΕΜΑΧΙΑ (Ρυθμίσεις Διασύνδεσης)
Είναι δυνατόν να έχετε αρκετά επίπεδα ΤΕΜΑΧΙΩΝ Διασύνδεσης τα οποία διαπλέκονται το ένα μέσα στο άλλο.
Σημείωση: Τα βασισμένα σε IFC ή Rhino ΤΕΜΑΧΙΑ, δεν μπορούν να έχουν διαπλεκόμενα ΤΕΜΑΧΙΑ. Εντούτοις, τα βασισμένα σε IFC ή Rhino ΤΕΜΑΧΙΑ μπορούν να είναι διαπλεκόμενα εντός ενός διασυνδεδεμένου PLN.
Εάν δεν θέλετε να συμπεριλαμβάνονται τα διαπλεκόμενα ΤΕΜΑΧΙΑ σε αυτή τη Διασύνδεση, τσεκάρετε το Χωρίς Διαπλεκόμενα ΤΕΜΑΧΙΑ. Αυτό ισχύει μόνο για την τρέχουσα Διασύνδεση.
Για να συμπεριλάβετε πάλι τα αγνοηθέντα ΤΕΜΑΧΙΑ, ανοίξτε τις Ρυθμίσεις Επιλογής Διασύνδεσης και αφαιρέστε το τσεκάρισμα από το κουτάκι.
Σημείωση: Για αγνόηση ή συμπερίληψη διαπλεκόμενων ΤΕΜΑΧΙΩΝ σε όλες τις διασυνδέσεις αυτού του ΤΕΜΑΧΙΟΥ, χρησιμοποιήστε τον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης.
Δείτε: Διαπλεκόμενα ΤΕΜΑΧΙΑ (Διαχειριστής ΤΕΜΑΧΙΟΥ Διασύνδεσης).
Αλλαγή ΤΕΜΑΧΙΟΥ
Επιλέξτε ένα άλλο ΤΕΜΑΧΙΟ για να αντικαταστήσετε το επιλεγμένο ΤΕΜΑΧΙΟ.
Διακοπή Διασύνδεσης (Ενσωμάτωση Στοιχείων)
Δείτε: Διακοπή Διασύνδεσης (Ενσωμάτωση Στοιχείων).
Αποθήκευση ως Αρχείο
Δείτε: Αποθήκευση Διασύνδεσης ως Αρχείο....
Το Κεντρικό Ριζόχαρτο ελέγχει συνολικά την ορατότητα και το κλείδωμα ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης. Αυτό το Κεντρικό Ριζόχαρτο, είναι ένα συνηθισμένο ριζόχαρτο του αρχείου υποδοχής και μπορεί να περιλαμβάνει οποιαδήποτε άλλα στοιχεία.
•Διαφορετικές Διασυνδέσεις του ίδιου ΤΕΜΑΧΙΟΥ μπορεί να αντιστοιχούν σε διαφορετικά Κεντρικά Ριζόχαρτα.
•Τα ίδια τα στοιχεία διατηρούν τις αντιστοιχήσεις σε ριζόχαρτα που προκύπτουν από τα στοιχεία που τα συνθέτουν και τοποθετούνται στα αντίστοιχα ριζόχαρτα της τρέχουσας μελέτης, όταν υπάρχουν τα ονόματα αυτών των ριζόχαρτων. Αν είναι απαραίτητο, θα δημιουργηθούν νέα ριζόχαρτα.
Δείτε επίσης: Διασύνδεση IFC Αρχείου.
•Τα ριζόχαρτα που αντιστοιχούν σε κάθε στοιχείο καθορίζουν την ορατότητα των εντός του ΤΕΜΑΧΙΟΥ στοιχείων.
•Συνδυασμοί ριζόχαρτων του πηγαίου αρχείου δεν εισάγονται με τα ΤΕΜΑΧΙΑ.
Σημείωση: Προκειμένου να έχετε καλύτερα αποτελέσματα, χρησιμοποιήστε την ίδια δομή ριζόχαρτων τόσο στο αρχείο πηγής, όσο και στο αρχείο υποδοχής.
Καθορίστε ένα προαιρετικό, ειδικό Κεντρικό ID για αυτή τη Διασύνδεση: αυτό είναι μία ετικέτα που προστίθεται στο ID Στοιχείου κάθε στοιχείου Διασύνδεσης.

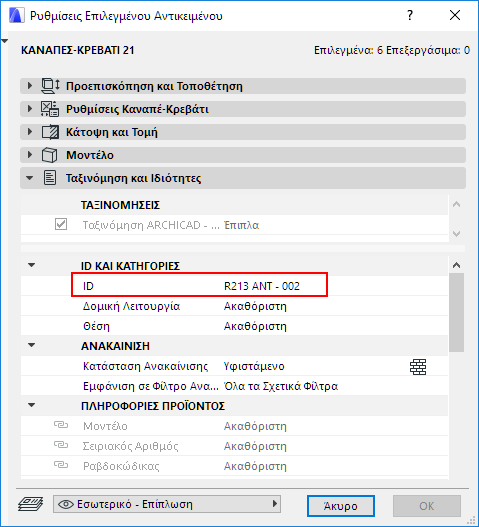

Για παράδειγμα: όταν διασυνδέετε ένα δωμάτιο ξενοδοχείου, καθορίστε το Κεντρικό ID του για να αντιστοιχεί στον αριθμό του δωματίου του. Κάθε στοιχείο της Διασύνδεσης έχει τώρα ένα ID Στοιχείου που επεκτείνεται με τον αριθμό αυτού του δωματίου (π.χ. R213).
Επέκταση ID Στοιχείου Χώρου με Κεντρικό ID
Σε ένα άλλο παράδειγμα: επεκτείνετε το ID Στοιχείου Χώρου με το Κεντρικό ID της Διασύνδεσης στην οποία ανήκει.

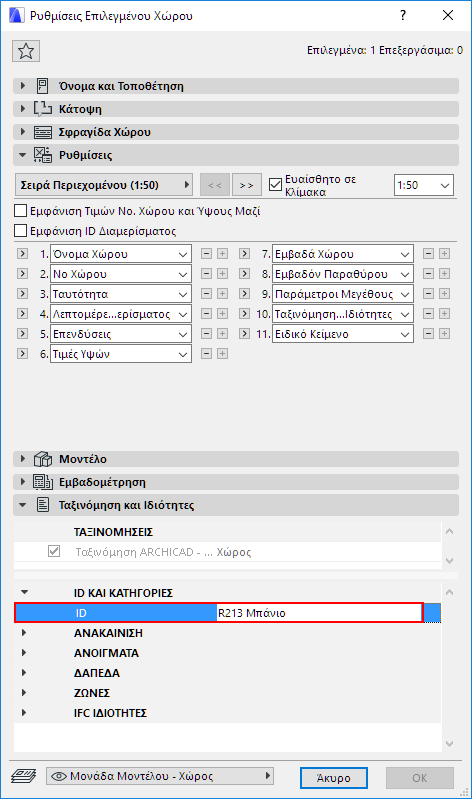

–Για παράδειγμα, ένας Χώρος με το ID Στοιχείου να είναι "Μπάνιο" στο πηγαίο αρχείο, τοποθετείται στο αρχείο υποδοχής ως τμήμα ενός ΤΕΜΑΧΙΟΥ που το Κεντρικό ID του είναι R213. Το ID Χώρου θα γίνει R213 Μπάνιο.
Σημείωση: Για να εμφανιστεί αυτό το πλήρες ID Χώρου, βεβαιωθείτε ότι οι Ρυθμίσεις Χώρου χρησιμοποιούν τη μορφή “ID Διασύνδεσης και Στοιχείου”.
Προσανατολισμός
•Γράψτε μία τιμή στο πεδίο Προσανατολισμός εάν θέλετε να τοποθετήσετε τη Διασύνδεση υπό μία γωνία, σε σχέση με τον προσανατολισμό της στο πηγαίο αρχείο.
•Τσεκάρετε το κουτί δίπλα στο πεδίο Προσανατολισμός, προκειμένου να τοποθετήσετε το Συμμετρικό του ΤΕΜΑΧΙΟΥ.
Προσαρμογή γωνίας των στοιχείων σταθερής γωνίας ώστε να αντανακλούν τη στροφή Διασύνδεσης:
Τσεκάρετέ το εάν αυτά τα σταθερής γωνίας στοιχεία θέλετε να στραφούν (π.χ. Σημάνσεις ή Σφραγίδες Χώρου), ώστε να ακολουθούν τον νέο προσανατολισμό της Διασύνδεσης.
Ταύτιση Ορόφου
Εάν έχετε τοποθετήσει ένα πολυώροφο ΤΕΜΑΧΙΟ σε μία μελέτη υποδοχής που περιέχει λιγότερους ορόφους από το τοποθετημένο ΤΕΜΑΧΙΟ, οι όροφοι του ΤΕΜΑΧΙΟΥ που “περισσεύουν” από τη μελέτη υποδοχής δεν θα είναι ορατοί.
Οι Ρυθμίσεις Διασύνδεσης εμφανίζουν οπτική πληροφόρηση για αυτήν την κατάσταση:
Για να επιλυθεί αυτό, δημιουργήστε τους απαιτούμενους πρόσθετους ορόφους στη μελέτη Υποδοχής.

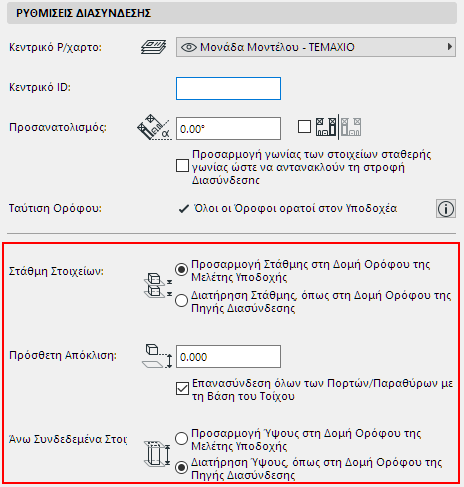

Αυτοί οι έλεγχοι ισχύουν όταν η δομή ορόφου του ΤΕΜΑΧΙΟΥ Διασύνδεσης δεν είναι ίδια με τη δομή ορόφου της μελέτης Υποδοχής.
•Προσαρμογή Στάθμης στη Δομή Ορόφου της Μελέτης Υποδοχής: Οι στάθμες στοιχείων θα ακολουθούν τις αλλαγές στις Στάθμες Ορόφων της Μελέτης Υποδοχής. Επομένως, τα Στοιχεία Διασύνδεσης μπορούν να μετατοπίζονται κατακορύφως.
Σημείωση: Εάν διαλέξετε αυτήν την επιλογή, δείτε και τις πρόσθετες επιλογές για τα Άνω Συνδεδεμένα Στοιχεία και τις στάθμες Πόρτας/Παραθύρου (δείτε παρακάτω ελέγχους).
•Διατήρηση Στάθμης όπως στη Δομή Ορόφου της Πηγής Διασύνδεσης: Όλα τα στοιχεία Διασύνδεσης θα διατηρούν τις αρχικές τους κατακόρυφες θέσεις σε σχέση με το σημείο ένθεσης της Διασύνδεσης.
Σημείωση: Κατά τη διασύνδεση IFC αρχείων, βεβαιωθείτε ότι χρησιμοποιείτε την επιλογή Διατήρηση Στάθμης! Διαφορετικά, το εισαγόμενο μοντέλο μπορεί “καταρρεύσει” όταν τα στοιχεία του τοποθετηθούν σε μία διαφορετική δομή ορόφων.
Προαιρετικά, ορίστε μία Πρόσθετη Απόκλιση (δείτε παρακάτω).
Πρόσθετη Απόκλιση
Εισάγετε μία προαιρετική τιμή απόκλισης Στάθμης. Αυτή τροποποιεί την τιμή στάθμης των στοιχείων στη Διασύνδεση.
Επανασύνδεση όλων των Πορτών/Παραθύρων με τη Βάση του Τοίχου
Εάν το τσεκάρετε: Πόρτες/Παράθυρα των οποίων η ποδιά ή το πρέκι - στο πηγαίο αρχείο - ήταν συνδεδεμένα με έναν συγκεκριμένο όροφο, θα χάσουν τη σύνδεση ορόφου, και αντί αυτής θα συνδεθούν με τη βάση του Τοίχου στο αρχείο υποδοχής.
Διαφορετικά, οι ποδιές/πρέκια των Πορτών και των Παραθύρων θα είναι συνδεδεμένες με τους ορόφους στο αρχείο υποδοχής.
Άνω Συνδεδεμένα Στοιχεία
•Προσαρμογή Ύψους στη Δομή Ορόφου της Μελέτης Υποδοχής: Τα Άνω Συνδεδεμένα στοιχεία θα τεντωθούν ή θα συμπιεστούν για να εναρμονιστούν με την αντίστοιχη δομή του αρχείου-ξενιστής. Διαθέσιμη όταν είναι τσεκαρισμένη η επιλογή “Προσαρμογής Στάθμης...”.
•Διατήρηση Ύψους, όπως στη Δομή Ορόφου της Πηγής Διασύνδεσης: Τα Άνω Συνδεδεμένα στοιχεία δεν θα τεντωθούν (θα διατηρήσουν τα αρχικά τους ύψη).
