Αποθήκευση Επιλογής σε Διάταξη PLN

Χρησιμοποιήστε αυτό το χαρακτηριστικό για να διασπάσετε ένα Archicad μοντέλο σε πολλαπλά PLN αρχεία, τα οποία μπορούν να δράσουν ως ΤΕΜΑΧΙΑ Διασύνδεσης.

Για παράδειγμα, μπορείτε να αποθηκεύσετε την πρόσοψη κτηρίου ως ένα ξεχωριστό αρχείο από το υπόλοιπο κτήριο, ή να αποθηκεύσετε δύο πτέρυγες του κτηρίου σε ξεχωριστά αρχεία.

Κάθε ξεχωριστό PLN αρχείο διατηρεί το πλήρες 2D περιεχόμενο όπως εμφανίζεται στον Πλοηγό - συμπεριλαμβανομένων των Πινακίδων, των Φύλλων Εργασίας και των Λεπτομερειών. Τα δύο μέρη του αρχικού μοντέλου έχουν πλέον “διασπαστεί”.

(Αντιθέτως, η αποθήκευση μίας επιλογής σε διάταξη MOD, αποθηκεύει μόνο τα δεδομένα του μοντέλου και της Κάτοψης).

Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ

1.Ανοίξτε το αρχικό μοντέλο, και επιλέξτε το τμήμα του που θέλετε να αποθηκεύσετε ως ένα ξεχωριστό PLN αρχείο.

2.Χρησιμοποιήστε Αρχείο > Εξωτερικό Περιεχόμενο > Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ

3.Εισάγετε ή επιλέξτε ένα όνομα αρχείου.

4.Επιλέξτε τη διάταξη Solo Μελέτη Archicad (.pln).

5.Κάντε κλικ στο Αποθήκευση.

6.Το Archicad διασπά αυτομάτως τη μελέτη. Το αρχικό αρχείο PLN και η αποθηκευμένη επιλογή PLN είναι ανοικτές σε δύο ξεχωριστά Archicad. Η οπτική πληροφόρηση σας επιτρέπει να γνωρίζετε τι ακριβώς συμβαίνει.

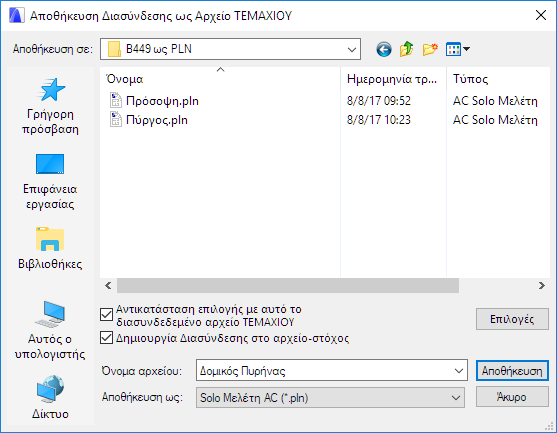

Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος για να διασυνδέσετε τις δύο μελέτες μεταξύ τους σε ένα βήμα, όπως περιγράφεται στα εξής:

Διάσπαση και Διασύνδεση Μερών Μοντέλου

Σε αυτό το παράδειγμα, η πρόσοψη μεγάλου ύψους είναι επιλεγμένη και αποθηκεύτηκε ως ένα αρχείο PLN, και διασυνδέθηκε με το αρχικό αρχείο του πύργου.

1.Ανοίξτε το αρχείο μοντέλου (Πύργος).

2.Επιλέξτε τα στοιχεία της πρόσοψης (τα Τοιχοπετάσματα) στην Κάτοψη ή στο 3D παράθυρο.

Σημείωση: Όταν επιλέγετε στην Κάτοψη, χρησιμοποιήστε την πολυώροφη επιλογή του εργαλείου Πλαίσιο Επιλογής, ώστε να συμπεριλάβετε στοιχεία από αρκετούς ορόφους - δείτε Ένας Όροφος ή Όλοι οι Όροφοι.

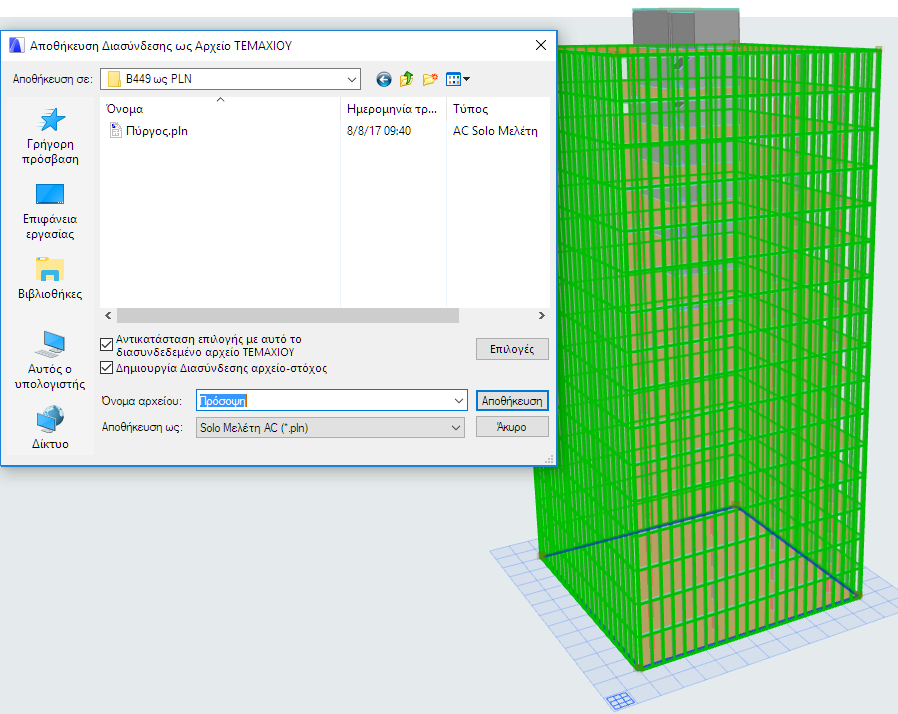

3.Πηγαίνετε στο Αρχείο > Εξωτερικό Περιεχόμενο > Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ , για να ανοίξετε τον εξής διάλογο:

4.Εισάγετε ή επιλέξτε ένα όνομα αρχείου.

5.Επιλέξτε τη διάταξη Solo Μελέτη Archicad (.pln).

6.Τσεκάρετε και τις δύο επιλογές:

– Αντικατάσταση επιλογής με αυτό το διασυνδεδεμένο αρχείο ΤΕΜΑΧΙΟΥ

–Δημιουργία διασύνδεσης στο αρχείο-στόχος

7.Κάντε κλικ στο Αποθήκευση.

8.Το Archicad διασπά τη μελέτη και ανοίγει την αποθηκευμένη επιλογή (την Πρόσοψη) σε μία δεύτερη συνεδρία του Archicad.

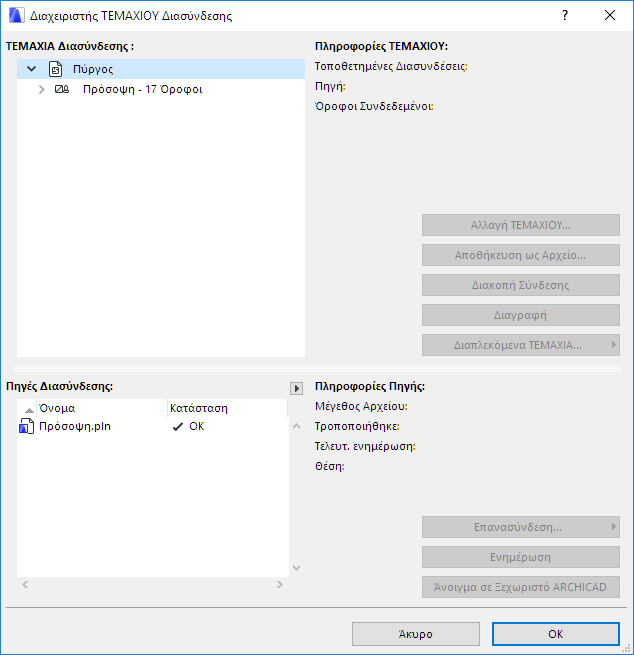

9.Τώρα έχετε δύο μελέτες Archicad ανοικτές: τον Πύργο (με την Πρόσοψη διασυνδεδεμένη σε αυτόν), και την Πρόσοψη (με τον Πύργο διασυνδεδεμένο σε αυτήν).

Μπορείτε να αποθηκεύετε οποιονδήποτε αριθμό επιλογών PLN από το αρχικό μοντέλο Archicad και να τα διασυνδέετε αυτομάτως στο αρχικό μοντέλο.

Ωστόσο, εάν θέλετε να διασυνδέσετε και τα προκύπτοντα “δευτερεύοντα” αρχεία PLN μεταξύ τους, θα πρέπει να το κάνετε χειροκίνητα.
