Ένα ΜΗΥ Σύστημα είναι ένα αποθηκευμένο σύνολο πενών, χρωμάτων και υλικών που χρησιμοποιούνται για την εμφάνιση ΜΗΥ στοιχείων στη μελέτη σας. Τα ΜΗΥ Συστήματα είναι χαρακτηριστικά της μελέτης Archicad.

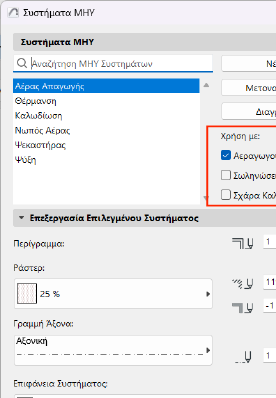

Τα ΜΗΥ Συστήματα ορίζονται ή επεξεργάζονται από εσάς στο
•Σχεδίαση > ΜΗΥ Συστήματα και στο
•Επιλογές > Χαρακτηριστικά Στοιχείου > ΜΗΥ Συστήματα
(ή χρησιμοποιήστε τη συντόμευση ΜΗΥ Συστήματα από την Γραμμή Εργαλείων ΜΗΥ Έργων).
Αυτοί οι έλεγχοι είναι ανάλογοι με εκείνους άλλων χαρακτηριστικών Archicad (όπως Γραμμές). Δημιουργείτε ένα νέο ΜΗΥ Σύστημα ή μετονομάζετε ένα υφιστάμενο.
Χρήση Με: Τσεκάρετε μία ή περισσότερες κατηγορίες ΜΗΥ εργαλείων για τις οποίες θέλετε να χρησιμοποιήσετε αυτό το ΜΗΥ Σύστημα:
•Αεραγωγούς
•Σωληνώσεις
•Σχάρα Καλωδίων
Το ΜΗΥ Σύστημα (βασισμένο στη διαθεσιμότητα “Χρήση με” που ορίζετε εδώ) μπορεί στη συνέχεια να ανατεθεί σε συγκεκριμένα MEP εργαλεία, σε μεμονωμένες ΜΗΥ συνδέσεις ή σε μία λειτουργία Όδευσης.
Δείτε τις ακόλουθες ενότητες:
Ανάθεση ΜΗΥ Συστήματος σε Ρυθμίσεις Εργαλείου
Ανάθεση ΜΗΥ Συστήματος σε Κάθε Σύνδεση Στοιχείου
Ορισμός Ρυθμίσεων στην Παλέτα Όδευση
Ανάθεση ΜΗΥ Συστήματος σε Ρυθμίσεις Εργαλείου

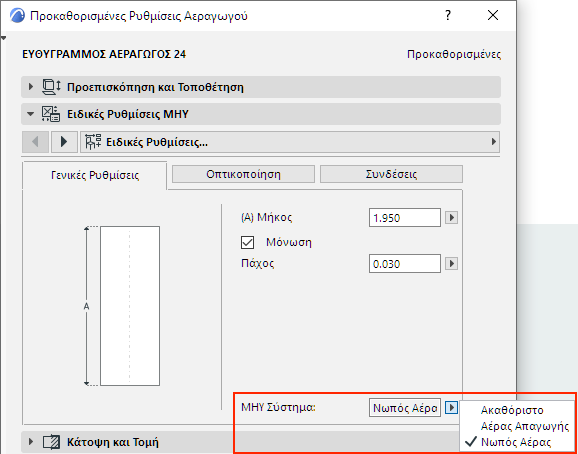

Για ένα ΜΗΥ-συμβατό στοιχείο βιβλιοθήκης που χρησιμοποιεί ένα μεμονωμένο ΜΗΥ Σύστημα (π.χ. Αεραγωγός):
1.Στον διάλογο Ρυθμίσεων Εργαλείου, πηγαίνετε στο πάνελ Γενικές Ρυθμίσεις.
2.Χρησιμοποιήστε το pop-up ΜΗΥ Σύστημα για να αναθέσετε ένα ΜΗΥ Σύστημα στην τρέχουσα επιλεγμένη σύνδεση, ή αλλιώς αφήστε την τιμή ως “Ακαθόριστο.”
Η pop-up λίστα ΜΗΥ Σύστημα περιέχει μόνον εκείνα τα ΜΗΥ Συστήματα που έχουν οριστεί να εφαρμόζονται στον ΜΗΥ τύπο του τρέχοντος στοιχείου: Αεραγωγοί, Σωληνώσεις ή Σχάρα Καλωδίων.
Ανάθεση ΜΗΥ Συστήματος σε Κάθε Σύνδεση Στοιχείου

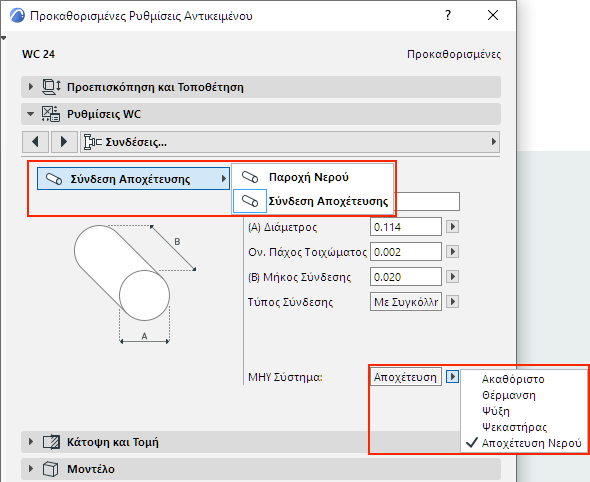

Ορισμένα ΜΗΥ στοιχεία έχουν πολλές συνδέσεις που χρησιμοποιούνται για διαφορετικούς σκοπούς. Για παράδειγμα, ένα αντικείμενο WC με σωλήνες πόσιμου νερού και αποχέτευσης
Μπορείτε να αναθέσετε ΜΗΥ Σύστημα, μεμονωμένα για κάθε σύνδεση, στην καρτέλα Συνδέσεις του διαλόγου Ρυθμίσεων:
