Εισαγωγή ΜΗΥ Στοιχείων Σύνδεσης

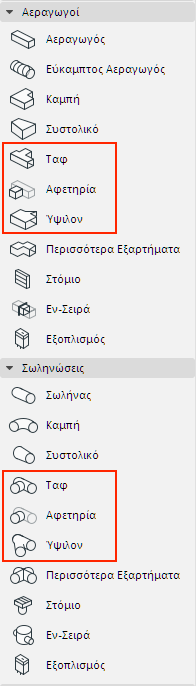

Τα ΜΗΥ εργαλεία τύπου Σύνδεσμος είναι τα Ταφ (Τ), Ύψιλον (Υ) και Αφετηρία.

Γενικά, θα προσθέσετε ΜΗΥ στοιχεία τύπου-σύνδεσμος σε ένα ήδη τοποθετημένο, ευθύγραμμο ΜΗΥ στοιχείο.

Σημείωση: Βεβαιωθείτε ότι η λειτουργία Αυτόματη Ομαδοποίηση (Επεξεργασία > Ομαδοποίηση > Αυτόματη Ομαδοποίηση) είναι ανενεργή. Οι σύνδεσμοι δεν μπορούν να τοποθετηθούν σε ομαδοποιημένα στοιχεία.

1.Ενεργοποιήστε το επιθυμητό εργαλείο Σύνδεσης (Ταφ, Ύψιλον ή Αφετηρία).

2.Κάντε κλικ στο υφιστάμενο στοιχείο - στην κεντρική γραμμή ή στο τελικό σημείο του - για να τοποθετήσετε τον σύνδεσμο.

Σημείωση: Για να τοποθετήσετε μία Αφετηρία, κάντε κλικ στην κεντρική γραμμή του στοιχείου.

3.Ανάλογα με το πού κάνατε κλικ και τον τύπο συνδέσμου, ενδέχεται να απαιτούνται πρόσθετα κλικ: μετακινήστε τον κέρσορα για να δείτε τις πιθανές θέσεις: πρέπει να διακλαδώσει το δεξί, το αριστερό, το άνω ή το κάτω μέρος του αεραγωγού;

4.Κάντε κλικ σε μία από αυτές τις τέσσερις θέσεις για να επιλέξετε την επιθυμητή γεωμετρία.

      Δεξιά

         Αριστερά

           Άνω

         Κάτω

Δείτε επίσης: Αρχή Όδευσης με έναν Σύνδεσμο.

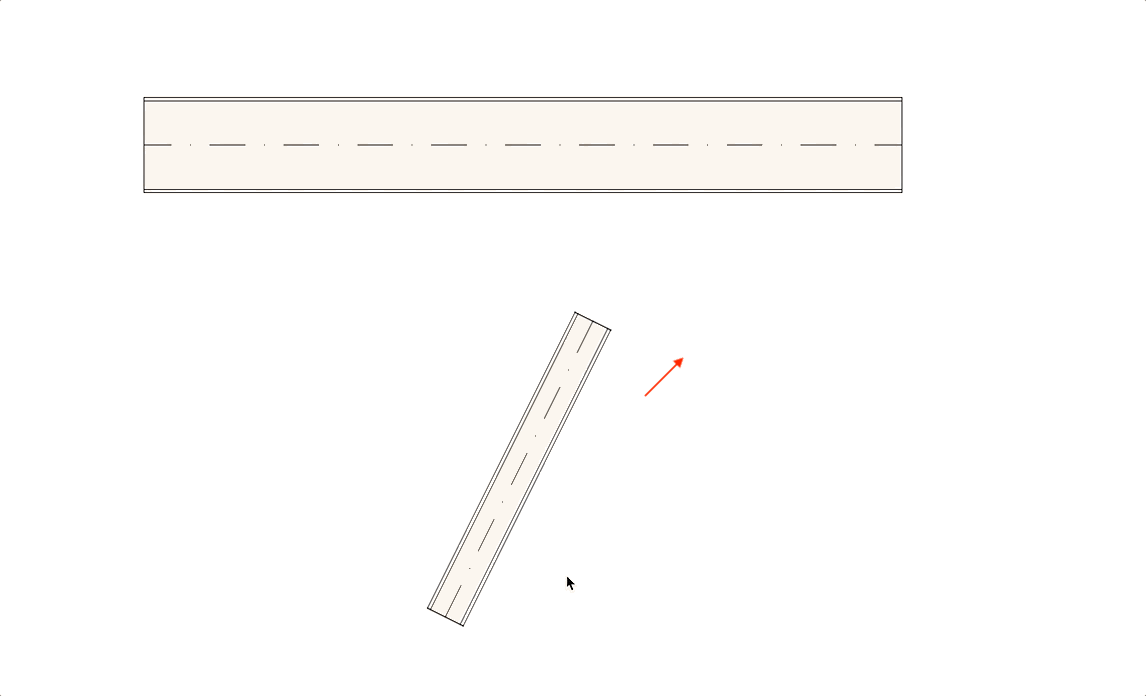

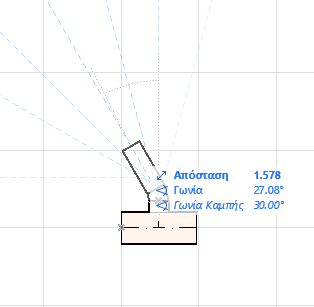

5.Κατά περίπτωση: Οι Γραμμές-Οδηγοί θα σας ζητήσουν να κάνετε κλικ για να ορίσετε τη γωνία στην οποία θα συνεχίσετε το επόμενο στοιχείο όδευσης.

Σημείωση: Αν θέλετε το επόμενο στοιχείο που θα τοποθετηθεί να είναι κατακόρυφο, μην επιλέξετε καμία από τις τέσσερις οριζόντιες διευθύνσεις. Αντ' αυτού, αλλάξτε τη Μέθοδο Κατασκευής (χρησιμοποιήστε την παλέτα ΜΗΥ Όδευση ή τον Ιχνηλάτη) σε Κατακόρυφη Ανύψωση και στη συνέχεια τοποθετήστε το επόμενο στοιχείο).

Αρχή Όδευσης με έναν Σύνδεσμο

Μπορείτε να ξεκινήσετε μία λειτουργία Όδευσης τοποθετώντας έναν σύνδεσμο (Ταφ, Αφετηρία, Ύψιλον) σε ένα ήδη τοποθετημένο ευθύγραμμο ΜΗΥ τμήμα.

1.Κάντε κλικ στο Αρχή Όδευσης της παλέτας ΜΗΥ Όδευση

2.Κάντε κλικ στον άξονα ενός τοποθετημένου ΜΗΥ στοιχείου

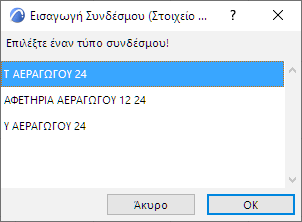

3.Εμφανίζεται ο διάλογος Εισαγωγή Συνδέσμου (Στοιχείο Σύνδεσης).

Επιλέξτε τον τύπο συνδέσμου που θέλετε να εισάγετε (π.χ. Τ Αεραγωγού, Αφετηρία Αεραγωγού, Υ Αεραγωγού) και κάντε κλικ στο OK. Οι διαθέσιμοι τύποι συνδέσμου εξαρτώνται από το είδος του στοιχείου που θα κάνετε κλικ (ένας Αεραγωγός, ένας Φορέας Καλωδίων ή ένας Σωλήνας).
