Μεταβαλλόμενα Υψόμετρα κατά την Όδευση

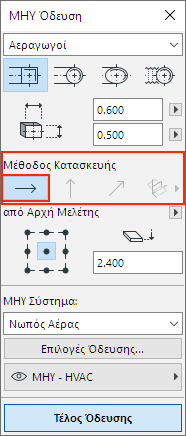

Όλες οι λειτουργίες Όδευσης ξεκινούν με τη ρύθμιση Σταθερό Υψόμετρο (η προκαθορισμένη Μέθοδος Κατασκευής που εμφανίζεται στην παλέτα Όδευση).

Μόλις ξεκινήσετε την Όδευση, μπορείτε να διαλέγετε εναλλακτικές Μεθόδους Κατασκευής:

 (Μπορεί επίσης να ρυθμιστεί στον Ιχνηλάτη, κατά τη διάρκεια της Όδευσης.)

•Κατακόρυφη Ανύψωση: Γυρίστε τη μέθοδο κατασκευής σε “Κατακόρυφη Ανύψωση”.

–Στην Κάτοψη, εμφανίζεται ένας διάλογος: εισάγετε το υψόμετρο στο οποίο θα καταλήγει το επόμενο στοιχείο. Κάντε κλικ στο OK για να κλείσει ο διάλογος, να τοποθετηθεί το κατακόρυφο τμήμα και να συνεχίσετε την όδευση.

–Στο 3D παράθυρο, απλά σχεδιάστε το τμήμα κατά μήκος του κάθετου επιπέδου επεξεργασίας.

•Σταθερή Γωνία Κλίσης: Αλλάξτε τη μέθοδο κατασκευής σε “Σταθερή Γωνία Κλίσης” και εισάγετε μία γωνία. Τα επόμενα στοιχεία της τρέχουσας Όδευσης θα τοποθετούνται κατά μήκος αυτής της κλίσης έως ότου αλλάξετε την τιμή γωνίας ή γυρίσετε σε διαφορετική μέθοδο.

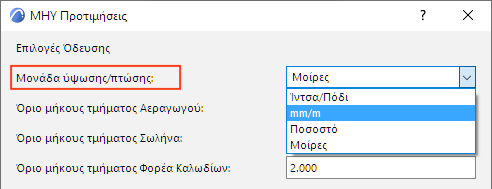

Σημείωση: Η μονάδα μέτρησης της γωνίας (όπως μοίρες ή mm/μέτρο) της κλίσης καθορίζεται στις ΜΗΥ Προτιμήσεις: έλεγχος Μονάδα Ανύψωσης/Πτώσης.

Χρήση Επιπέδων 3D Επεξεργασίας Κατά την Όδευση

Στο 3D Παράθυρο:

1.Ξεκινήστε την Όδευση και τοποθετήστε τουλάχιστον ένα στοιχείο.

2.Γυρίστε σε μία από τις ακόλουθες μεθόδους κατασκευής (χρησιμοποιήστε μία επιλογή από τα εικονίδια Επίπεδα 3D Επεξεργασίας) για να δεσμεύσετε την Όδευση σε ένα 3D επίπεδο:

•Κατά Πλάτος Επίπεδο: εκεί όπου η γραμμή αναφοράς τέμνει τη διεύθυνση του “πλάτους” του τελευταίου τοποθετημένου στοιχείου της όδευσης.

•Καθ' Ύψος Επίπεδο: εκεί όπου η γραμμή αναφοράς τέμνει τη διεύθυνση του “ύψους” του τελευταίου τοποθετημένου στοιχείου της όδευσης.

•Κάθετο Επίπεδο: κάθετο στο διάνυσμα του τελευταίου τοποθετημένου στοιχείου.
