Τα Φορτία μπορούν να τοποθετηθούν στο Δομικό Μέλος ενός φέροντος στοιχείου, στην Κάτοψη ή στην 3D Όψη. Επομένως, πρέπει να είναι ενεργοποιημένο το Δομικό Αναλυτικό Μοντέλο.

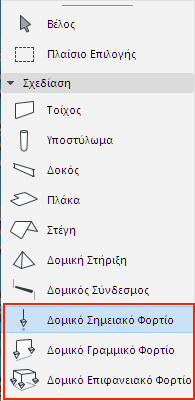

Για να τοποθετήσετε ένα Φορτίο, χρησιμοποιήστε ένα από τα τρία εργαλεία Φορτίου:
•Δομικό Σημειακό Φορτίο
•Δομικό Γραμμικό Φορτίο
•Δομικό Επιφανειακό Φορτίο
Για να ενεργοποιήσετε ένα εργαλείο, επιλέξτε το στην εργαλειοθήκη.
Τοποθέτηση Σημειακού Φορτίου
Σημειακά Φορτία μπορούν να εισαχθούν σε:
•1D Μέλη (κόμβο ή ακμή)
•2D Μέλη (κόμβο, ακμή ή επιφάνεια)
1.Ενεργοποιήστε το εργαλείο Δομικό Σημειακό Φορτίο.
2.Στις Ρυθμίσεις Εργαλείου ή στην Παλέτα Πληροφοριών: Επιλέξτε μία Περίπτωση Φορτίου (Δείτε Ρυθμίσεις Εργαλείου Φορτίο).
3.Ενώ τοποθετείτε το στοιχείο Φορτίο, επισημαίνεται το πιθανό στοιχείο-ξενιστής (Δομικό Αναλυτικό Μέλος). Μπορείτε επίσης να έχετε μία προεπισκόπηση του πώς θα είναι το Φορτίο μετά την τοποθέτηση.
Σημείωση: Εάν αιωρείτε τον κέρσορα πάνω από πολλά στοιχεία-ξενιστές, χρησιμοποιήστε το πλήκτρο "tab" για να κινείστε διαδοχικά από το ένα στο άλλο μέχρι να επισημανθεί το κατάλληλο.
4.Κάντε κλικ για τοποθέτηση.

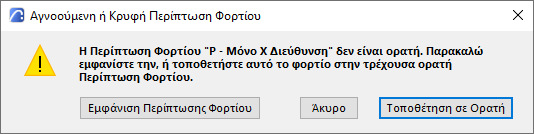

Σημείωση: Τα Φορτία είναι ορατά μόνο εάν ανήκουν στην τρέχουσα ορατή Περίπτωση Φορτίου. Εάν προσπαθήσετε να τοποθετήσετε ένα στοιχείο Φορτίου που δεν ανήκει στην τρέχουσα ορατή Περίπτωση Φορτίου, λαμβάνετε μία ειδοποίηση.

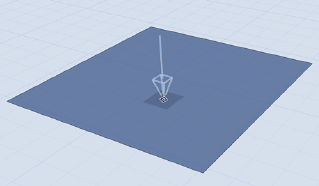

Τοποθέτηση ενός Σημειακού Φορτίου
|
|
|
|
Σημειακή Δύναμη |
Σημειακή Ροπή |
Τοποθέτηση Γραμμικού Φορτίου
Γραμμικά Φορτία μπορούν να εισαχθούν σε:
•1D Μέλη (κόμβο ή ακμή)
•2D Μέλη (κόμβο ή ακμή)
Σημείωση: Το Archicad υποστηρίζει την εισαγωγή (μέσω SAF) Γραμμικών Φορτίων τοποθετημένων σε επιφάνειες.
1.Ενεργοποιήστε το εργαλείο Δομικό Γραμμικό Φορτίο
2.Στις Ρυθμίσεις Εργαλείου ή στην Παλέτα Πληροφοριών: Επιλέξτε μία Περίπτωση Φορτίου για το νέο σας στοιχείο Φορτίου (δείτε Ρυθμίσεις Εργαλείου Φορτίο)
3.Ενώ τοποθετείτε το στοιχείο Φορτίο, επισημαίνεται το πιθανό στοιχείο-ξενιστής (Δομικό Αναλυτικό Μέλος). Μπορείτε επίσης να έχετε μία προεπισκόπηση του πώς θα είναι το Φορτίο μετά την τοποθέτηση.
Σημείωση: Εάν αιωρείτε τον κέρσορα πάνω από πολλά στοιχεία-ξενιστές, χρησιμοποιήστε το πλήκτρο "tab" για να κινείστε διαδοχικά από το ένα στο άλλο μέχρι να επισημανθεί το κατάλληλο.
4.Κάντε κλικ σε ένα Μέλος για να καθορίσετε το σημείο εκκίνησης.
5.Σύρετε τον κέρσορα σε έναν άλλο κόμβο ή ακμή του ίδιου Μέλους για να καθορίσετε τη Γραμμή.
6.Κάντε κλικ για να τοποθετήσετε το Γραμμικό Φορτίο.
Σημείωση: Τα Φορτία είναι ορατά μόνο εάν ανήκουν στην τρέχουσα ορατή Περίπτωση Φορτίου. Εάν προσπαθήσετε να τοποθετήσετε ένα στοιχείο Φορτίου που δεν ανήκει στην τρέχουσα ορατή Περίπτωση Φορτίου, λαμβάνετε μία ειδοποίηση.

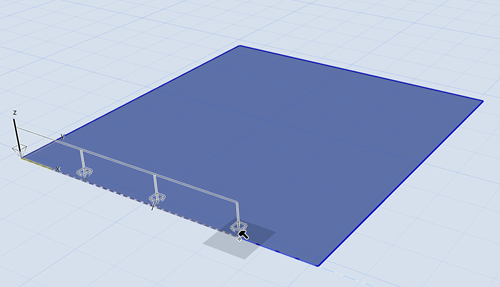

Τοποθέτηση ενός Γραμμικού Φορτίου
Πολλαπλά Γραμμικά Φορτία σε 2D Μέλος
Σε ένα πολύγωνο 2D Μέλος: τοποθετήστε πολλαπλά Γραμμικά Φορτία με κλικ στις αντιδιαμετρικές κορυφές του πολυγώνου.

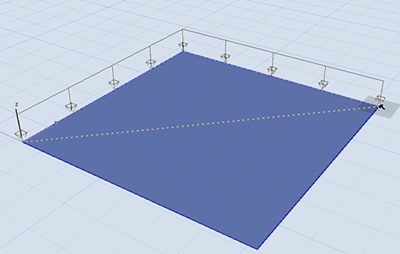

Κάντε κλικ στο Tab για να δείτε προεπισκοπήσεις των εναλλακτικών διαδρομών Γραμμικού Φορτίου

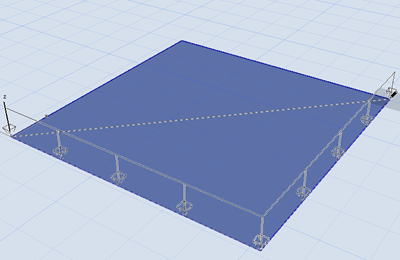

Κάντε κλικ στο Tab για να Δείτε Εναλλακτικές Τοποθετήσεις

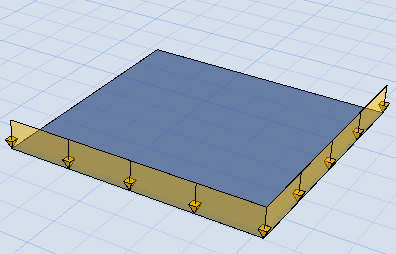

Κάντε κλικ για τοποθέτηση:
Γραμμικά Φορτία σε Όλες τις Ακμές (Συντόμευση)
Χρησιμοποιήστε το "space + κλικ" για να δημιουργήσετε Γραμμικά Φορτία σε όλες τις ακμές 2D Μέλους.
Τοποθέτηση Επιφανειακού Φορτίου
Επιφανειακά Φορτία μπορούν να τοποθετηθούν σε ολόκληρη την επιφάνεια ενός 2D Μέλους.
1.Ενεργοποιήστε το εργαλείο Δομικό Επιφανειακό Φορτίο
2.Στις Ρυθμίσεις Εργαλείου ή στην Παλέτα Πληροφοριών: Επιλέξτε μία Περίπτωση Φορτίου για το νέο σας στοιχείο Φορτίου (δείτε Ρυθμίσεις Εργαλείου Φορτίο)
3.Ενώ τοποθετείτε το στοιχείο Φορτίο, επισημαίνεται το πιθανό στοιχείο-ξενιστής (Δομικό Αναλυτικό Μέλος). Μπορείτε επίσης να έχετε μία προεπισκόπηση του πώς θα είναι το Φορτίο μετά την τοποθέτηση.
Σημείωση: Εάν αιωρείτε τον κέρσορα πάνω από πολλά στοιχεία-ξενιστές, χρησιμοποιήστε το πλήκτρο "tab" για να κινείστε διαδοχικά από το ένα στο άλλο μέχρι να επισημανθεί το κατάλληλο.
4.Κάντε κλικ για να τοποθετήσετε το Επιφανειακό Φορτίο.
Σημείωση: Τα Φορτία είναι ορατά μόνο εάν ανήκουν στην τρέχουσα ορατή Περίπτωση Φορτίου. Εάν προσπαθήσετε να τοποθετήσετε ένα στοιχείο Φορτίου που δεν ανήκει στην τρέχουσα ορατή Περίπτωση Φορτίου, λαμβάνετε μία ειδοποίηση.

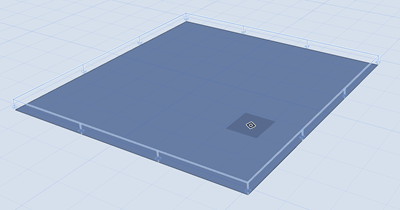

Τοποθέτηση ενός Επιφανειακού Φορτίου
Μπορείτε επίσης να δημιουργείτε κινητά φορτία στους Χώρους, αυτόματα.
Δείτε: Δημιουργία Κινητών Φορτίων.
