Προετοιμασία και Εξαγωγή ενός Αρχείου Δεδομένων SAF για Διασφάλιση Τυπικής αντιστοίχησης

Χρησιμοποιήστε αυτήν τη μέθοδο εάν η μελέτη σας χρησιμοποιεί περιορισμένο αριθμό συγκεκριμένων Υλικών/Διατομών SAF. Με αυτόν τον τρόπο μπορείτε εύκολα να αποκτήσετε πρόσβαση στα ακριβή ονόματα Υλικού/Διατομής που χρησιμοποιούνται στο εξωτερικό λογισμικό.

Σημείωση: Η Graphisoft παρέχει επίσης πολλά προκαθορισμένα αρχεία δεδομένων SAF - πρόκειται για πολύ πιο περιεκτικούς καταλόγους. Δείτε: Λήψη Αρχείων Δεδομένων SAF βελτιστοποιημένων για δομοστατικές εφαρμογές

Στο εξωτερικό λογισμικό, δημιουργήστε ένα αρχείο που περιέχει όλα τα Υλικά SAF και τις Διατομές SAF που χρησιμοποιούνται από το εξωτερικό λογισμικό (π.χ. SCIA Engineer ή RISA-3D). Στη συνέχεια, εξαγάγετε το αρχείο ως SAF (*.xls).(Αυτό το αποθηκευμένο αρχείο δεν χρειάζεται να περιέχει κανένα πραγματικό δομικό Μέλος, μόνο τις λίστες Διατομών και Υλικών SAF.)

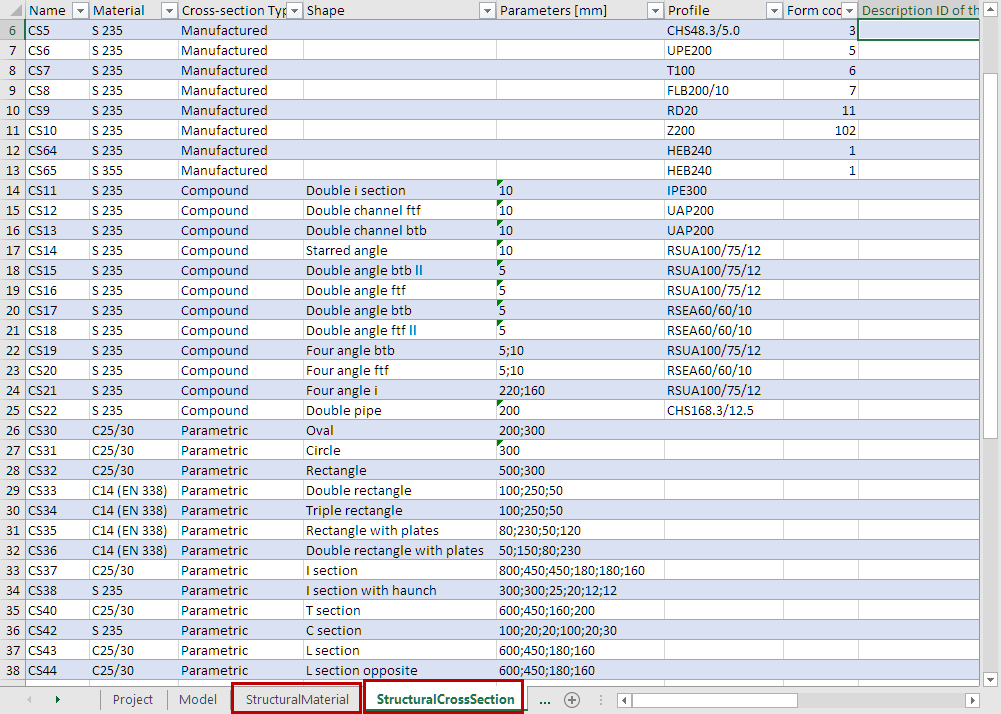

Δείγμα αρχείου SAF, που περιέχει Υλικά και Διατομές SAF

Τώρα μπορείτε να εισάγετε ή να συγχωνεύσετε το αρχείο στον διάλογο του σχετικού Μεταφραστή SAF.

Δείτε αυτές τις ενότητες:

Προσθήκη Περισσότερων Υλικών SAF στη Λίστα Αντιστοίχησης (Εξαγωγή σε SAF)

Προσθήκη Περισσότερων Διατομών SAF στη Λίστα Αντιστοίχησης (Εξαγωγή σε SAF)

Προσθήκη Περισσότερων Διατομών SAF (Εισαγωγή SAF)

Αντιστοίχηση Εισαγόμενων “Γενικών” ή “Παραμετρικών” Διατομών SAF
