Προφίλ Λειτουργίας (Ενεργειακή Αξιολόγηση)

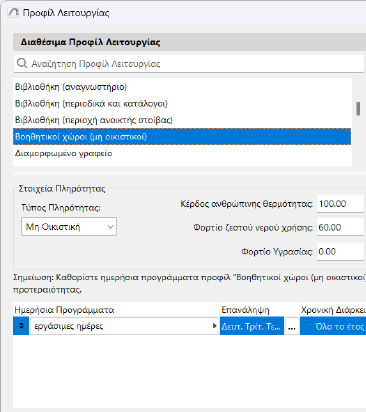

Ανοίξτε αυτόν τον διάλογο από το pop-up της Παλέτας Επισκόπηση Μοντέλου που είναι άνω δεξιά, από το Σχεδίαση > Ενεργειακή Αξιολόγηση > Προφίλ Λειτουργίας, ή με την εντολή Επιλογές > Χαρακτηριστικά Στοιχείου > Προφίλ Λειτουργίας.
Το Προφίλ Λειτουργίας ανήκει στα χαρακτηριστικά του Archicad. Σε κάθε Θερμική Ζώνη μπορεί να ανατεθεί ένα ξεχωριστό Προφίλ Λειτουργίας.
Κάθε Προφίλ Λειτουργίας είναι συσχετισμένο με ένα ημερήσιο πρόγραμμα που περιλαμβάνει τα εξής δεδομένα, ανά ώρα, για ένα πλήρες έτος (συνολικά 8760 ώρες):
•Εύρος απαιτούμενης Εσωτερικής θερμοκρασίας
•Κέρδος ανθρώπινης θερμότητας
•Ανάγκες για ζεστό νερό χρήσης
•Φορτία Υγρασίας

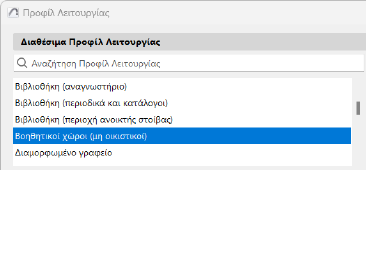

Από τη λίστα των διαθέσιμων προεπιλογών, διαλέξτε το προφίλ λειτουργίας που ταιριάζει καλύτερα στη λειτουργία της επιλεγμένης θερμικής ζώνης. Αυτές οι προκαθορισμένες τιμές αντικατοπτρίζουν τα Προφίλ Λειτουργίας, βάσει των προδιαγραφών του Προτύπου DIN 18599 - Ενεργειακής Αποδοτικότητας των Κτηρίων.
Μπορείτε επίσης να μετονομάσετε ή να δημιουργήσετε και εντός του Archicad, ειδικά Προφίλ Λειτουργίας για την Ενεργειακή Αξιολόγηση, τα οποία να προσθέσετε στη λίστα των Διαθέσιμων Προφίλ Λειτουργίας. Μπορείτε επίσης να τα επεξεργαστείτε όπως θέλετε, αλλάζοντας τις τιμές του "Ημερησίου Προγράμματος" στο οποίο αναφέρονται.

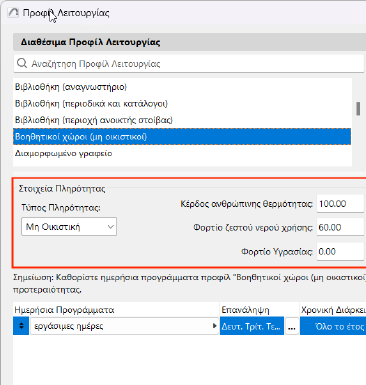

Στοιχεία Πληρότητας
Δείτε παρακάτω τα Στοιχεία Πληρότητας του επιλεγμένου Προφίλ Λειτουργίας.
Εάν χρειάζεται, αλλάξτε οποιαδήποτε από αυτές τις τιμές για καλύτερη ταύτιση με τη λειτουργία της θερμικής ζώνης.
•Τύπος Πληρότητας: Οικιστική ή Μη Οικιστική
•Κέρδος ανθρώπινης θερμότητας: η συνολική ποσότητα της θερμότητας που παράγει το ανθρώπινο σώμα εντός του κτηρίου (W/κεφαλήν)
•Φορτίο ζεστού νερού χρήσης: η αναγκαία ποσότητα ζεστού νερού ανά άτομο, που αντιστοιχεί στην επιλεγμένη λειτουργία του κτηρίου (l/ημέρα, ανά κεφαλή)
•Φορτίο Υγρασίας: η ποσότητα υδρατμών που εισχωρεί στον αέρα του εσωτερικού, ως αποτέλεσμα της λειτουργίας του κτηρίου (l/ημέρα)

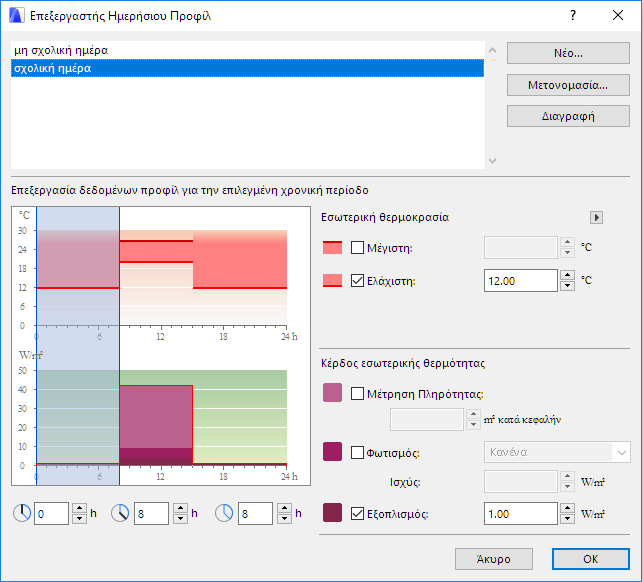

Επιλέξτε το “Επεξεργαστείτε ημερήσιο πρόγραμμα...” ή πατήστε το κουμπί "Ημερήσια Προγράμματα..." για να ανοίξετε τον Επεξεργαστή Ημερήσιου Προφίλ. Αυτός ο διάλογος εμφανίζει δύο γραφήματα ημερήσιας ενασχόλησης με τις αντίστοιχες βασικές τιμές στα δεξιά του κάθε γραφήματος. Αυτοί οι έλεγχοι χρησιμοποιούνται για να ορίσετε το απαιτούμενο εύρος Εσωτερικής θερμοκρασίας καθώς και την μέτρηση Πληρότητας, την πυκνότητα ισχύος Φωτισμού (LPD, σε W/m2) και την πυκνότητα ισχύος Εξοπλισμού (LPD, σε W/m2), που θα κατευθύνουν τα κέρδη Εσωτερικής θερμότητας.

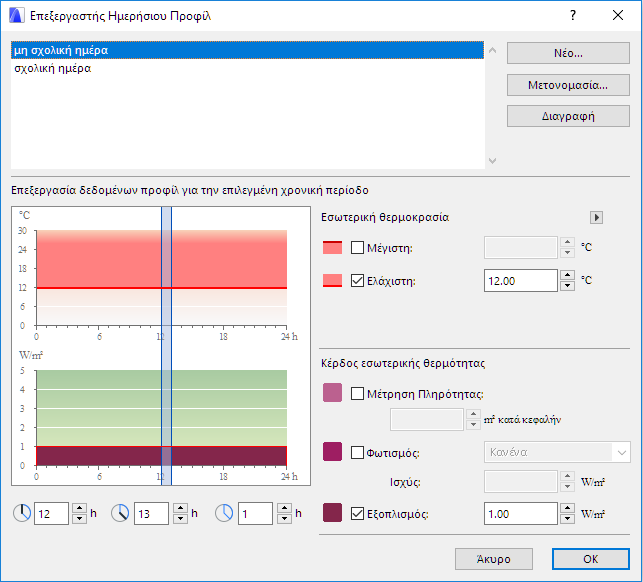

Θεωρητικά, με τον Επεξεργαστή Ημερήσιου Προφίλ, μπορείτε να καθορίσετε διαφορετικές συνθήκες λειτουργίας για κάθε ώρα του έτους αναφοράς.
Εσωτερική θερμοκρασία: Ορίστε το ωριαίο επιτρεπόμενο εύρος εσωτερικής θερμοκρασίας αέρα (μέγιστη και/ή ελάχιστη) κατά τη διάρκεια της ημέρας
Κέρδος εσωτερικής θερμότητας: Καθορίστε τους παράγοντες που έχουν ως αποτέλεσμα την εκπομπή ενέργειας (κέρδος εσωτερικής θερμότητας) κατά τη διάρκεια της ημέρας, ανά m2 εσωτερικού εμβαδού ορόφου (W/m2)
•Μέτρηση Πληρότητας: Αναφερθείτε στους τοπικούς κανονισμούς για να εισάγετε μία τιμή που περιγράφει την πυκνότητα της ανθρώπινης κατοχής για την επιλεγμένη λειτουργία.
•Φωτισμός: Τσεκάρετε το κουτάκι Φωτισμός και στη συνέχεια επιλέξτε έναν τύπο φωτισμού από την πτυσσόμενη λίστα. Η προκαθορισμένη τιμή Ισχύος για τον επιλεγμένο τύπο Εσωτερικού Φωτισμού, εμφανίζεται στο πεδίο Ισχύς. Μπορείτε να τελειοποιήσετε αυτήν την τιμή χειροκίνητα, εάν τη δεδομένη στιγμή της αξιολόγησης, έχετε στη διάθεσή σας τα σχέδια φωτισμού της μελέτης.
•Εξοπλισμός: Αναφερθείτε στους τοπικούς κανονισμούς για να εισάγετε μία τιμή που περιγράφει την πυκνότητα των συσκευών (π.χ.: TVs, Υπολογιστές, servers) για την επιλεγμένη λειτουργία.

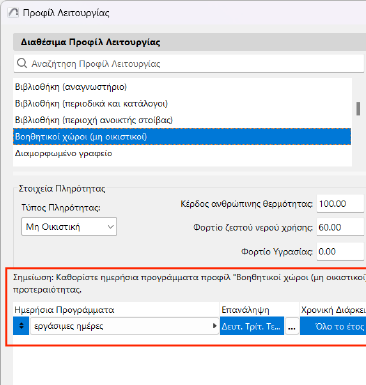

Ετήσιο Πρόγραμμα Λειτουργίας
Επειδή αυτά τα δεδομένα θα διαφέρουν ανάλογα με την ημέρα της εβδομάδας και κατά τη διάρκεια του έτους, το Προφίλ Λειτουργίας αποτελείται από οποιοδήποτε αριθμό ημερήσιων προγραμμάτων, που αντιστοιχούν σε συγκεκριμένα χρονικά διαστήματα και ημέρες της εβδομάδας.
Για κάθε ημερήσιο πρόγραμμα, μπορείτε να καθορίσετε τα εξής χαρακτηριστικά:

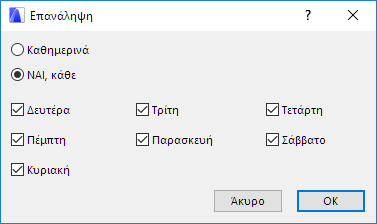

•Επανάληψη: ημέρες της εβδομάδας που ισχύει το συγκεκριμένο πρόγραμμα
•Χρονική Διάρκεια: περίοδοι του έτους προσομοίωσης κατά τη διάρκεια των οποίων ισχύει το πρόγραμμα
Η Επανάληψη και η Χρονική Διάρκεια καθορίζουν τις Σε χρήση ώρες, δηλαδή τον συνολικό αριθμό των ωρών για τις οποίες ισχύει το επιλεγμένο Ημερήσιο Πρόγραμμα.
Εάν ο μετρητής ωρών Μη Καλυπτόμενες, στην κάτω δεξιά γωνία του Ετήσιου Προγράμματος Λειτουργίας, εμφανίζει οποιονδήποτε αριθμό εκτός από το 0, σημαίνει ότι απαιτούνται περαιτέρω τροποποιήσεις στην Επανάληψη και την Χρονική Διάρκεια, διότι υπάρχουν κάποιες ώρες του έτους αναφοράς με περισσότερα από ένα προγράμματα λειτουργίας για αυτές.
Εάν ο μετρητής ωρών Επικαλυπτόμενες, στην κάτω δεξιά γωνία του Ετήσιου Προγράμματος Λειτουργίας, εμφανίζει οποιονδήποτε αριθμό εκτός από το 0, σημαίνει ότι απαιτούνται περαιτέρω τροποποιήσεις στην Επανάληψη και την Χρονική Διάρκεια διότι υπάρχουν κάποιες ώρες του έτους αναφοράς με περισσότερα από ένα προγράμματα λειτουργίας για αυτές. Κάντε κλικ στην κίτρινη προειδοποιητική ετικέτα για λεπτομέρειες που αφορούν τα επικαλυπτόμενα προφίλ.
