Φιλτράρισμα Μοντέλου κατά την Εξαγωγή

Κάθε IFC Μεταφραστής για Εξαγωγή περιέχει καθορισμένες ρυθμίσεις φιλτραρίσματος των στοιχείων που θα εξαχθούν.

Ωστόσο, μπορείτε να τελειοποιήσετε περαιτέρω το σύνολο των εξαγόμενων στοιχείων κατά τη διαδικασία εξαγωγής.

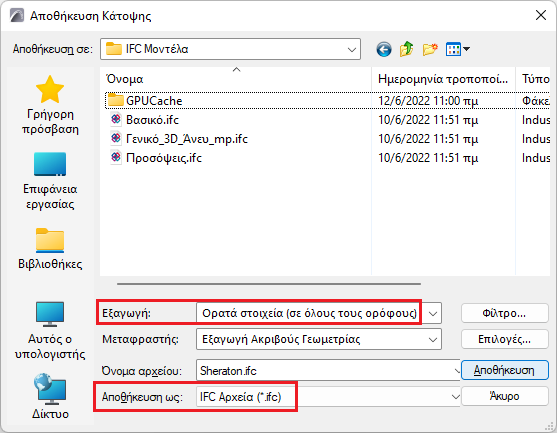

Επιλογές Αποθήκευσης IFC: Στοιχεία προς Εξαγωγή

1.Πηγαίνετε στο Αρχείο > Αποθήκευση ως

2.Επιλέξτε μία διάταξη IFC αρχείου.

3.Στο πεδίο Εξαγωγή, διαλέξτε μία επιλογή:

•Μόνον επιλεγμένα στοιχεία στην τρέχουσα άποψη (αυτή η επιλογή είναι διαθέσιμη μόνον όταν η τρέχουσα άποψη περιλαμβάνει μερικά επιλεγμένα στοιχεία)

•Ορατά στοιχεία σε όλους τους ορόφους. Όταν αποθηκεύετε από την Κάτοψη, μπορείτε να επιλέξετε την εξαγωγή των ορατών στοιχείων μόνο του τρέχοντος ορόφου. Η ορατότητα εξαρτάται από τις ρυθμίσεις εμφάνισης (Ριζόχαρτα, Μερική Εμφάνιση Δομής, κ.λπ.).

•Η πλήρης μελέτη, ανεξάρτητα από οποιαδήποτε επιλογή ή ρύθμιση ριζόχαρτων.

Σημειώσεις:

–Για την εξαγωγή στοιχείων τύπου 2D, στοιχείων σχολιασμού ή στοιχείων καννάβου, δεν αρκεί να πληρούνται τα κριτήρια των φίλτρων που αναφέρονται παραπάνω (π.χ. εξαγωγή βάσει επιλεγμένων ή ορατών στοιχείων). Πρέπει επίσης να ενεργοποιήσετε την εξαγωγή τους, χρησιμοποιώντας τις ρυθμίσεις μεταφραστή. (Δείτε: Επιλέξτε 2D Στοιχεία προς Εξαγωγή.)

–Ο Εκδότης χρησιμοποιεί πάντα τη μέθοδο εξαγωγής των ‘ορατών’ στοιχείων, ανεξαρτήτως των ρυθμίσεων Φίλτρου Μοντέλου του εφαρμοζόμενου IFC Μεταφραστή για Εξαγωγή.

Επιλογές Αποθήκευσης IFC: Φίλτρο Μοντέλου

Στον διάλογο Αποθήκευση, πατήστε το κουμπί Φίλτρο για να ανοίξετε αυτόν τον διάλογο.

Χρησιμοποιήστε αυτήν τη λίστα για περαιτέρω φιλτράρισμα των εξαγόμενων στοιχείων.

Ομαδοποίηση λίστας στοιχείων ανά

Για να γίνει ευκολότερο το φιλτράρισμα, ταξινομήστε τα στοιχεία της λίστας ή ομαδοποιήστε τα ως εξής:

•Τύπο IFC Στοιχείου

•Όροφο: Λίστα στοιχείων ανά όροφο που βρίσκονται

•Ριζόχαρτο: Οι τύποι IFC στοιχείων και τα στοιχεία εμφανίζονται σε λίστα ανά ριζόχαρτο.

•Κάτοχο Στοιχείου: Οι τύποι στοιχείων και τα στοιχεία εμφανίζονται σε λίστα σύμφωνα με αυτόν που τα δημιούργησε. (Κατά την εξαγωγή, όλα τα στοιχεία θεωρούνται ότι ανήκουν στον ίδιο κάτοχο).

Δείτε επίσης: Σημείωση για Κάτοχο Στοιχείου.

Πρόσθετα Φίλτρα Στοιχείου

Εάν χρειαστεί, φιλτράρετε περαιτέρω τα στοιχεία ανά IFC Τομέα ή ανά Δομική Λειτουργία.
