Φιλτράρισμα και Κοπή Στοιχείων στο 3D

Προσπελάστε αυτόν τον διάλογο από:

•Άποψη > Στοιχεία στην 3D Άποψη > Φιλτράρισμα και Κοπή Στοιχείων στο 3D

•Ρυθμίσεις Άποψης (Πάνελ Μόνο 3D)

•Για άνοιγμα αυτού του διαλόγου χρησιμοποιήστε το κουμπί της γραμμής εργαλείων 3D Απεικόνιση.

•Ρυθμίσεις 3D Εγγράφου για επαναπροσδιορισμό κριτηρίων φιλτραρίσματος ενός 3D Εγγράφου.

Σημείωση: Μπορεί να θέλετε να δείτε τους μεν 3D Χώρους σαν συμπαγείς όγκους με τη μέθοδο Σκίασης, τους άλλους δε τύπους στοιχείων με Εμφανείς Ακμές. Για να το πετύχετε (αρχική ρύθμιση στις προηγούμενες εκδόσεις Archicad), εφαρμόστε τον προκαθορισμένο Συνδυασμό Ριζόχαρτων “3D Χώροι - Συμπαγείς”.

Δείτε: Ρυθμίσεις 3D Εγγράφου.

Εμφανείς Όροφοι στο 3D: Καθορίστε τους ορόφους της μελέτης που θα εμφανίζονται στο 3D Παράθυρο:

•Όλοι οι Όροφοι: Εμφάνιση όλων των ορόφων

•Περιορισμένο: Καθορίστε έναν συνεχόμενο εύρος ορόφων (από/έως όροφο).

• Ξάκρισμα Στοιχείων στο εύρος ορόφων: Τσεκάρετε αυτό το κουτάκι για να περικόψετε το μοντέλο στα όρια του εύρους των ορόφων. Εάν αυτό το κουτάκι δεν είναι τσεκαρισμένο, τότε θα εμφανίζεται οποιοδήποτε στοιχείο βρίσκεται έστω και μερικά εντός του εύρους ορόφου.

Επίδραση Πλαισίου Επιλογής: Όταν έχετε χρησιμοποιήσει το εργαλείο Πλαίσιο Επιλογής για τη δημιουργία μίας περιοχής επιλογής πριν από την παραγωγή του μοντέλου, χρησιμοποιήστε αυτές τις Επιλογές για να καθορίσετε το τμήμα της μελέτης που θα εμφανιστεί στο 3D Παράθυρο:

•Εντός του Πλαισίου: Θα εμφανιστούν τα εντός του Πλαισίου Επιλογής στοιχεία.

•Εκτός του Πλαισίου: Θα εμφανιστούν τα εκτός του Πλαισίου Επιλογής στοιχεία. Για παράδειγμα, αυτή η επιλογή σας επιτρέπει να μην συμπεριλάβετε τα εσωτερικά στοιχεία ενός σπιτιού, αν θέλετε μόνο τις εξωτερικές απόψεις του 3D μοντέλου. Το Πλαίσιο Επιλογής μπορεί να επιδρά σε πολλούς ορόφους και όχι μόνο στον τρέχοντα όροφο της Κάτοψης.

Αν στην Κάτοψη σχεδιάστηκε ένα Πλαίσιο Επιλογής, οι ρυθμίσεις του διαλόγου Φιλτράρισμα Στοιχείων στο 3D λαμβάνονται υπόψη, αλλά ο τίτλος του 3D Παραθύρου περιέχει την υπενθύμιση Πλαίσιο Επιλογής και τους ορόφους που συμμετέχουν.

Εμφάνιση Τεμνομένων Επιφανειών: Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε την επιφάνεια και τις πένες των επιφανειών και των ακμών τεμνομένων των 3D Κοπών.

•Ρυθμίσεις Στοιχείου: Πατήστε αυτό το κουμπί για να χρησιμοποιήσετε υφιστάμενες Επιφάνειες και Χρώματα/Πάχη Πένας τονισμού των ακμών και των επιφανειών των στοιχείων που τέμνονται στις 3D Τομές. Οι τεμνόμενες επιφάνειες των κατασκευαστικών στοιχείων Τοίχων, Πλακών και Στεγών θα έχουν τις ίδιες επιφάνειες/χρώματα με εκείνες των μη τεμνομένων, όπως καθορίστηκε στους αντίστοιχους διαλόγους ρυθμίσεών τους.

•Ειδική: Πατήστε αυτό το κουμπί για να επιλέξετε Ειδική Επιφάνεια και Χρώμα/Πάχος Πένας για τονισμό των ακμών και των επιφανειών των στοιχείων που τέμνονται στις 3D Τομές.

Pop-up Παλέτα Επιφάνεια: Κάντε κλικ σε αυτήν την pop-up παλέτα για να διαλέξετε μία ειδική Επιφάνεια για τις εκτεθειμένες επιφάνειες (τεμνόμενες) των συμπαγών στοιχείων.

Οι τεμνόμενες επιφάνειες Στοιχείων Βιβλιοθήκης θα χρωματιστούν, σύμφωνα με την επιφάνεια που έχει οριστεί για το Στοιχείο. Εάν το Στοιχείο Βιβλιοθήκης έχει εσωτερική περιγραφή υλικών, το πρώτο υλικό στον κώδικα GDL θα καθορίσει και την επιφάνεια των τεμνομένων. Οι τεμνόμενες επιφάνειες των Επιπέδων 3D Κοπής δεν δείχνουν τις διάφορες στρώσεις των σύνθετων στοιχείων. Εάν όμως θέλετε τομές που να τις δείχνουν (που απαιτούνται για σχέδια εργασίας), χρησιμοποιήστε τα εργαλεία Τομή/Όψη/ΕΟψη.

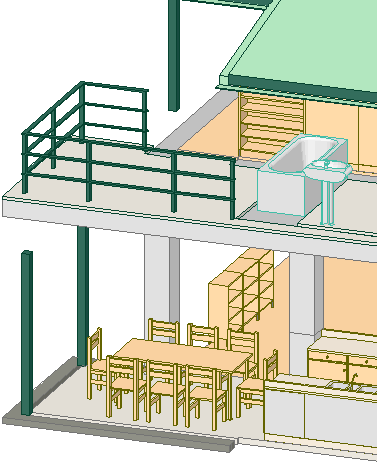

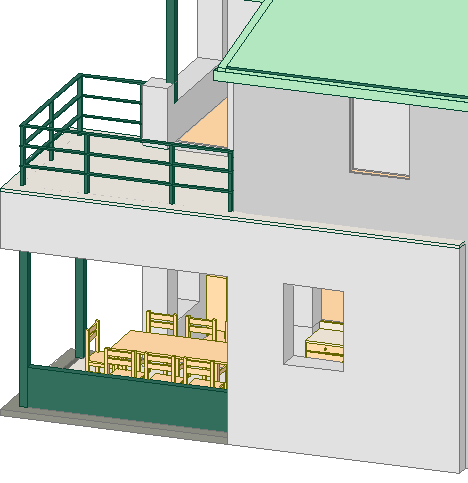

Τα κουτάκια τσεκαρίσματος Εμφανείς Τύποι Στοιχείων στο 3D, επιτρέπουν την εμφάνιση ή την απόκρυψη των κατασκευαστικών στοιχείων στο 3D Παράθυρο. Με τα Παράθυρα και τις Πόρτες μη επιλεγμένα, τα ανοίγματα μεταφράζονται σε κενές οπές. Τσεκάροντας το κουτάκι Όλοι οι Τύποι, επιλέγονται όλοι οι τύποι στοιχείων.
