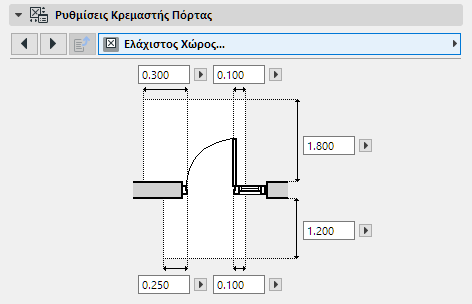

Όσα ακολουθούν είναι μία περιγραφή της καρτέλας Ελάχιστος Χώρος, του πάνελ Ειδικές Ρυθμίσεις μίας “ΚΡΕΜΑΣΤΗΣ” Πόρτας με πλαϊνό και φεγγίτη, της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.
Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε τις απαιτήσεις ελάχιστου ελεύθερου χώρου και για τις δύο πλευρές της πόρτας.
Ως βοήθημα σχεδίασης, μπορείτε στη συνέχεια να ενεργοποιήσετε μία Επιλογή Άποψης Μοντέλου για να εμφανίζεται ο ελάχιστος ελεύθερος χώρος (για πόρτες και αντικείμενα) στην Κάτοψη.
Για να βλέπετε τα όρια Ελάχιστου Χώρου στην Κάτοψη για όλες τις πόρτες και τα αντικείμενα της μελέτης, τα οποία έχουν καθορισμένη την παράμετρο ελάχιστου χώρου:

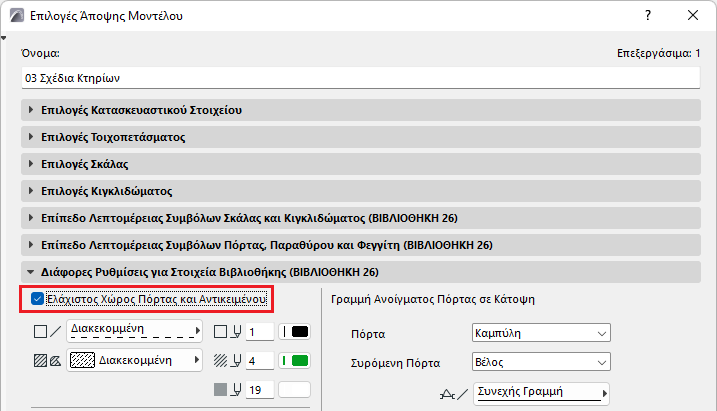

1.Πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου
2.Ανοίξτε το πάνελ Διάφορες Ρυθμίσεις για Στοιχεία Βιβλιοθήκης.
3.Τσεκάρετε το κουτάκι Ελάχιστος Χώρος Πόρτας και Αντικειμένου.
Χρησιμοποιήστε τους ελέγχους κάτω από το κουτάκι τσεκαρίσματος, για να διαλέξετε τις πένες, τις γραμμές και τα ράστερ που θα απεικονίζεται ο ελάχιστος χώρος.
Για γενικές πληροφορίες που αφορούν το πάνελ Ειδικές Ρυθμίσεις, δείτε: Πού Ρυθμίζετε τις Παραμέτρους Πόρτας/Παραθύρου.
