Fényképezési/Felületi beállítások verzióváltása Cineware-re

Verzióváltás Archicad 17-es és korábbi verzióról

A Lightworks fényképezőmotor már nem elérhető. Ehelyett a Cineware motor érhető el az Archicadben, amely a Maxon Cinema 4D R21-es verzióján alapul, és annak legtöbb paraméterét magába foglalja.

Ha egy régebbi verzióban készült tervet nyit meg, és a Cineware motort szeretné használni:

Fényképezési beállítások

A fényképezési beállítások a 3D nézetek részeként menthetők a korábbi verziójú tervekben. A LightWorks fényképbeállítások nem továbbíthatók a Cineware motorba, kivéve a méretparamétereket. Az ilyen nézetekhez egy alapértelmezett fényképjelenet áll rendelkezésre.

Azonban a Belső és Skicc motorhoz tartozó Fényképezési beállítások megmaradtak. Ha ilyen 3D nézetet nyit meg az Archicadben:

•A Nézet beállítások Csak 3D panelén a Fényképjelenet beállítása „Egyedi”

•a Fényképezési beállításoknál a jelenet beállítása ugyancsak „Egyedi”, és az itt beállított paraméterek megegyeznek a jelenlegi nézetnél mentettekkel. Azonban vegye figyelembe, hogy az Archicadben egyszerre egy Egyedi jelenet lehet a „Jelenetek kiválasztása és kezelése” párbeszédablakban, így ha újra fel kívánja használni az egyéni jeleneteket, át kell neveznie azokat.

Ezekben az Egyedi jelenetekben mindig megmaradnak a korábbi verziójú 3D nézetből származó fényképezési méretbeállítások.

Megjegyzés az Archicadben elérhető, előre meghatározott renderelési jelenetekhez

Annak érdekében, hogy Ön maximálisan kihasználhassa az új funkciók nyújtotta lehetőségeket, az Archicad sablonja minden nyelv esetén több tucat előre meghatározott fényképezési jelenetet tartalmaz, melyek paramétereit adott renderelési forgatókönyvekhez állítottuk be.

Ha az Archicad sablonja helyett saját vállalati sablont használ, alapértelmezett beállításként nem tudja használni ezeket a jeleneteket. Ha használni szeretné a jeleneteket a saját sablonjával, tegye a következőket:

1.Nyissa meg a sablonfájlt.

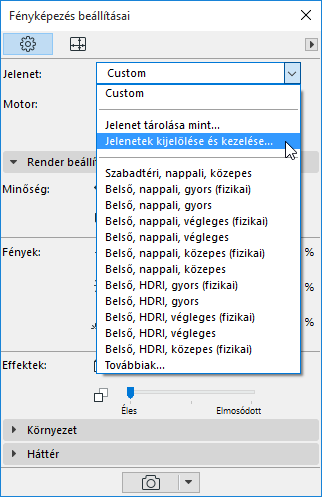

2.A Fényképezési beállításoknál lépjen a Jelenetek kiválasztása és kezelése párbeszédablakra.

3.Válassza ki a tetszőleges (vagy akár az összes) előre meghatározott renderelési jelenetet vagy mappát.

4.Kattintson az Exportálás gombra ezek mentéséhez a számítógépére. (Fájl kiterjesztése: „renderingscene”.)

5.Nyissa meg a saját tervét/sablonját.

6.A jelenetek beolvasásához kattintson a Jelenetek kiválasztása és kezelése párbeszédablakban található Importálás parancsra.

Felületbeállítások

•Az Alap fényképezőmotornál megadott Felületi beállítások kompatibilisek: ezek lesznek érvényesek a Cineware felületi megfelelőinél is.

•Amikor egy korábbi verziójú tervet nyit meg az Archicadben, a program automatikusan létrehozza az Alap felületi beállításokat a Cineware motorral. Így a régebbi verziójú fényképek alapértelmezett megjelenése hasonló lesz, mint a 3D ablakban lévő modellé.

•A program a Lightworks felületi beállításokat nem alakítja át Cineware felületi beállításokká.

A felületek Cineware-be történő migrációjához javasolt eljárás:

Ez az eljárás akkor használatos, ha van egy meglévő sablonfájl, és a felületeket frissíteni kívánja annak érdekében, hogy azokat kezelni tudja a szélesebb körű felületi paramétereket kínáló Cineware motor.

1.Az Archicadben ugorjon a Felületek párbeszédpanelhez.

2.Válasszon ki egy meglévő felületet, amelyet frissíteni kíván.

3.Kattintson a Felületeknél lévő Új parancsra.

4.Az Új felület párbeszédablakban válassza a Beállítások lecserélése katalógusból parancsot.

5.A beépített Felületi katalógusban vagy a BIM Components oldalon keresse meg a meglévő felülethez leginkább hasonlító felületet, majd kattintson az OK gombra.

6.Az újonnan kiválasztott felületi beállítások a korábbi felületi beállítások helyébe lépnek (csak az aktuálisan kiválasztott felületre vonatkozóan).

Megjegyzések:

–Az eredeti felület neve és sorszáma (ahogyan az az Attribútum palettán látható) nem változik, akkor sem, ha a beállításokat felülírták.

–Azonban a felületeknél előfordulhat fedő kitöltés (melyet egyes Archicad nézetekben a felületek megjelenítésére használunk). A Beállítások lecserélése funkció nem írja felül az eredeti felület fedő kitöltését (ha van ilyen), az a fedő kitöltés (melyet korábban vektoros kitöltésnek neveztek) változatlanul megmarad a tervben (valamint az Attribútumok palettán is ugyanúgy megjelenik).
