Kijelölő pontok

Típus

Példa

Megjegyzések

Szabályos




Zárolt


Egy elem az alábbi esetek bármelyikében zárolt:

•Zárolt fólián helyezkedik el.

•Parancs által zárolásra került (Szerkesztés > Elemek zárolása > Zárolás)

•Egy kapcsolt modul vagy XREF része.

A zárolt elemek nem szerkeszthetők.

Csoportosított




Kapcsolt modul vagy XREF


Az elemek zárolva vannak, és nem szerkeszthetők.

Szerkeszthető fogópontok
(bizonyos GDL tárgyak)


Fogja meg a pontot a tárgy grafikus szerkesztéséhez (pl. ajtó kinyitása vagy bezárása).

Lásd Grafikus szerkesztés szerkeszthető pontokkal.

Asszociatív korlát




Statikus korlát

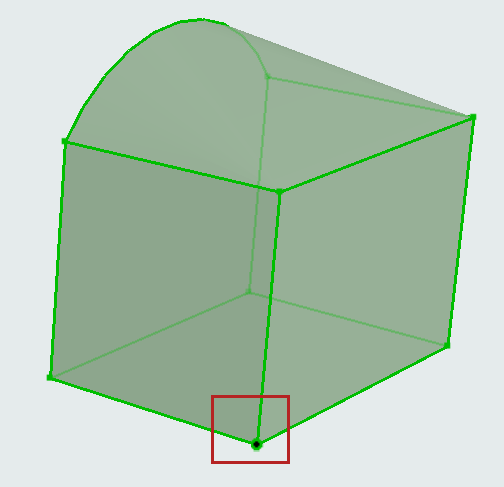

Alakzat


A kijelölt Alakzat egyetlen (fekete színű) szerkesztési ponttal rendelkezik, amely az elhelyezési szint értékének felel meg, azonban minden további csomópont/sarokpont szintén szerkeszthető.

Kijelölő pöttyök színe

Használja a Beállítások > Munkakörnyezet > Kijelölés és eleminformáció menüpontot.

Lásd Kijelölés és eleminformáció.

Kijelölés típusa (Alakzat alárendelt elemeinek kijelöléséhez)


Lásd Alakzat kijelölése.
