Ebben a párbeszédablakban hozhat létre és módosíthat szabályokat.
A megnyitáshoz hajtsa végre a következő lépések egyikét:
•Dokumentáció > Grafikus felülírások > Grafikus felülírás szabályai
•a Grafikus felülírás kombinációk párbeszédablakban: kattintson a Szabályok kezelése lehetőségre
•az Átépítési szűrő beállításai párbeszédablakban: kattintson a Grafikus felülírás szabályai lehetőségre
A szabályok a párbeszédablak bal oldalán vannak felsorolva. Színes ikonok jelzik a szabálynál használt vonaltípust, kitöltési típust, a mintázathoz és a háttérhez alkalmazott tollat, valamint a felületet (ha van).
Az első három szabály a három átépítési állapotnak felel meg: Meglévő, Bontandó és Új.
Jelöljön ki egy szabályt, majd tekintse meg a jobb oldalon lévő Feltételek és Felülírási stílus paneleket.
1.Kattintson az Új gombra
–a Grafikus felülírás szabályai párbeszédablak alján
–a Grafikus felülírás kombinációk párbeszédablakban
2.A megnyíló párbeszédablakban válassza az Új vagy a Szabály kettőzése lehetőséget, és adjon nevet a szabálynak.
Megjegyzés: A három átépítési állapotra vonatkozó szabályok nem másolhatók.
3.Adja meg a szabályra vonatkozó feltételeket és felülírási stílust a párbeszédablak jobb oldalán lévő paneleken.
Szabály feltételeinek meghatározása
Ezek a feltételek meghatározzák, hogy mely elemek legyenek felülírva.
Megjegyzés: A három átépítési állapotra vonatkozó feltételek nem módosíthatók. (Az átépítési állapotot egyenként kell hozzárendelni a modellelemekhez.)
1.A Feltételek lista első sorában mindig az elemtípus található. (Az alárendelt elemek – például Függönyfal panel vagy Alakzat oldala – itt nem elérhetők.)
2.Jelölje ki ezt az első sort, majd kattintson a sor végén lévő fekete nyílra, és válassza ki azokat az elemtípusokat, amelyekre alkalmazni kívánja a szabályt.
3.További feltételek megadásához, azaz a Paraméterek és Tulajdonságok listájának megnyitásához kattintson a Hozzáad... gombra.
4.Válasszon ki egy vagy több paramétert (a gyorsabb kiválasztáshoz használja a fenti keresés mezőt), majd a listához való hozzáadásához kattintson a Hozzáadás gombra (vagy nyomja meg az Enter billentyűt).
5.Adjon meg további kritériumokat. Az elérhető kritériumok listája a fenti sor(ok)ban meghatározott elem(ek)től függ.
Megjegyzés: Ez a felhasználói felület hasonlít a Feltétel alapú kiválasztás párbeszédablakra, azzal a különbséggel, hogy itt nem elérhetők az IFC tulajdonságok.
Lásd További feltételek megadása: Paraméterek és tulajdonságok.
Megjegyzés: Ha „Fólia” vagy „Fóliacsoport” feltételt ad meg, a felülírás csak azokra az elemekre vonatkozik majd, amelyek az adott fóliacsoportban láthatók.

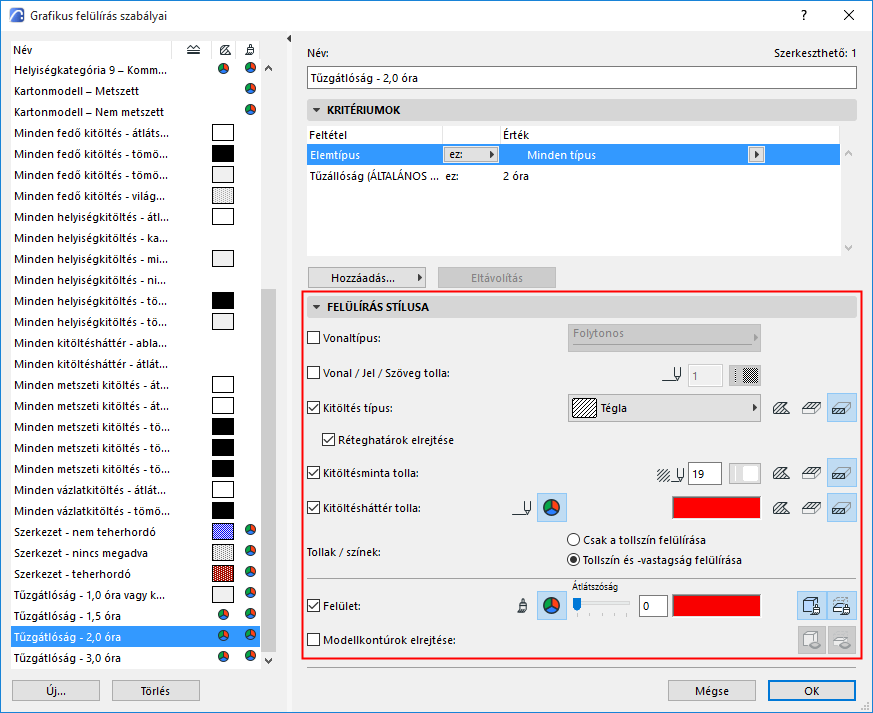

Felülírási stílus meghatározása
A felülírási stílus meghatározza, hogy nézzen ki a felülírás.
Jelölje be a grafikus felülíráshoz használni kívánt jellemzők négyzeteit.
•A kitöltésre vonatkozó vezérlők (Kitöltés típus, Kitöltés tolla, Kitöltés háttér tolla) esetén:
–Kattintson egy vagy több ikonra: így adható meg, hogy mely kategóriákra (Vázlatkitöltés, Fedő kitöltés, Metszeti kitöltés) vonatkozzon a felülírás.
–A szín megadásához használja a toll számát vagy a színválasztó vezérlőt.
Megjegyzések:
–A fedő kitöltések „Felület (Fedő kitöltés)” kategóriájú kitöltési elemeket tartalmaznak.
–A metszeti kitöltések „Építőanyag (Metszeti kitöltés)” kategóriájú kitöltési elemeket tartalmaznak.
•Felület esetén: Kattintson az egyik vagy mindkét ikonra a felülírás alkalmazásához a Metszett és/vagy Nem metszett felületekre.
Megjegyzés: Az itt szereplő felülírási beállítások mellett további felülírási beállítások is felvehetők az átépítési szűrőbe. Ezek az Átépítési szűrő beállításai párbeszédablakban adhatók meg.
