Szerkezetelemzési modellnézetek összehasonlítása

Itt hasonlíthatók össze a szerkezetelemzési (és nem a fizikai) modell nézetei. Ehhez a Modellek összehasonlítása funkció használata előtt engedélyezni kell a szerkezeti modellt a „Nézet kiválasztása” párbeszédablakban, a lentiek szerint.

Megjegyzés: amikor a Modellek összehasonlítása funkcióval nyitunk meg egy SAF fájlt, az aktuális terv SAF fordítóra vonatkozó beállításai érvényesek. Ellenőrizze, hogy az aktuális terv SAF fordítóra vonatkozó beállításai Önnek megfelelőek-e. Módosításukhoz importáljon egy másik fordítófájlt az aktuális tervbe. Lásd SAF fordítók importálása/exportálása.

Példa a munkamenetre

Használja ezt az eljárást, ha a statikus visszaküldte az ellenőrzött elemzési modellt a szerkezetelemzés elvégzése után.

1.Használja a Tervezés > Modellek összehasonlítása menüpontot.

2.A Modellek összehasonlítása palettán:

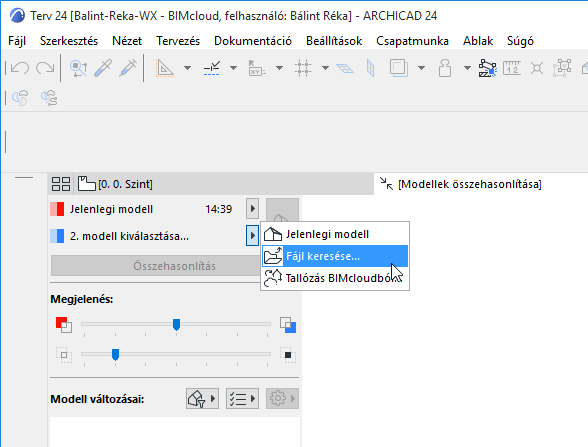

Válassza a Jelenlegi modell lehetőséget az 1. modellhez

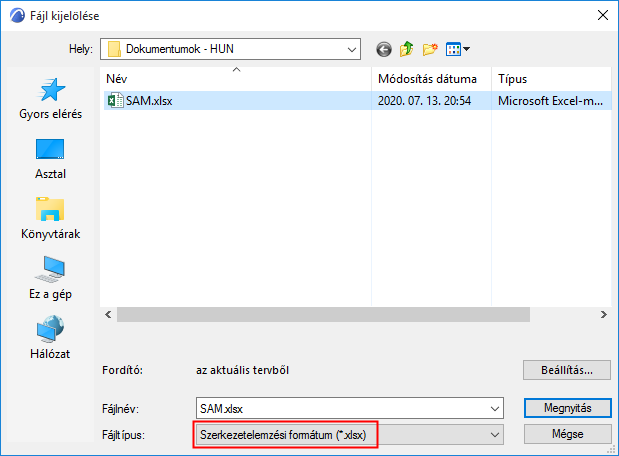

3.A 2. modellhez keresse meg a statikus által küldött SAF fájlt (formátum: szerkezetelemzési fájl, .xlsx).

4.Kattintson a Megnyitás gombra.

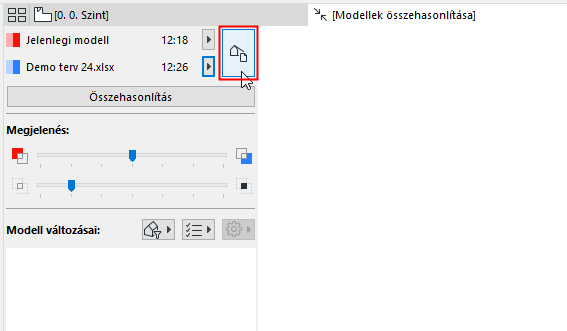

5.Kattintson a Nézetválasztó gombra a Modellek összehasonlítása palettán.

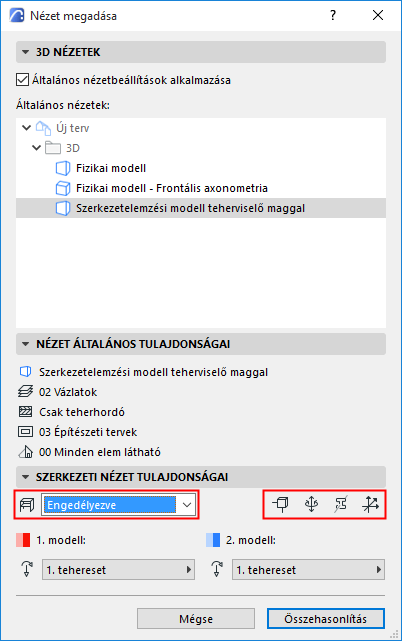

6.Megnyílik a Nézet megadása párbeszédablak.

Megjegyzés: ha egy vagy több összehasonlítandó modell SAF fájl, a nézet nem választható ki.

7.Engedélyezze a Szerkezetelemzési modell lehetőséget a Szerkezeti nézet tulajdonságai panelen.

•Kattintson a négy ikon egyikére (csomópontok, csomóponti kényszerek, profil, helyi koordináta-rendszer) az adott szerkezeti összetevők Összehasonlítás ablakban történő megjelenítéséhez.

•Tetszés szerint az egyes nézetek adott teheresetei is összehasonlíthatók. (Lásd még Teheresetek a modellek összehasonlításánál, lejjebb.)

8.Kattintson az Összehasonlítás gombra.

•A modellek összehasonlítási eredményeinek elkészültéig tetszőleges lapra vagy ablakra válthat.

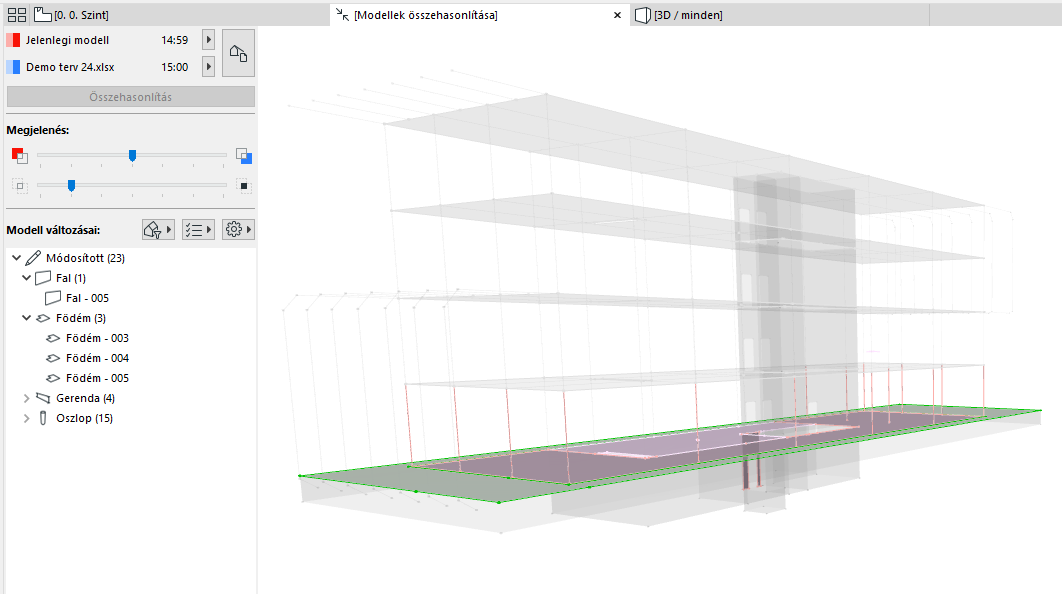

9.Az eredmények a Modellek összehasonlítása ablakban láthatók.

10.Szűrjön azokra a paraméterekre, amelyeket látni kíván. Az elérhető paraméterkészletek a szerkezetelemzési modelltől függnek.

11.Hozza létre a feladatokat szükség szerint.

Lásd Feladat létrehozása a Modellek összehasonlítása módosítási listájáról.

Teheresetek a modellek összehasonlításánál

A Nézet kiválasztása párbeszédablakban (Szerkezeti nézet tulajdonságai panel):

•Mindkét modellnél jelölje be a Tehereset vezérlőket. Megjelenik a modell mentett teheresete (a Nézet beállításainak része).

•A teheresetek tetszés szerint be- és kikapcsolhatók az egyik vagy mindkét modellnél. A tehereset kikapcsolásakor a rendszer az adott modellnél nem veszi figyelembe a teherre vonatkozó adatokat.

•Egy vagy mindkét modellnél választható másik tehereset a Modellek összehasonlítása funkcióhoz.

Mi történik, ha módosultak a tehereset paraméterei?

Ha a két összehasonlított nézet teheresetének neve ugyanaz, de azok beállításai módosultak (pl. a tehereset állapota állandóról változóra módosul): a Modellek összehasonlítása funkciónál ez módosult teherparaméterként jelenik meg.

Ha feladatot hoz létre, és elfogadja a módosítást, az Archicad megkérdezi, hogyan kezelje a tehereset módosításait: felülírja a tehereset meglévő beállításait vagy hozzáadja azokat új teheresetként.
