Változó magasságok a vonalvezetés során

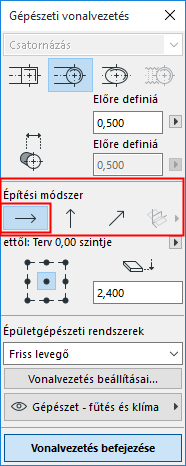

Minden vonalvezetési művelet az Állandó magasság beállításával kezdődik (a Vonalvezetés palettán jelzett alapértelmezett építési módszer).

A vonalvezetés indításakor választható másik építési módszer:

 (A Követőben is beállítható a vonalvezetés alatt.)

•Függőleges emelkedés: az építési módszernél válassza a „Függőleges emelkedés” beállítást.

–Az alaprajzon megnyílik egy párbeszédablak: adja meg azt a magasságot, ahol a következő elemnek végződnie kell. Kattintson az OK gombra a párbeszédablak bezárásához, a függőleges szakasz elhelyezéséhez és a vonalvezetés folytatásához.

–A 3D ablakban egyszerűen rajzolja meg a szakaszt a függőleges szerkesztősík mentén.

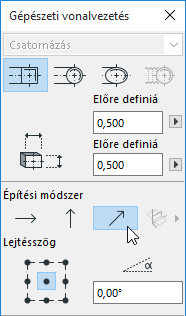

•Állandó lejtésszög: az építési módszernél válassza az „Állandó lejtésszög” beállítást, és adja meg a szöget. Az aktuális vonalvezetés egymást követő elemei ilyen lejtéssel kerülnek elhelyezésre mindaddig, amíg nem módosítja a szög értékét, vagy másik módszerre nem vált.

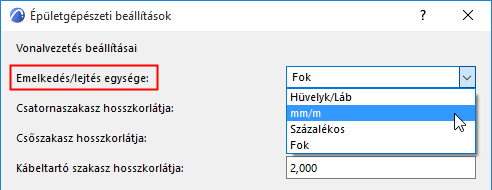

Megjegyzés: A lejtésszög mértékegysége (fok vagy mm/méter) az Épületgépészeti beállítások Emelkedés/lejtés egysége vezérlőjével adható meg.

3D szerkesztősíkok használata vonalvezetéskor

A 3D ablakban:

1.Kezdjen hozzá a vonalvezetéshez, és helyezzen el legalább egy elemet.

2.Váltson az alábbi építési módszerek egyikére (válasszon a 3D szerkesztősíkok ikonnál elérhető lehetőségek közül) a vonalvezetés 3D sík mentén történő végrehajtásához:

•Szélességi sík: ahol a referenciavonal metszi a vonalvezetés keretében utoljára elhelyezett elem „szélesség” irányát.

•Magassági sík: ahol a referenciavonal metszi a vonalvezetés keretében utoljára elhelyezett elem „magasság” irányát.

•Merőleges sík: az utoljára elhelyezett elem vektorára merőleges.
