Ez a funkciókészlet lehetővé teszi az építészek és statikusok közötti együttműködést.
Áttekintés

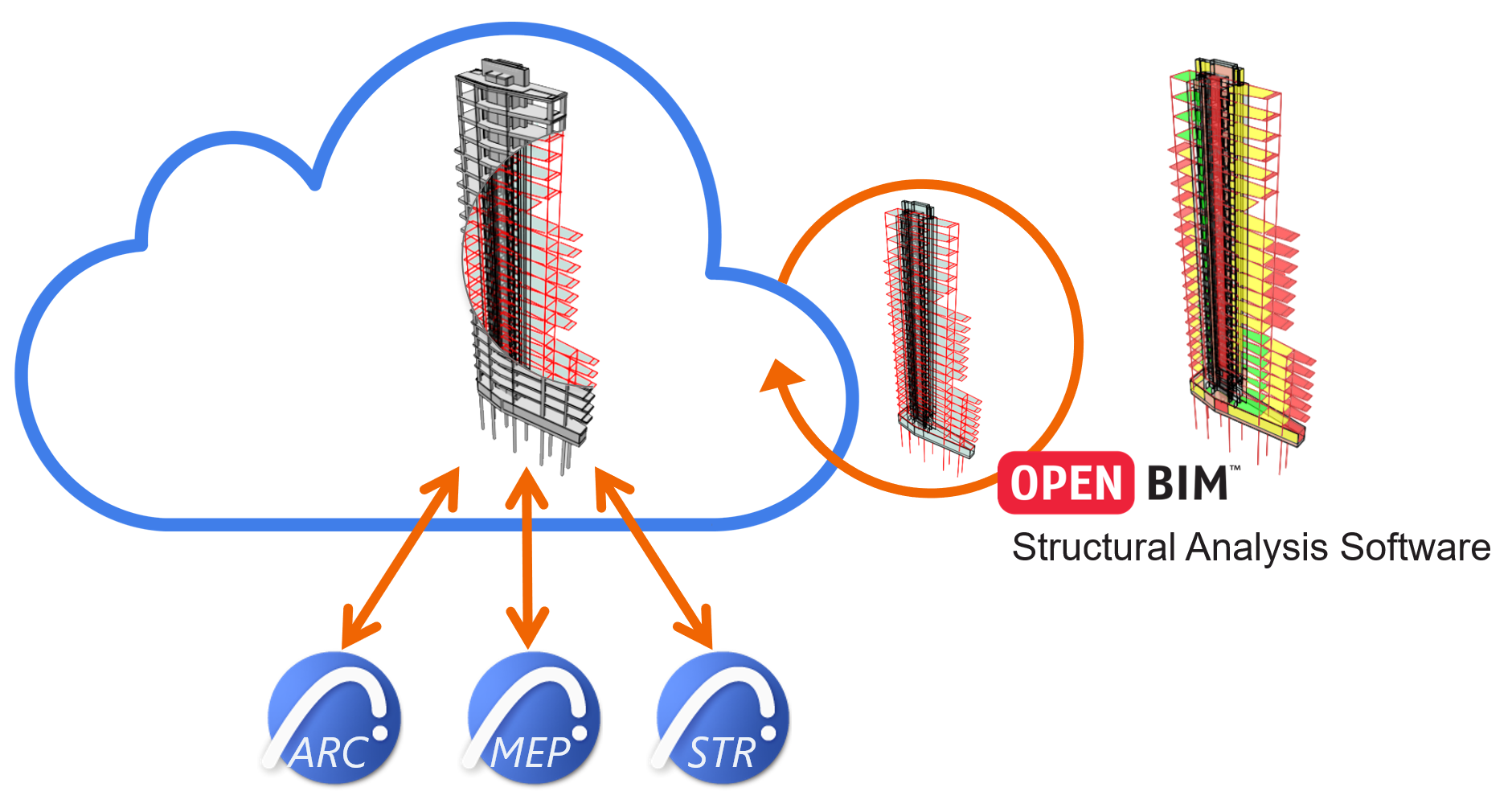

Ebben a munkafolyamatban az Archicad szerkezetelemzési modellt készít a fizikai (építészeti) modell alapján. A szerkezetelemzési modell generálása a háttérben történik, a fizikai modellel egy időben. Mivel a fizikai modell idővel változik, a kapcsolódó szerkezetelemzési modell automatikusan frissül. A szerkezetelemzési modell nem különálló modell, inkább a fizikai modell egyszerűsített ábrázolása.
A szerkezetelemzési modellt exportáljuk a statikusnak, aki megnyitja azt saját szerkezetelemzési programjában (pl. SCIA Engineer).
Az elemzési programban a mérnök elvégzi az elemzés szimulációját és a tervezésoptimalizálást a szerkezetelemzési modellen szükséges változtatások végrehajtásához. Ezután megtörténik a szerkezetelemzési modell exportálása Archicadbe, mely során a fizikai modell frissül az elvégzett változtatásokkal. Ennek a kétirányú munkafolyamatnak köszönhetően nincs szükség a fájlok konvertálására, és nincs adatvesztés sem.
A szerkezetelemzési programok együttműködését a használt szerkezetelemzési formátum (SAF) biztosítja, amelyet célzottan az ilyen szoftverekre optimalizáltak, és amely jóval gyorsabb modellküldési munkafolyamatot tesz lehetővé (az IFC-alapú munkafolyamathoz képest).
A munkafolyamatot más Archicad funkciók (Modellek összehasonlítása, Feladatkezelés, Változáskövetés Csapatmunkában, Modell ellenőrzése elemzési és fizikai modellek esetén) is támogatják.
Hogyan hozható létre szerkezetelemzési modell?

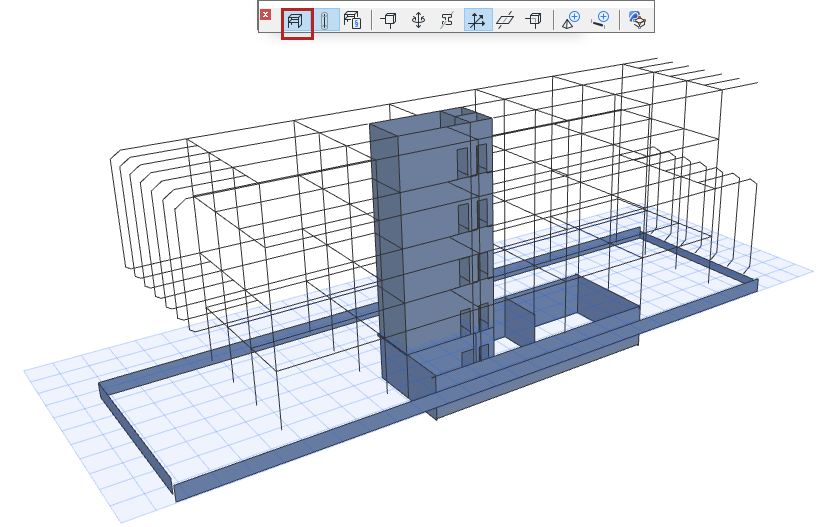

Használja a Szerkezetelemzési modell megjelenítése kapcsolót
•a Nézet menüből
•a Szerkezetelemzési modell eszközsávból
Az Archicad modell mely részei kerülnek be a szerkezetelemzési modellbe?
1.Tartószerkezeti elemek
2.Tartószerkezetet tartalmazó részek
3.Egy arra alkalmas Archicad eszközzel létrehozva. Lásd A szerkezetelemzési modell elemei.
–A gerendák és az oszlopok 1D elemként jelennek meg
–A födémek, falak és egyszerű tetők 2D elemként jelennek meg
4.Elemszinten engedélyezett elemek (jelölje be a „Szerkezeti elem” jelölőnégyzetet az Elembeállításoknál)
5.A modellben a megfelelő Átépítési állapottal szereplő elemek (a „Bontandó” vagy „Új” állapotú és a jelenlegi nézetben rejtett elemek nem jelennek meg a szerkezetelemzési modellben)
6.Az elemcsatlakozások (fólia metszéscsoportok szerint meghatározva) megjelennek a szerkezetelemzési modell geometriájában
7.A fólialáthatóságot a program NEM veszi figyelembe. Az elrejtett fólián lévő elemek is bekerülhetnek a szerkezetelemzési modellbe.
1D és 2D elemek alapértelmezett helyzete
A szerkezetelemzési elem alapértelmezés szerint az elem súlypontjában (1D elemek esetén) vagy az elem magsíkja mentén (2D elemek esetén) jön létre.
Ez az alapértelmezett beállítás minden elemnél módosítható a Beállítások párbeszédpanelen található Külpontosság vezérlővel. Például: használhatja a Külpontosság vezérlőt a födém alapértelmezett beállításainál, így annak 2D eleme mindig födém felső síkján jön létre.
Lásd Külpontosság.
Automatikus igazítás Generálási szabályokkal
A program minden generáláskor automatikusan a „szerkezetelemzési modell generálási szabályait” alkalmazza.
Ezek a szabályok megfelelően módosítják az 1D és 2D elemek geometriáját, valamint bizonyos csomóponti/élmenti kényszerek meghatározásait. A cél a szerkezetelemzési modell optimalizálása úgy, hogy az helyes és a külső elemzési programokkal kompatibilis legyen.
