Teherkombináció párbeszédablak

A teherkombináció több olyan teher adatait tartalmazza, amelyek egyszerre hatnak egy adott szerkezetre. Sok elemzési program használ teherkombinációs adatokat a többszörös teher hatásának különféle tényezők és szorzók segítségével történő kiszámításához.

Az Archicadben az ilyen elemzési programokkal való kompatibilitás biztosítása érdekében használunk teherkombinációkat. Az Archicaden belül egyetlen funkciójuk az adatok tárolása és kezelése (számításra nem használjuk őket).


Nyissa meg a Teherkombináció párbeszédpanelt az alábbi műveletek egyikével:

•Lehetőség > Teherkombinációk

•Szerkezeti terhek eszközsáv

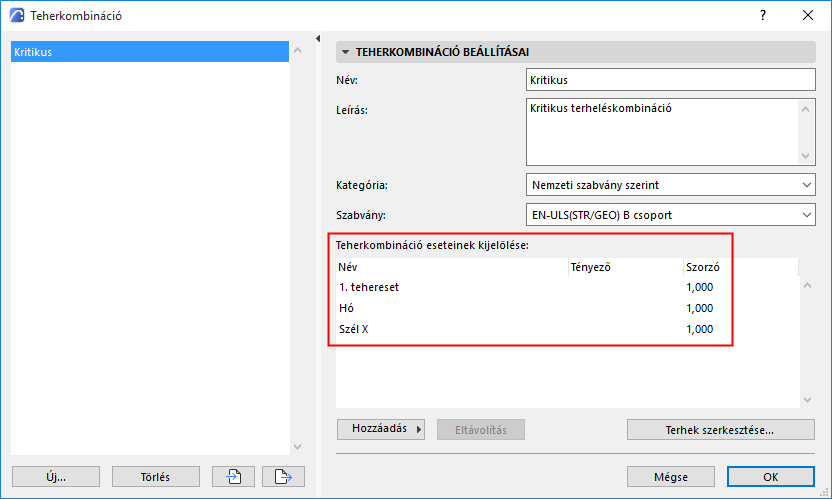

A tervben használt teherkombinációk a bal oldalon láthatók.

A kijelölt teherkombináció beállításai a jobb oldalon találhatók, míg a vonatkozó teheresetek a tényezőkkel és szorzókkal együtt láthatók.


Teherkombináció beállításai

Név

Mindegyik teherkombinációnak egyedi nevet kell adni.

Leírás

Itt tetszés szerint további adatok is megadhatók a felhasználó munkájának megkönnyítése érdekében

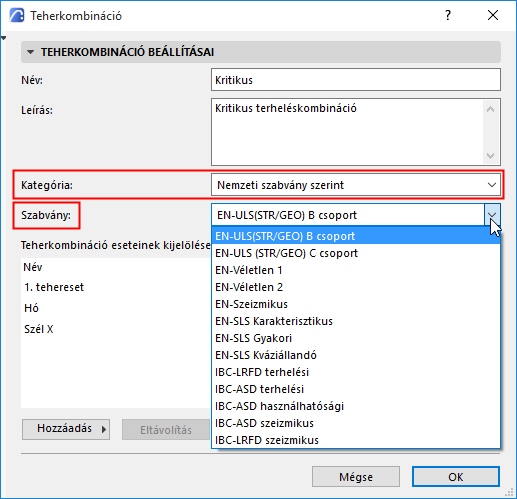

Kategória

Az előugró ablakban válassza ki a következőket:

•Határállapot szabvány, vagy

•Nemzeti szabvány szerint. Ebben az esetben a Szabvány előugró listából válasszon.


Tehereset hozzáadása

A tervben található bármelyik tehereset hozzáadható teherkombinációhoz (annak tehercsoportjától függetlenül)

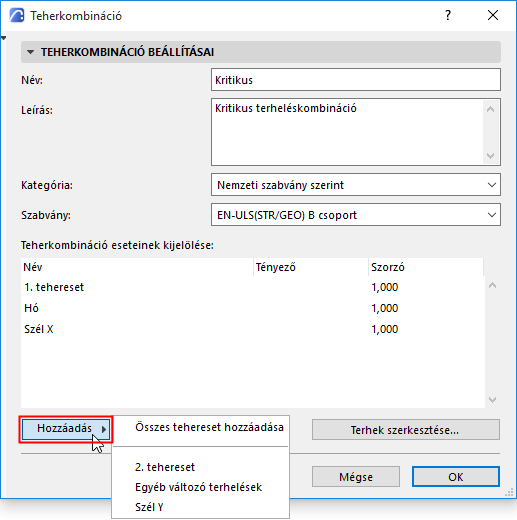

Kattintson a Teherkombináció párbeszédpanel alján lévő Hozzáadás lehetőségre:

–Válassza ki a teheresetet, amelyet hozzá kíván adni a teherkombinációhoz

–Összes tehereset hozzáadása


Terhek szerkesztése...

Kattintson a Terhek szerkesztése lehetőségre a Teherkezelő megnyitásához.

Új teherkombináció vagy teherkombináció duplikálása

1.Kattintson az Új parancsra a Teherkombinációk párbeszédablak alján.

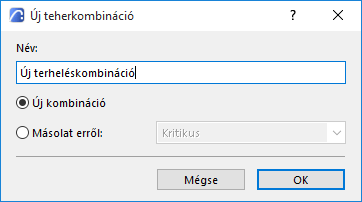

2.Megnyílik az Új teherkombináció párbeszédpanel: válasszon az Új vagy Duplikálás lehetőségek közül.

3.Adjon nevet az új/másolt teherkombinációnak, majd kattintson az OK gombra.


4.Módosítsa a teherkombináció beállításait, majd kattintson az OK gombra a Teherkombinációs párbeszédpanel bezárásához.

Teherkombinációk importálása és exportálása

A Teherkombinációk párbeszédablakban használja az Import és Export gombot a teherkombinációs adatok továbbításához.

•Az Archicad ezeket az adatokat XML vagy SAF formátumban importálja.

•Az Archicad ezeket az adatokat kizárólag XML formátumban exportálja
