Generazione automatica di carichi accidentali

Fino ad ora, le zone di Archicad funzionavano principalmente per categorizzare gli spazi.

A partire da Archicad 26, i dati di zona sono tradotti in valori di carico accidentale. Un nuovo comando genera automaticamente i carichi accidentali, in base alle categorie di carico che sono state mappate sulle classificazioni. Ogni volta che il modello cambia, è possibile aggiornare facilmente i carichi accidentali con un solo clic.

Con questa caratteristica, gli ingegneri strutturali possono accedere a informazioni dettagliate direttamente dal modello fisico per un coordinamento più veloce del modello e meno input manuale.

Come funziona

•Mappare le proprie zone (tramite la loro classificazione) sulla Categoria di Carico appropriata

•Le categorie di carico determinano i valori di carico accidentale. Archicad viene fornito con definizioni di categorie di carico predefinite (basate su EN1991-1-1:2002 - Eurocodice 1: Azioni sulle strutture - Parte 1-1: Azioni generali), che è possibile personalizzare come necessario.

•Nel modello analitico strutturale: utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali

Quali zone generano carichi accidentali?

•I carichi accidentali sono generati per le zone che soddisfano le seguenti condizioni:

•La zona è classificata (Impostazioni della zona)

•La Classificazione della zona è mappata su una Categoria di carico (dialogo Mappatura Carico)

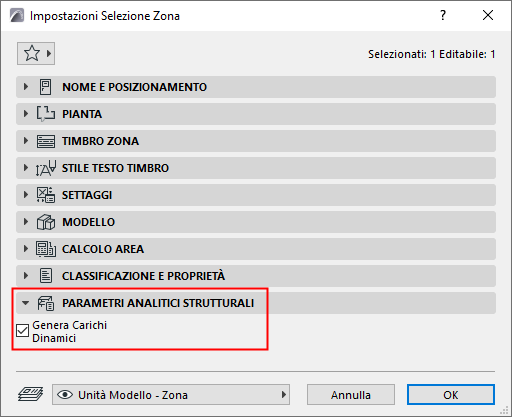

•La casella di controllo "Genera Carichi Accidentali" è attivata (Impostazioni Zona)

Controllare le Categorie di carico

Aprire la finestra di dialogo da Opzioni > Categorie di Carico

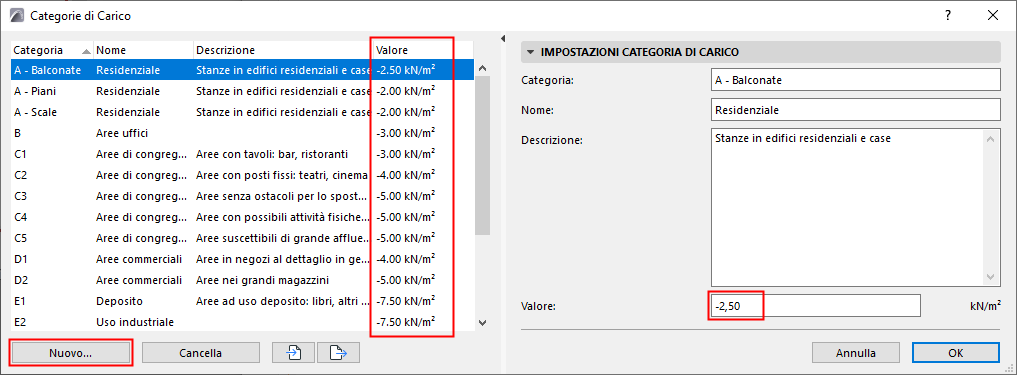

Per ogni categoria, rivedere e impostare i valori di carico accidentale come necessario, o creare una nuova categoria di carico.

Nota: l'unità per il valore (ad esempio KN/m2) deriva dall'impostazione Forza Superficiale in Preferenze Progetto > Unità Carico Strutturale

Nota 2: i valori predefiniti forniti sono basati su EN1991-1-1:2002 - Eurocodice 1: Azioni sulle strutture - Parte 1-1: Azioni generali

Impostare la mappatura del carico

Aprire Opzioni > Mappatura del carico

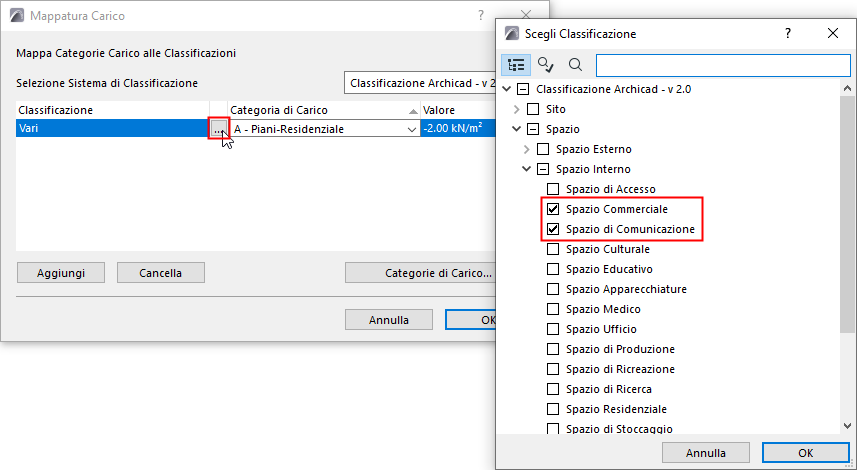

Usare questa tabella per mappare le classificazioni (colonna sinistra) sulle categorie di carico.

È possibile mappare una o più classificazioni di zona su qualsiasi singola Categoria di carico: qui, le classificazioni "Sala riunioni" e "Ufficio" sono mappate su una singola Categoria di carico.

Comando Genera Carichi Accidentali

1.Accertarsi che il Modello analitico strutturale sia attivato.

2.Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali.

3.Controllare i carichi di superficie risultanti nel 3D.

Aggiorna Carichi Dinamici

Quando il modello cambia, è possibile aggiornare i carichi dal vivo allo stesso modo:

Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali.

I nuovi carichi accidentali vengono creati, aggiornati o cancellati secondo necessità, per rispecchiare i cambiamenti nel modello (per esempio la geometria della zona o la classificazione).
