Supporto di travi e pilastri rastremati/multi-segmento in Esportazione SAF

Ora sono possibili calcoli analitici più accurati, grazie all'esportazione e all'importazione più precisa di travi rastremate o multi-segmento o pilastri con profili variabili.

Ora il Modello analitico strutturale può esportare nel Formato Analitico Strutturale (SAF) tutte le sezioni trasversali necessarie, e non solo il singolo Profilo di sostituzione usato nelle versioni precedenti.

La gestione di sezioni trasversali variabili è una nuova opzione aggiuntiva per Archicad 26. Scegliete questa opzione durante le fasi successive dello sviluppo del progetto, che richiedono calcoli più accurati.

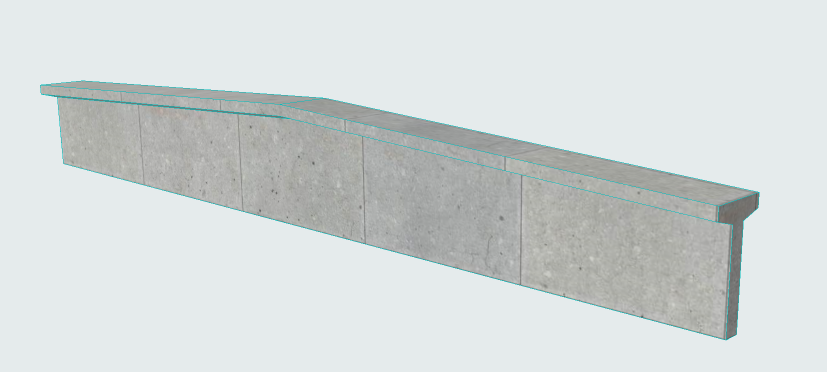

Modello fisico originale in Archicad

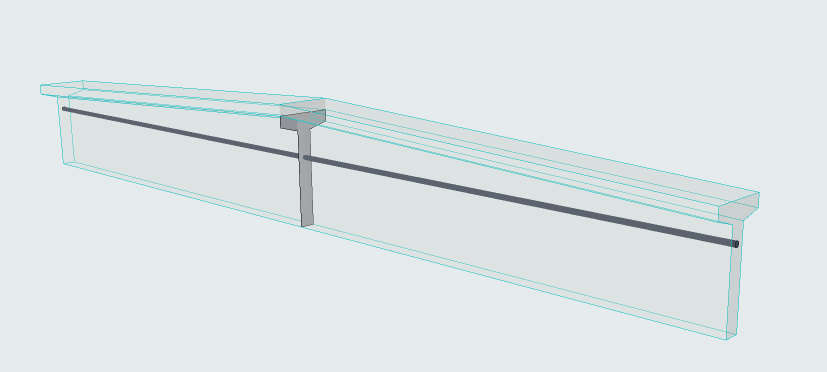

Prismatico(Esportazione con profilo di sostituzione singolo)
In Archicad 25

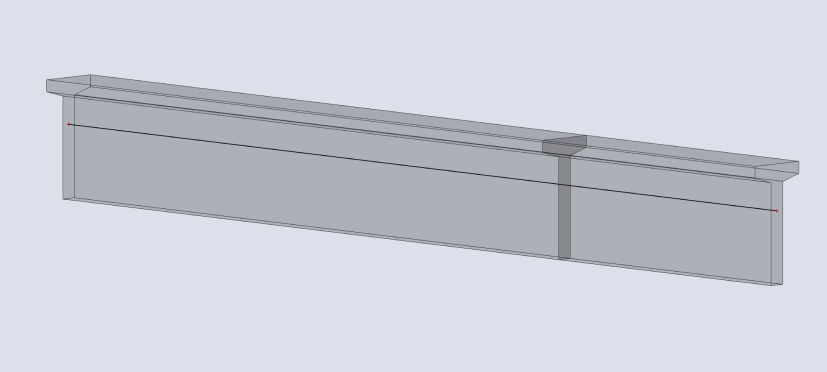

Esportazione prismatica nel software di analisi

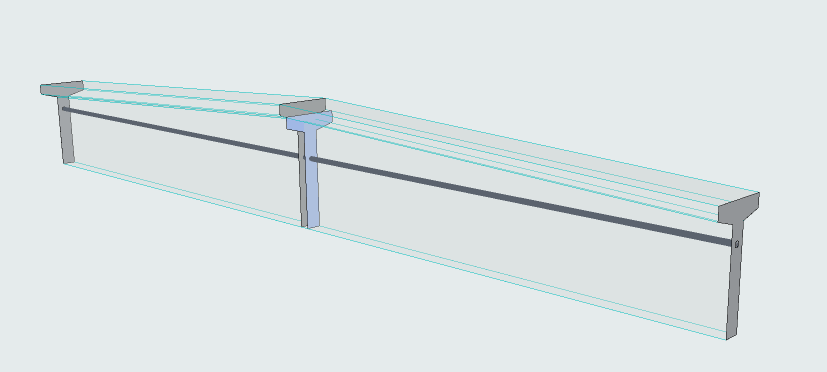

Sezioni trasversali variabili (Esportazione di tutte le sezioni trasversali)
In Archicad 26

Sezioni trasversali variabili nel software di analisi

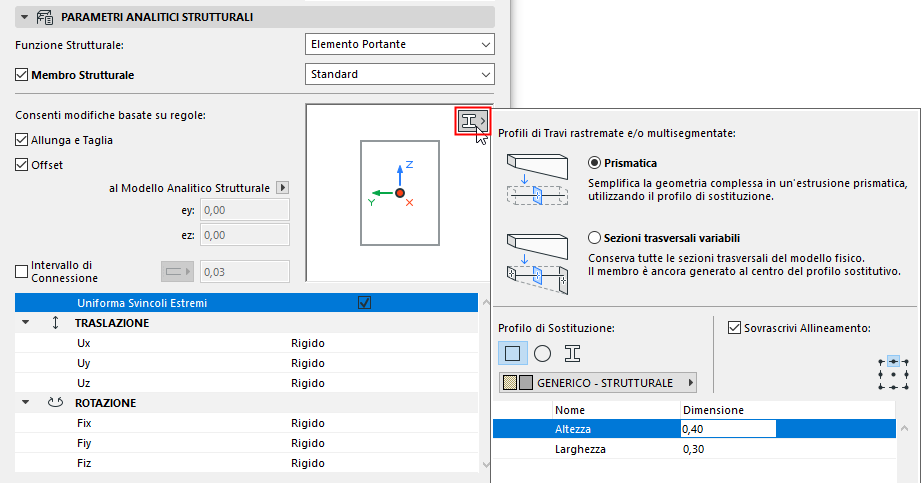

Accedere all'opzione sezione trasversale variabile nelle impostazioni degli elementi Trave o Pilastro (per qualsiasi membro 1D con un profilo variabile):


•L'opzione "Sezioni trasversali variabili" conserva tutti i dettagli del modello fisico, esportando tutti i dati della suoi sezione trasversale

•L'opzione "Sezioni trasversali variabili" permette anche di scegliere un "profilo di sostituzione", ma la sua unica funzione è quella di posizionare il membro 1D

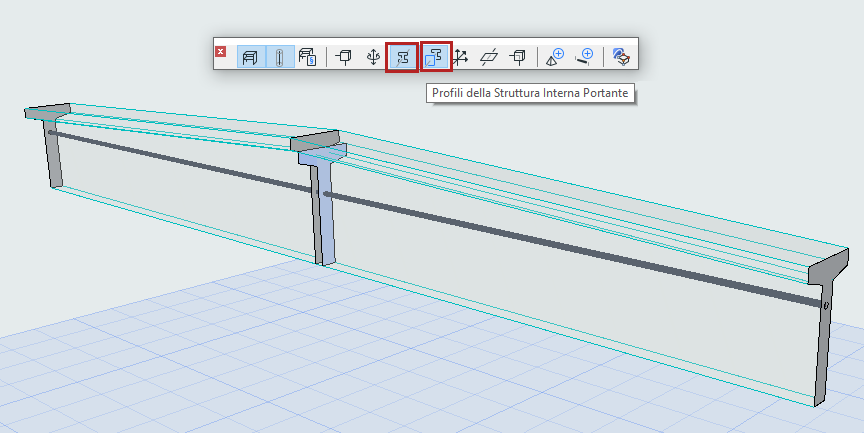

•Un nuovo commutatore nella barra strumenti strutturale consente di mostrare/nascondere il Profilo di sostituzione - per facilitare la comprensione e la correzione del posizionamento dei membri


Quando importi il file SAF in Archicad, gli elementi in arrivo, con i loro diversi profili, sono rappresentati accuratamente nel modello.
