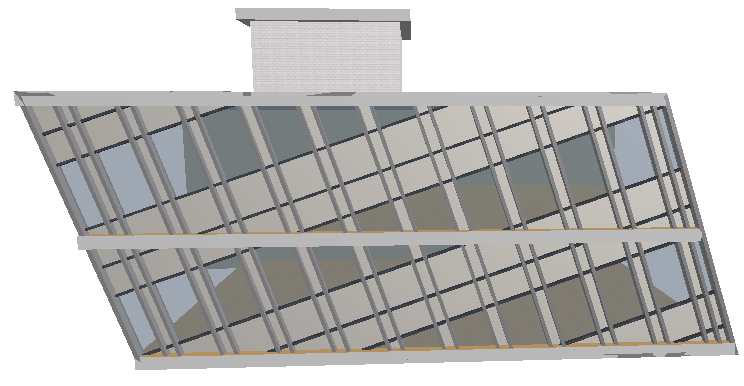

Estrusione di Curtain Wall da un piano di immissione inclinato

Nella Finestra 3D è possibile definire qualsiasi piano di immissione.

Vedere Piano di immissione del Curtain Wall nella Finestra 3D.

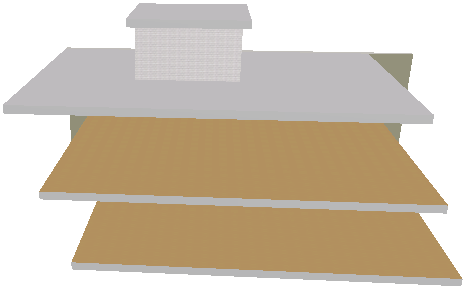

Considerare il seguente modello in 3D:

Si supponga di volere disegnare il Curtain Wall in modo che sia estruso perpendicolarmente rispetto ad un piano di immissione che corrisponde alla forma dell'edificio. È necessario un piano di input perpendicolare alla pendenza dell'edificio.

1.Attivare lo Strumento Curtain Wall e scegliere il metodo Geometria singolo combinato con il metodo piano di immissione Vettore Normale:

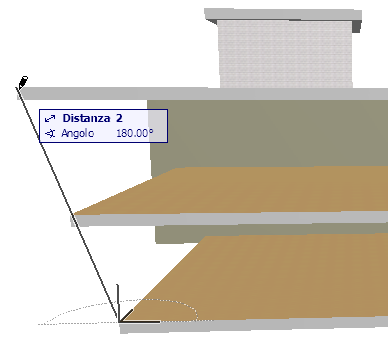

2.Nella Finestra 3D, disegnare un Vettore Normale corrispondente alla forma inclinata dell'edificio (il piano di immissione deve essere perpendicolare a questo vettore). In questo caso disegniamo il vettore congiungendo gli angoli di sud-ovest dei solai superiore e inferiore:

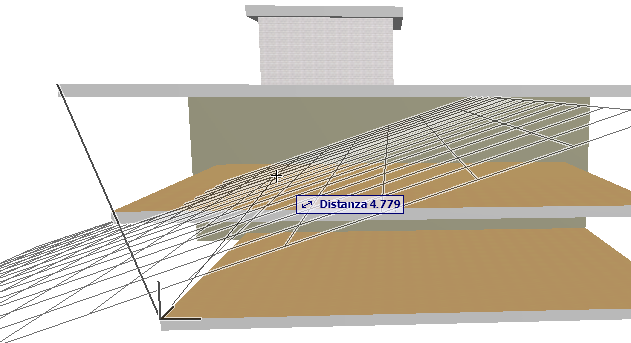

3.Una volta posizionato il vettore normale viene visualizzato un piano di immissione perpendicolare rispetto ad esso.

4.Fare clic in un punto qualsiasi per posizionare il piano di immissione.

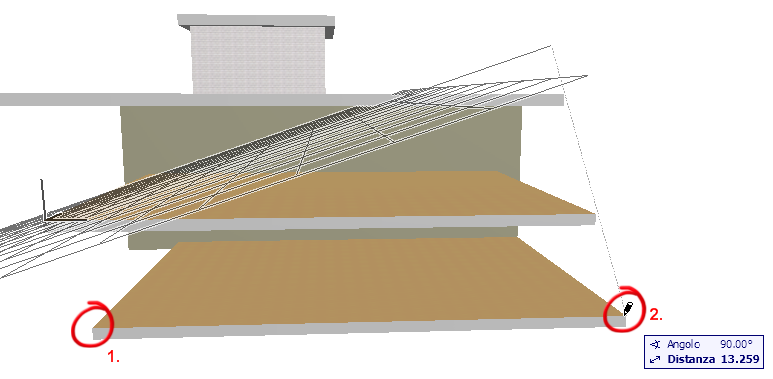

5.Ora siamo pronti a disegnare la linea di immissione. La linea di immissione (indicata dalla linea elastica) è vincolata ed è proiettata perpendicolarmente rispetto al piano di immissione. Fare clic sui due punti corrispondenti al punto di partenza e a quello d'arrivo desiderati per il Curtain Wall: nel nostro caso in corrispondenza dei due angoli anteriori dei solai.
