Nota: Parte dell'add-on Library Part Maker. Vedere Library Part Maker.
Livello di Dettaglio Simbolo 2D raccomandato
Considerare lo spessore della penna e l'aspetto dei dettagli in scala – le rappresentazioni 2D troppo dettagliate per scale più grandi potrebbero essere difficili da leggere.
Esempi del Livello di Dettaglio Simbolo 2D
Finestra: Assegnazioni LoD Basso, Medio e Completo
Porta: Assegnazioni LoD Basso, Medio e Completo
Oggetto: Assegnazioni LoD Basso, Medio e Completo
Livello di Dettaglio Modello 3D raccomandato
La creazione di modelli 3D molto dettagliati può portare a un numero di poligoni tale da rallentare ARCHICAD. Ecco alcuni suggerimenti per facilitare la creazione di Elementi di Libreria senza compromettere le prestazioni:
•Evitare di modellare i dettagli leggibili su scale inferiori a 1:20 in generale (come 1:10 o 1:5 ecc.)
•Semplificare le forme delle sezioni dei telai/pannelli o dei profili degli assiemi
•Non modellare elementi non necessari (se possibile) come guarnizioni per porte/finestre, ferramenta dettagliate per porte/finestre, elementi di fissaggio e simili.
•Evitare di creare un numero eccessivo di superfici curve.
•La creazione di superfici curve con raggi molto piccoli produrrà superfici sfaccettate; l'approccio migliore è la loro semplificazione. (Un esempio tipico per l'utilizzo della semplificazione è rappresentato dai profili estrusi in acciaio/alluminio dei telai di porte e finestre e delle ante).
•Utilizzare lo strumento Forma (piano con spessore zero) per gli elementi che dovranno apparire come una linea singola nelle sezioni (ad es. Lastre di vetro o ante di porte/finestre nel LoD 3D Schematico).
Esempi del Livello di Dettaglio Modello 3D
Finestra: Assegnazioni LoD Schematico, Semplificato, Completo

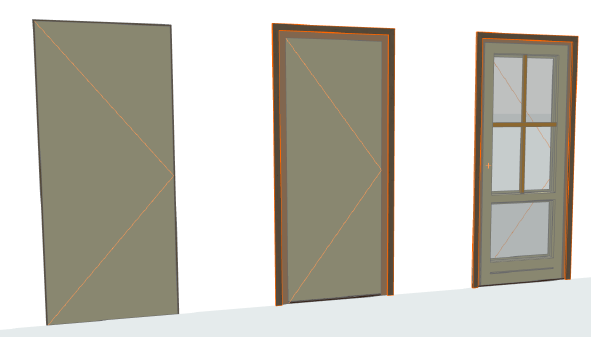

Porta: Assegnazioni LoD Schematico, Semplificato, Completo
Oggetto: Assegnazioni LoD Schematico, Semplificato, Completo
