Contiene tutti i layout del progetto con i loro disegni, opzionalmente organizzati in sottoinsiemi, e formattati in base ai Layout Master.

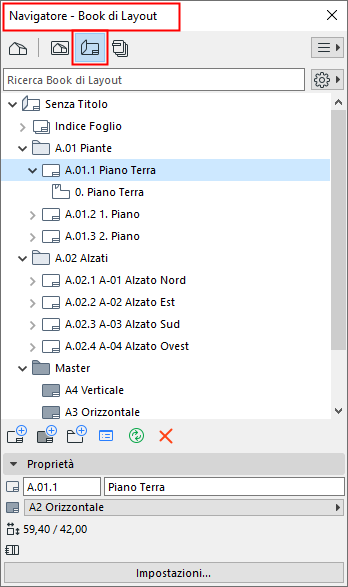

È visualizzato in una struttura ad albero nella mappa del Book di Layout del Navigatore o dell'Organizzatore.
Usare il campo di ricerca per individuare i contenuti per nome.
Visualizzazione Elenco Book di Layout
Spostamento dei contenuti del Book di Layout
Impostazioni e comandi delle voci del Book di Layout
Proprietà dei contenuti del Book di Layout
Visualizzazione Elenco Book di Layout

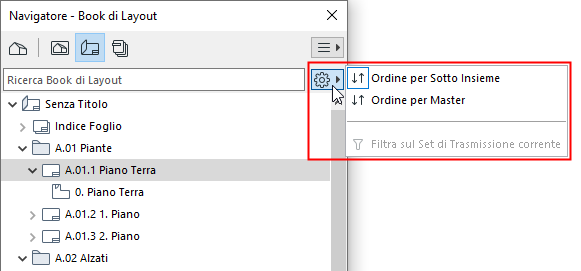

Usare il menu di scelta rapida Impostazioni per definire come elencare i contenuti del Book di Layout:
•Ordine per Sottoinsieme elenca i layout secondo i Sottoinsiemi: una logica liberamente definita. (La funzione primaria dei Sottoinsiemi è quella di consentire l'assegnazione di un sistema di numerazione personalizzato.) L'Albero mostra anche i nomi dei disegni che appartengono ai layout.
Vedere Sottoinsiemi.
•Ordina per Master elenca i Layout secondo i loro Layout Master. I disegni non sono elencati.
•Filtra sul Set di Trasmissione corrente: attivare questo filtro per mostrare solo i Layout che sono stati aggiunti all'ultimo Set di Trasmissione.
Vedere Gestione revisioni.
Spostamento dei contenuti del Book di Layout
Trascinare i contenuti per spostarli e riorganizzarlo nel Book di Layout.
•Creare sottoinsiemi gerarchici
•Muovere un Layout da un sottoinsieme all’altro
•Applicare un Layout Master a un Layout
•Spostare un disegno da un Layout ad un’altro Layout.
Nota: in tal caso, la distanza proporzionale del disegno dall’origine del Layout rimane immutata.
Importante: le operazioni che interessano contenuti del Navigatore/Organizzatore (come il trascinamento tra le mappe del Navigatore, la cancellazione di contenuti da una mappa, o l'aggiunta di contenuti al Set di pubblicazione) non vengono aggiunte alla coda del comando Annulla, e non sono annullabili.
Impostazioni e comandi delle voci del Book di Layout

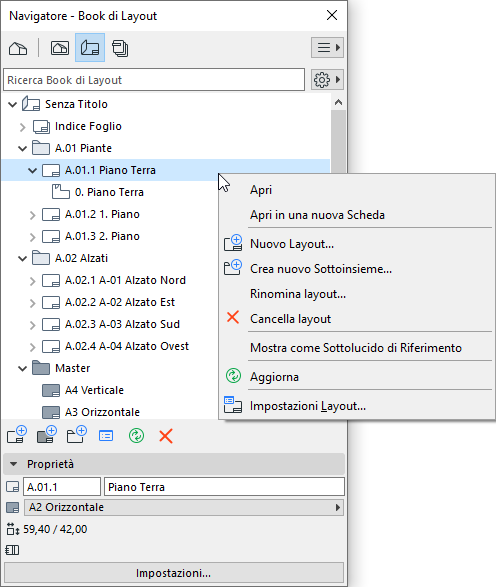

•Usare il menu contestuale della voce del Book di Layout selezionata
•Per qualsiasi contenuto selezionato, fare clic su Impostazioni nella parte inferiore del Book di Layout

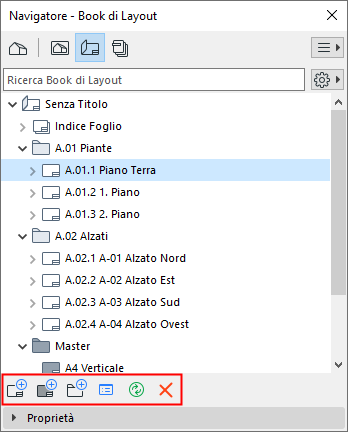

•Utilizzare i pulsanti dei comandi. Questi sono attivi a seconda del contenuto selezionato nel Book di Layout (Book di Layout, Sottoinsieme, Layout, Disegno, o Layout Master):
–Nuovo Sottoinsieme
–Impostazioni
–Aggiorna: aggiorna il Disegno selezionato sul Layout selezionato.
–Cancella voce selezionata
•Utilizzare i comandi del menu Documento > Book di Layout
Nota: un altro modo di ottenere una panoramica dei Layout o Disegni nel progetto, o di ordinarli secondo determinati criteri, è la funzione Indice di Progetto.
Vedere Indici Progetto.
Proprietà dei contenuti del Book di Layout
Selezionare un contenuto (Book di Layout, Sottoinsieme, Layout, Layout Master o Disegno) nel Book di Layout per visualizzare le sue Proprietà sotto.

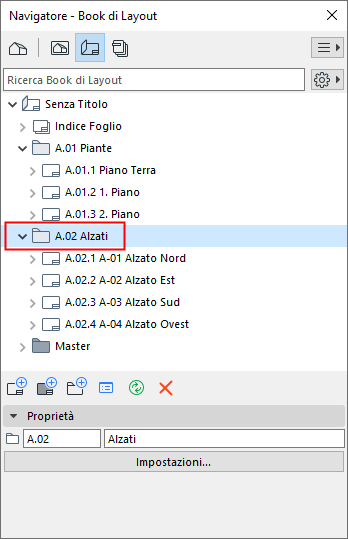

Un sottoinsieme è una cartella all'interno del Book di Layout. I Sottoinsiemi permettono di organizzare i layout con facilità e di definire per essi delle regole di numerazione.
Posizionare un Layout in un Sottoinsieme trascinandolo in posizione.
Per altre informazioni sugli ID, vedere ID di Disegni e Layout.
Quando si imposta il contenuto di un Set di Pubblicazione, è possibile aggiungere una scorciatoia a qualsiasi Sottoinsieme del Book di Layout: ciò significa che vengono creare delle voci del Set di Pubblicazione collegare alla cartella Sottoinsieme e al suo contenuto. Qualsiasi modifica del contenuto del Sottoinsieme nel Book di Layout sarà riportata anche nel contenuto della Set di Pubblicazione.
