Raggio di curvatura predefinito

Usa la finestra di dialogo Preferenze MEP per impostare un raggio di curvatura predefinito per gli elementi MEP in base alle dimensioni.

1.Aprire Opzioni > Preferenze Progetto > Preferenze MEP.

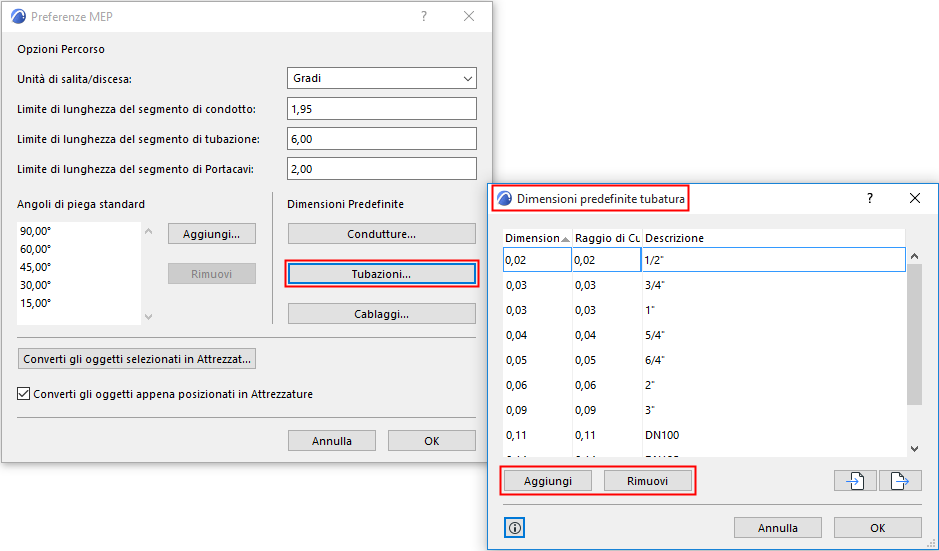

2.Sotto Dimensioni predefinite, fare clic su Condotti, Tubi o Canalette.

3.Nella finestra di dialogo Dimensioni predefinite:

•Cambiare i valori di Raggio Curva per ciascuna dimensione dell'elemento come necessario.

•Opzionalmente, aggiungere delle Descrizioni.

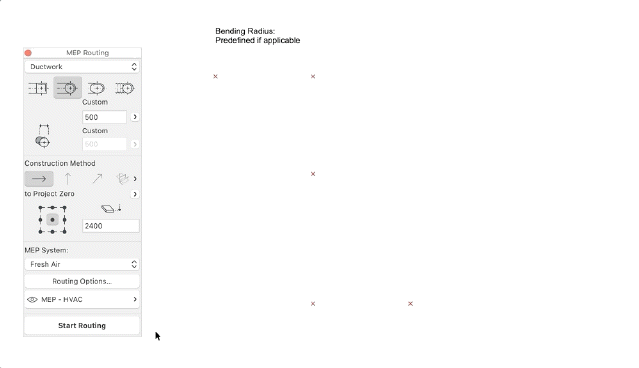

4.Per applicare questi valori di Raggio di curvatura predefinito, selezionare l'opzione Predefinito se applicabile per Raggio di Curvatura in Opzioni Percorso. In questo modo le connessioni curve seguono i cambiamenti delle sezioni trasversali all'interno del Percorso. (Vedere anche Raggio di Curvatura (Opzioni Percorso)).

Nota: prima di iniziare il Percorso, accertarsi che la funzione Edita > Raggruppamento > Raggruppa automatico sia disattivata.

Le connessioni curve tra gli elementi nel percorso saranno automaticamente conformate ai valori predefiniti.

Uso delle descrizioni

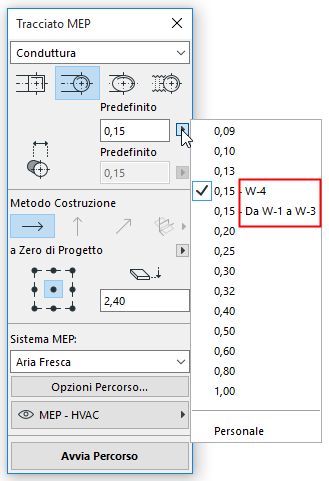

Nell'esempio in basso, le dimensioni dei condotti sono descritte secondo i loro usi. La descrizione potrebbe anche includere, per esempio, informazioni sul materiale, diametro nominale, spessore, ecc. La descrizione appare anche nella Palette di Percorso MEP. In questo modo, è possibile standardizzare l'uso degli elementi MEP tra tutti i collaboratori.

Di solito, i sistemi di condutture dell'aria climatizzata, la resistenza al fuoco e gli impianti di fornitura dell'acqua richiedono parametri diversi. Per esempio, se il sistema di riscaldamento consiste di tubi isolati e galvanizzati, e il sistema di raffreddamento ha tubi in acciaio inossidabile, sarà necessario avere due liste separate per le dimensioni predefinite dei tubi.

Importazione-Esportazione dimensioni elementi MEP personalizzate

Usare i pulsanti Importa ed Esporta per condividere i propri dati delle dimensioni personalizzate degli elementi MEP in formato XML.
