このパネルは以下から利用できます。
•寸法テキストの設定
•高度寸法設定

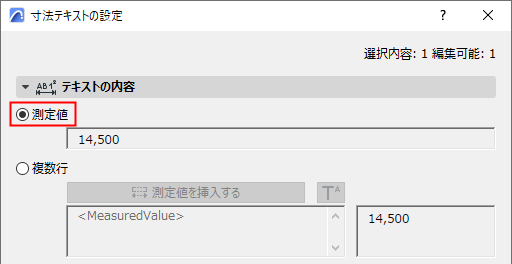

測定値（寸法テキスト）
選択した寸法の測定値が表示されます。

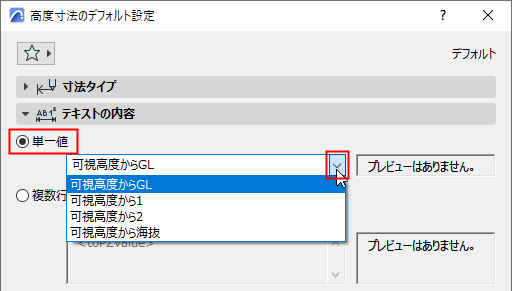

単一値（高度寸法）
要素の可視上端の高度を表示するための基本オプションです。
注記：「可視上端」は、要素の現在の可視上端を意味します（躯体表示に依存）。
要素の可視上端を測定するための基準レベルを選択します。
•GL
•海抜
•その他の基準レベル
基準レベルは、[オプション]→[プロジェクト設定]→[基準レベル]で定義します。
複数行
測定値や基準レベルに関する追加のオプションがあります。また、カスタムテキストや上付き文字の追加、複数行のテキストの形式設定も可能です。

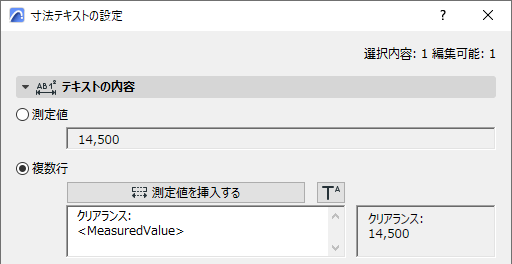

寸法値（寸法テキスト）を挿入する
クリックすると、寸法の測定値が複数行のテキストフィールドに挿入されます。

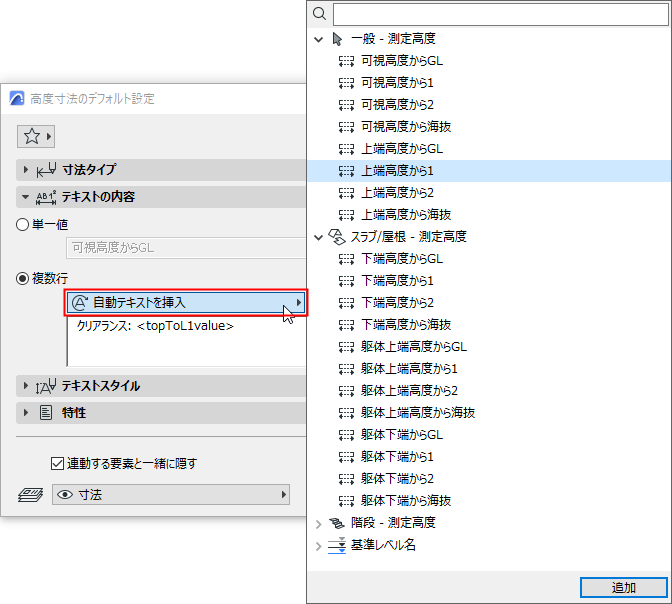

自動テキストを挿入（高度寸法）
クリックして、別の高度レベル（可視上端以外）および基準レベルを選択します。
•配置された高度寸法を編集する場合：利用可能な自動テキストは、要素タイプによって異なります。
•自動テキストで基準レベル名を表示することができます（文字列です）。
•複数行のテキストを表示したり（Enterキーで改行）、カスタムテキストを追加したりすることができます。

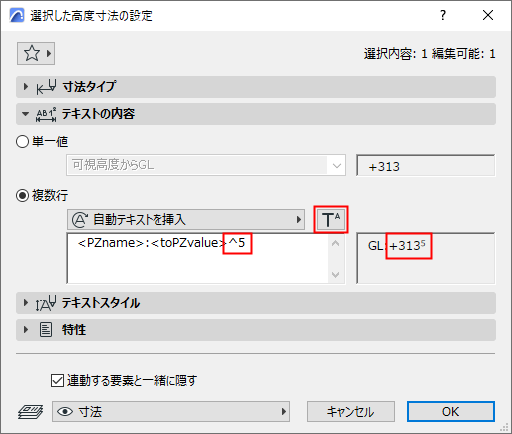

寸法テキストに上付き文字を追加する
[上付き文字記号の挿入]をクリックし、上付き文字を追加します （ダイアログでは、記号がキャレットで表示されます）。
正規のフォントでテキストを続けるには、もう一度[上付き文字の挿入]をクリックします。
注記：寸法にすでに上付き文字が含まれる場合（[オプション]→[プロジェクト設定]→[寸法]で追加精度を定義して使用している場合）、挿入される上付き文字の前にスペースが追加されます。これ以外の場合は、校正記号自体が寸法テキストに表示されます。
寸法単位は、[寸法]（[オプション]→[プロジェクト設定]→[寸法]）で設定します。
「寸法」を参照してください。
