파일 > 상호 운용성 > SAF > SAF 변환기로 이동합니다.

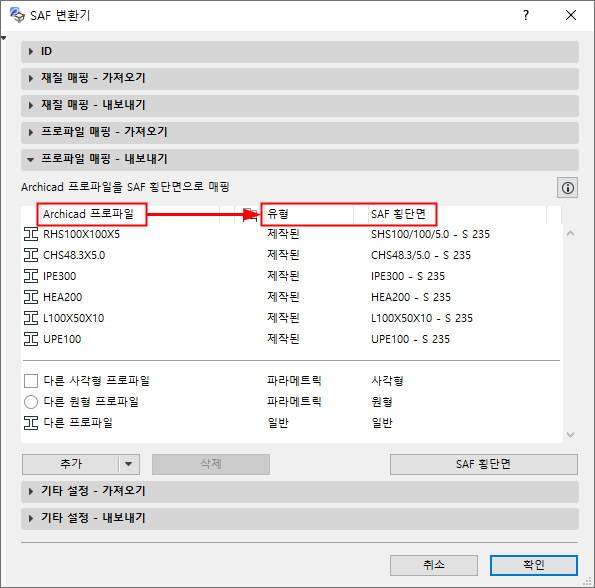

프로파일 매핑 - 내보내기 패널을 사용하여 복합 프로파일인 1D 부재 를 수신 소프트웨어의 정확한 대응물 ("SAF 횡단면")에 매핑합니다.
SAF 표준은 다음과 같은 네 가지 유형의 횡단면을 정의합니다:
•제조된: 업체에서 제작된 횡단면으로, 표준 명명.
•복합: 여러 개의 제조된 프로파일을 토대로 복합된 섹션(예: 두 개의 I 섹션). 복합 횡단면 인풋의 예시: 프로파일 = IPE200, 파라미터=10mm (프로파일 사이의 거리).
•파라메트릭: 형체와 치수로 정의된 횡단면(파라미터).
•일반: 횡단면의 일반적 형체를 정의함. 개구부를 포함하는 하나 또는 그 이상의 닫힌 폴리곤으로 구성됩니다. 표준 이름은 사용하지 않습니다.
