이 패널은 다음에서 사용할 수 있습니다.
•치수 텍스트 설정
•레벨 치수 설정

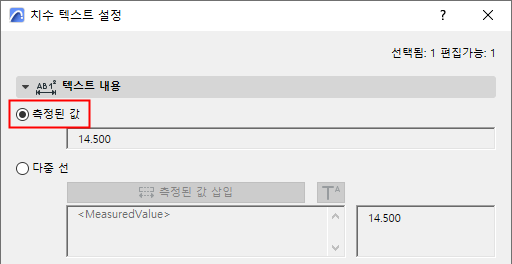

측정된 값 (치수 텍스트)
선택한 치수의 측정값을 표시합니다.

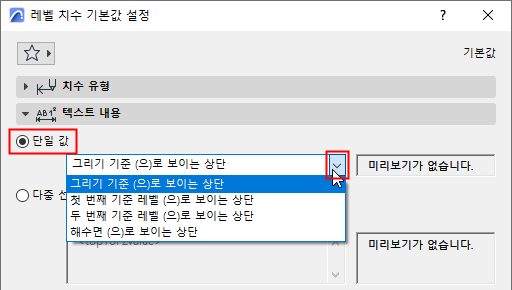

단일 값 (레벨 치수)
요소의 보이는 상단 입면을 표시하는 기본 옵션입니다.
참고: "보이는 상단"은 현재 보이는 요소의 상단을 의미합니다. (부분 구조 디스플레이에 따라 다름)
요소의 보이는 상단을 측정할 기준 레벨을 선택합니다:
•그리기 기준
•해수면
•다른 기준 레벨
옵션 > 프로젝트 환경설정 > 기준 레벨에서 기준 레벨을 정의합니다.

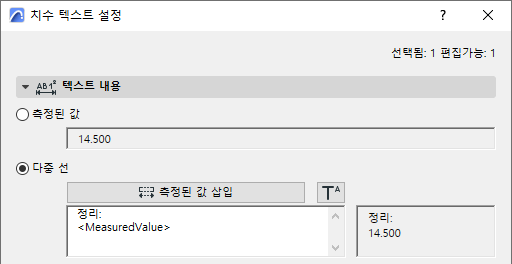

다중 선
측정값 및 기준 레벨에 대한 추가 옵션 사용자 정의 텍스트와 위 첨자를 추가하고 여러 줄 텍스트의 서식을 지정할 수도 있습니다.
측정값 삽입 (치수 텍스트)
치수의 측정값을 다중 선 텍스트 필드에 삽입하려면 클릭합니다.

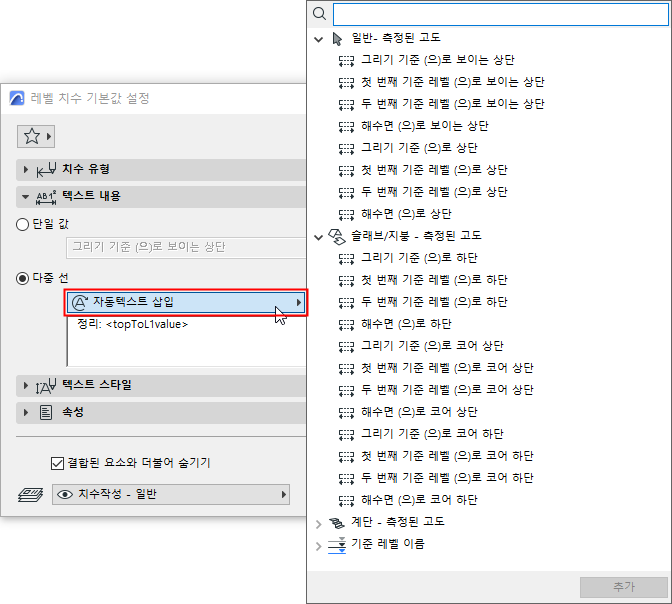

자동텍스트 삽입 (레벨 치수)
다른 입면 레벨 (보이는 상단 제외)과 기준 레벨을 선택하려면 클릭합니다.
•배치된 레벨 치수를 편집할 때: 사용 가능한 자동텍스트는 요소 유형에 따라 다릅니다.
•자동텍스트 (텍스트 문자열)를 통해 기준 레벨 이름을 표시할 수 있습니다.
•여러 줄의 텍스트를 표시 (줄 바꿈하려면 Enter 누르기) 및/또는 사용자 지정 텍스트를 추가할 수 있습니다.
치수 텍스트에 윗첨자를 추가합니다
윗첨자 심볼 삽입을 클릭하고 윗첨자 텍스트를 추가합니다. (심볼은 대화 상자에서 ^으로 표시됩니다.)
일반 폰트로 텍스트를 계속하려면 윗첨자 삽입을 다시 클릭합니다.
참고: 치수에 이미 윗첨자가 포함되어 있는 경우, 옵션 > 프로젝트 환경설정 > 치수에 정의된 추가 정밀도를 사용하기 때문에 윗첨자 심볼을 삽입하기 전 공백을 추가하십시오. 이렇게 하지 않으면, 삽입기호(^) 자체가 치수 텍스트에 나타나게 됩니다.
치수 기본 설정에서 치수 단위를 설정합니다. (옵션 > 프로젝트 환경설정 > 치수)
참조 치수 환경설정.
