선, 호, 폴리라인 및 스플라인에 적용됩니다.
선 도구들에 균일한 설정: 이 대화 상자에서 지정한 설정을 선, 호/원, 스플라인, 폴리라인과 같은 모든 선 유형 도구에 적용하려면 이 옵션을 선택합니다.
네 가지 선 유형 도구(선, 호, 폴리라인, 스플라인) 각각의 즐겨찾기는 다른 선 유형 요소에 적용될 수 있습니다.
•선/호/폴리라인/스플라인에 대한 펜 번호(1~255)를 입력하십시오.
•선/호/폴리라인/스플라인에 대한 펜 색상 선택 팔레트에서 색상을 선택하십시오.
•폴리라인 전용: 파선 유형의 패턴을 취급하기 위한 환경설정을 선택합니다.
•선이 자동으로 배치된 영역을 구분할 수 있도록 하려면 영역 경계 상자를 선택하십시오.
화살표 머리
화살표 머리 아이콘을 사용하여, 화살표 머리가 없는 선이나, 화살표 머리가 시작에, 끝에, 또는 양쪽 끝에 있는 선을 선택합니다.
(원 및 타원에는 사용할 수 없음)
•화살표 머리 마커의 높이 값을 입력합니다.
•화살표 머리 마커의 펜 번호 (1~255)를 입력합니다.
•화살표 머리 마커를 위한 펜 색상 선택 팔레트를 사용하기 위해 클릭합니다.
•마커 유형 선택을 위해 화살표 머리 팝업 아이콘을 클릭합니다.

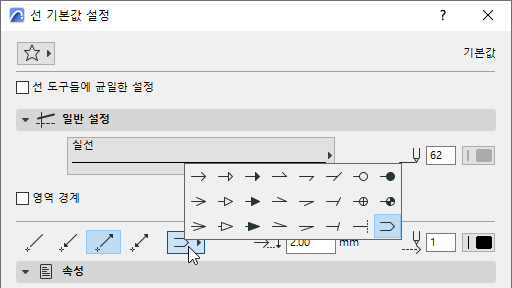

마지막 화살표 머리 유형은 선을 두 배로 늘립니다. (선 도구만 해당) 커서는 보이는 두 선 사이의 보이지 않는 축 선에 스냅됩니다.
선 속성 패널은 선, 호/원, 폴리라인 및 스플라인 도구와 동일합니다.
