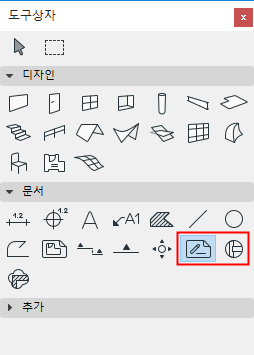

다음 설정은 기본적으로 워크시트와 디테일 도구와 동일한 방식으로 작용합니다.
도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.
이들 뷰에 대한 추가 정보는 다음을 참조:
참조 ID: 편집 가능한 이 필드에는 생성되는 상세 뷰포인트의 ID가 포함됩니다. 이 ID는 프로젝트 창과 내비게이터에 있는 상세를 식별하는 역할을 합니다.
이름: 원하는 경우, 디테일 드로잉을 위한 이름을 입력합니다. 이 이름은 내비게이터 팔레트와 상세 창의 타이틀 바에 나타납니다.
참고: 뷰포인트를 생성하지 않는 링크된 또는 독립 마커를 배치하면 ID/이름 필드가 회색이 됩니다.
다음 팝업을 사용하여, 새로운 디테일 마커를 배치하거나 (상세 기본값 설정), 또는 선택된 디테일 마커를 재정의합니다:
새 뷰포인트 생성을 선택한다면,
마커가 정보를 디스플레이해야 하는 항목 중 하나를 선택합니다.
•뷰포인트
또는
•뷰포인트의 첫번째 배치된 드로잉
링크된 마커 배치를 선택하는 경우:
마커가 정보를 디스플레이해야 하는 항목 중 하나를 선택합니다.
•선택된 뷰포인트
•선택된 드로잉
•선택된 뷰포인트의 첫번째 배치된 드로잉
•선택된 뷰의 첫번째 배치된 드로잉
링크되지 않은 마커 배치를 선택하는 경우:
이 마커는 링크된 정보를 포함하지 않습니다. 사용자는 아래의 마커 패널에서 사용자정의 텍스트를 정의할 수 있습니다.
다음을 참조: 선택된 참조 항목의 경로 (내비게이터 위계에서 위치)를 보여줍니다.
구조 요소만 복사: 이 상자를 체크하면, 모델 뷰에서 나온 '2D' 선/채우기와 구조 요소들이 분해되고 상세 뷰포인트에 복사됩니다 (치수/주석 없이).
상세 경계로 절단된 주석 요소들에 관한 정보는, 경계로 잘린 주석, 치수 및 마커 참조.
배치된 마커를 재정의하려면,
필요한 경우, 팝업을 사용하여 선택된 마커의 상태를 변경합니다(소스 마커, 링크된 마커, 또는 링크되지 않은 마커).
마커 정보를 재정의하기 위해서는: 팝업 선택 사항 중에서 선택하거나, 찾아보기 버튼을 클릭하여, 마커에 나타내고자 하는 정보를 가진 뷰포인트/뷰/드로잉을 선택합니다. 사용 가능한 선택사항은 마커 상태에 따라 달라집니다 (소스 마커, 링크된 마커나 링크되지 않은 마커).
링크되지 않은 마커에 대한 사용자 정의 텍스트를 아래의 마커에 입력합니다.
마커 유형 선택 팝업: 이 목록에서 파라메트릭 마커를 선택합니다.
선택된 마커의 2D 심볼은 미리보기 창에 나타납니다.
마커 크기 및 펜 색상을 정의합니다.
단일 마커 펜: 이 박스를 체크하면, 이 마커에 대해 다른 곳에서 어떤 사용자정의 색상 세트를 설정했더라도 이 펜 색상을 마커 심볼의 모든 파트에 사용할 수 있습니다.
마커 각도: 이들 컨트롤을 사용하여 원하는 마커 각도를 설정합니다. 이 각도를 화면 또는 모델에 상대적으로 정의합니다.
•마커에 대한 회전각을 입력합니다.
•두 아이콘을 사용하여 해당 요소가 배치될 때 이 각도 값을 어떻게 해석해야 할지를 정의할 수 있습니다.
–화면에 각도 고정
–모델에 고정 각도: 마커가 뷰를 따라 회전합니다.
